2.8 Bedien- und Anzeigeelemente

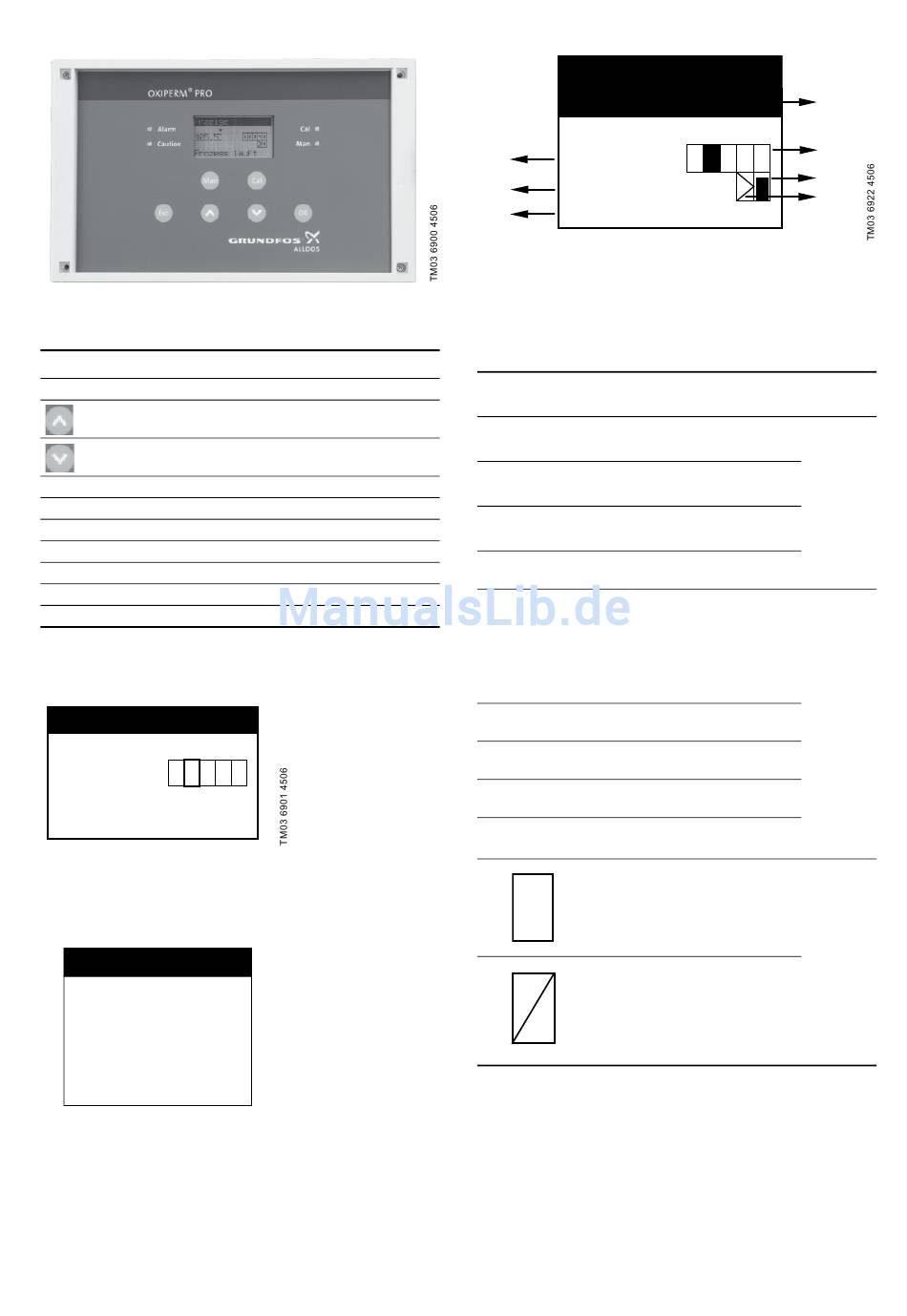

Abb. 7 Das Display- und Bedienfeld
2.8.1 Bedienfeld bedienen
Tasten und LEDs Funktionen
[Esc] Taste Befehl abbrechen, Menü verlassen
Vorherigen Menüpunkt anwählen oder
[Up] Taste
höheren Zahlenwert einstellen
Nächsten Menüpunkt anwählen oder
[Down] Taste
niedrigeren Zahlenwert einstellen
[OK] Taste Menüauswahl bestätigen
[Cal] Taste Kalibrierung
[Man] Taste Handbetrieb
"Alarm" LED Alarm (rot)
"Caution" LED Warnung (gelb)
"Cal" LED Kalibrierung (gelb)
"Man" LED Handbetrieb (gelb)

2.8.2 Display bedienen

Nach dem Start der Anlage erscheint folgende Anzeigeebene im
Display:
1 2 3
Abb. 8 Anzeigeebene nach dem Einschalten der Anlage
Die Kopfzeile zeigt den Status an (hier: kein Prozess gestartet).
Symbole und Ziffern für Relais, siehe Tabelle unten.
[OK] drücken, um in das HAUPTMENÜ zu gelangen:
HAUPTMENÜ
PROZESS
REGLER
ALARM
SERVICE
GRUNDEINSTELLUNG
WARTUNG
[Esc] drücken, um bei laufendem Betrieb zur Anzeigeebene zu
gelangen.
4 5
PROZESS LÄUFT
.........
,
5 °C
24
6
,
0 23 mg/ l
7
,
pH 7
35
8
Abb. 9 PROZESS LÄUFT Anzeigeebene
Abb. 9: 1-5 siehe Tabelle unten:
• 6 = Wassertemperatur
• 7 = ClO -Konzentration
2
• 8 = pH-Wert im Messwasser.
Meldung in der
Bedeutung der Meldung
Anzeigeebene
PROZESS
ClO -Produktion läuft.
2
LÄUFT
ClO -Produktion durch Alarm
PROZESS
2
gestoppt.
STOPP
ClO -Produktion durch Menü-
PROZESS
2
befehl oder Alarm abgebrochen.
ABBRUCH
Spülung automatisch oder manu-
SPÜLUNG
ell gestartet.
Relais für Magnetventil.
Display:
Weiße Ziffer auf schwarzem
1
Grund: Relais aktiv.
Schwarze Ziffer auf weißem
Grund: Relais inaktiv.
Relais für HCl-Pumpe:
2
Display wie 1.
Relais für NaClO
3
Display wie 1.
Alarmrelais:
4
Display wie 1.
Warnrelais:
5
Display wie 1.
6
Symbol für Relais des Puls-
Pause-Reglers.
6
Symbol für Relais-Stopp des
Puls-Pause-Reglers.
1
2
4 5
1 2 3
4/3
5
1
Kopfzeilen
2
Relais
-Pumpe:
2
3
Symbol
