7.4.2 Purga de aire de las bombas dosificadoras
(HCl y NaClO )
2

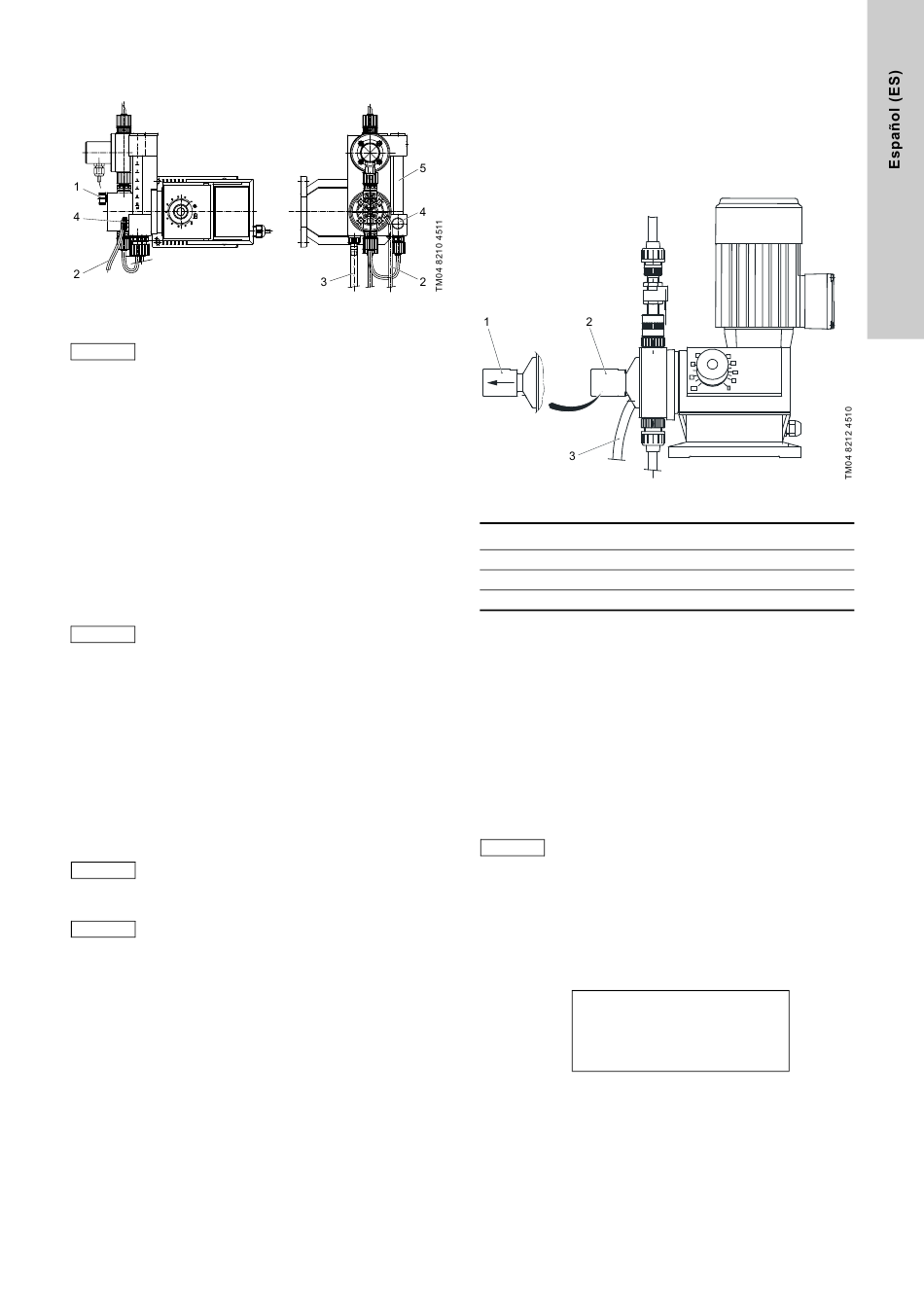

Fig. 19 Purga de las bombas
El procedimiento es exactamente igual para ambas
Precaución
bombas dosificadoras
Antes de encender la bomba dosificadora, la bomba debe aspirar
el fluido dosificado con ayuda de una jeringuilla (incluida) a tra-
vés de la manguera para excesos de caudal (3). Introducir la
jeringuilla en la manguera para excesos de caudal (3) al final de
la tubería de aspiración e ir introduciendo con cuidado el fluido
dosificado a través de la bomba hasta que la antecámara se llene
de agua. Abrir el husillo de extracción (4) (funcionamiento nor-
mal).
Poner en servicio las bombas dosificadoras mediante las teclas
[F2] (bomba de HCl) y [F3] (bomba de NaClO
una de las respectivas teclas esté pulsada, las bombas permane-
cen encendidas. La pantalla muestra por ejemplo "Bomba HCl
<conectar>".
Una vez se dejan de pulsar las teclas, las bombas se apagan.
La pantalla muestra por ejemplo "Bomba HCl <desconectar>".
Precaución
Ambas bombas deben purgarse.
• Abrir el husillo de extracción del cabezal dosificador (1) girán-
dolo en el sentido contrario a las agujas del reloj.
• Encender las bombas dosificadoras mediante las teclas [F2] o
[F3].
• Poner el mando de ajuste de carrera al 90-100 %.
• Cerrar el husillo de extracción cuando el fluido dosificado
regrese al depósito sin burbujas situado fuera de la manguera
de purga (2).
• Si el proceso de purga de aire no se realiza correctamente o
se interrumpe, cerrar rápidamente y volver a abrir el tornillo de
ventilación (1) repetidamente (máximo 1 vuelta).
Si el LED para el controlador de dosificación parpa-
Nota dea regularmente, la bomba dosificadora se ha pur-
gado completamente.
Si los ajustes de carrera cambian durante la purga,
la longitud de carrera preestablecida debe volver a
Nota
ajustarse tras el proceso de purga de aire.
• Una vez se dejan de pulsar las teclas, las bombas se apagan.
7.4.3 Bombas dosificadoras para los sistemas OCD-164-350
Para los tamaños de los sistemas OCD-164-350 a
OCD-164-2000, se utilizan bombas dosificadoras con válvulas de
seguridad y de purga integradas. La válvula de seguridad pro-
tege todo el sistema de conductos de dosificación por el lado de
presión contra un eventual aumento de presión inadmisiblemente
alto.
Fig. 20 Instalación con válvula de seguridad y de purga
). Mientras cada
2
Pos.
1
2
3
La válvula de seguridad puede abrirse manualmente y, de esta
manera, sirve al mismo tiempo como válvula de purga de aire.
• Girar el mando hasta que el disyuntor más pequeño se colo-
que en el botón del cabezal dosificador (1). A continuación, el
mando rotatorio se aleja del cabezal dosificador y el resorte
de la válvula se suelta.
• Encender las bombas dosificadoras mediante las teclas [F2] o
[F3].
• Volver a poner el mando rotatorio en la posición "Funciona-
miento" (2) cuando se expulsen los fluidos de dosificación de
la manguera de ventilación (3) y se introduzcan de nuevo en
el depósito sin burbujas.
Nota
• Una vez se dejan de pulsar las teclas, las bombas se apagan.
• Pulsar la tecla [Escape] para regresar al menú "Régimen de
servicio".
Configuración de la cantidad de agua de bypass para el
régimen por lotes
• Utilizar la tecla [F2] para pasar al menú "Agua de bypass".
El valor teórico se calcula y se muestra sobre la base de la con-
centración y dimensiones del sistema introducidos. En este
menú, el agua de bypass (valor real) debe configurarse para la
cantidad de agua necesaria (valor teórico).
a OCD-164-2000
Descripción
Posición "Purga de aire"
Posición "Funcionamiento"
Manguera de ventilación
Si el LED para el controlador de dosificación parpa-
dea regularmente, la bomba dosificadora se ha pur-
gado completamente.
2 Agua de bypass <desconectar>
teórico
real:
1 límite:
70 40
80 30
20
90
10
100 0
XXX l/h
YYY l/h
- 50 %/+ 20 %
