7.4.4 Modalità "entrata corrente, entrata contatto, controllo
manuale, valore nom. est."
Controllare l'acqua di bypass
• Nel menu principale, passare a pagina 2 con il tasto [FREC-
CIA DESTRA].
• Passare al menu "Manutenzione" con il tasto [F3].
• Nel menu "manutenzione", passare al menu "Avviamento" con
il testo [F2].
Display con modalità startup
Avviamento
2 Acqua bypass
3 Start
• Utilizzare il tasto [F2] per passare al menu "acqua bypass".
2 Acqua bypass <off>
esterno
reale:
1 limit:
• Utilizzare il tasto [F2] per passare all'acqua di bypass
(valvola solenoide o pompa bypass).
Il valore target è definito dalla scelta di sistema. La valvola attuale
mostra la quantità di acqua corrente che scorre attraverso il
bypass.
Avvio della modalità startup
• Utilizzare il tasto [F3] per passare al menu "Avviamento/Start".
• Premere il tasto [Enter] per avviare la modalità Avviamento.
Avviamento
attivato
Tempo
Il tempo rimanente per la modalità startup viene visualizzata sul
display. Se il tempo è scaduto, il sistema si spegne automatica-
mente.
Avviamento
completata
• Utilizzare i tasti [Enter] o [Escape] per ritornare al menu "Avvia-
mento".
• Usa il tasto [Key] per tornare a "Manutenzione" o
"Menu principale".
7.5 Calibrare le pompe dosatrici
Si possono trovare ulteriori informazioni sul dosaggio
richiesto per lil modello in questione nella tabella a
2.1.1 Dati di prestazione e consumo
acqua dei componenti".
Attenzione
Poiché in queste installazioni vengono utilizzate
sostanze chimiche diluite, i dati di consumo possono
essere paragonati a 1:1 con l'acqua.
La calibrazione può essere effettuata con acqua.
Le pompe dosatrici con un sistema a due teste pos-
sono essere calibrate in ogni momento, senza inter-
Nota
rompere la sequenza del processo.
XXX l/h
YYY l/h
-XX/+600 %
xxx s
in "Consumo

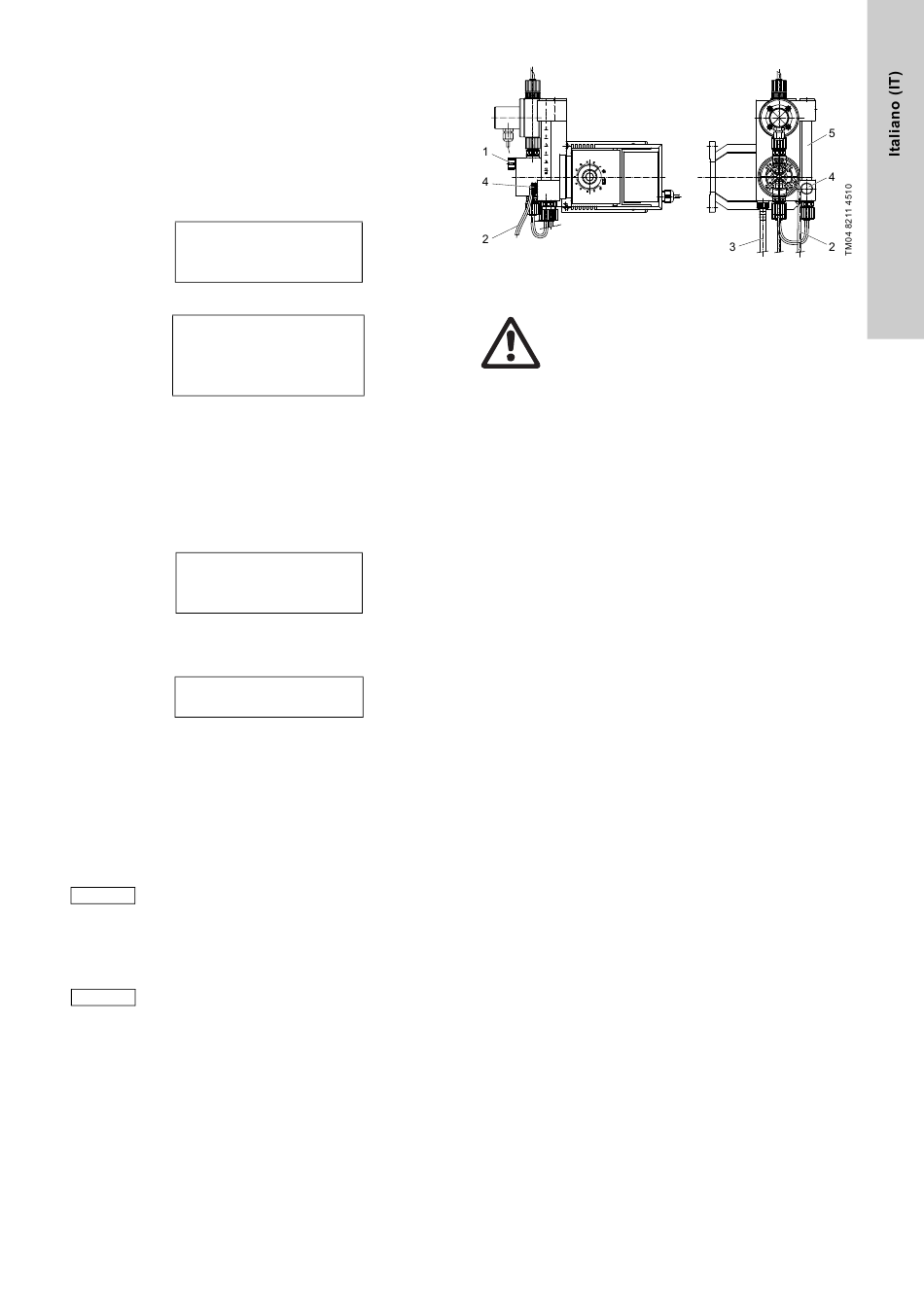

Fig. 22 Calibrare la pompa dosatrice
Avvertimento
Non lasciar funzionare a vuoto il condotto di calibra-
zione.
Riaprire la valvola di intercettazione al momento giu-
sto.
• Chiudere la valvola di intercettazione (4) del condotto di cali-
brazione (5). L'alimentazione dal serbatoio viene ora inter-
rotta. Il condotto di calibrazione viene svuotato lentamente.
• Con l'aiuto di un cronometro, misurare quanto tempo viene
impiegato per un volume da 0 a 10 ml (contenitore trasparente
graduato da 10 ml) e da 0 a 5 ml (contenitore trasparente gra-
duato da 5 ml).
• Aprire la valvola di isolamento (4) e il condotto di
calibrazione (5).
• Calcolare la portata di dosaggio:
Contenitore trasparente graduato da 10 ml: V (l/h) = 36/t (s)
Contenitore trasparente graduato da 5 ml: V (l/h) = 18/t (s)
Se il volume dosatore calibrato si discosta dal valore target
(tabella), il dosaggio viene corretto con il tasto di regolazione
della corsa (sulla pompa dosatrice) e viene ricontrollato.
Se si presenta una deviazione della pompa, utilizzare il tasto di
regolazione della corsa per regolare e calibrare nuovamente.
Consumo dei componenti, vedere tabella nella sezione
di prestazione e consumo.
Se vengono effettuati diversi tentativi di calibrazione, assicurarsi
che i condotti di aspirazione non si riempiano di aria. Se necessa-
rio, sfiatare nuovamente la pompa.
Pompe dosatrici per i sistemi da OCD-164-220 a
OCD-164-2000
1. La calibrazione viene effettuata con i cilindri di calibrazione.
2. Riempire entrambi i cilindri di calibrazione con acqua fino ad
un certo livello.
3. Porre i condotti di aspirazione nei cilindri di calibrazione.
4. Utilizzare il cronometro per determinare il tempo richiesto per
dosare una quantità di liquido precisa.
5. Rimuovere i condotti di aspirazione dai cilindri di calibrazione,
leggere i nuovi valori e calcolare la prestazione di dosaggio.
6. Se il volume calibrato di dosaggio si discosta dal valore target
(tabella), il dosaggio viene corretto con il tasto di regolazione
della corsa (sulla pompa dosatrice) e viene ricontrollato. Con-
sumo dei componenti, vedere tabella nella sezione
di prestazione e consumo.
7. Se si presenta una deviazione della pompa, utilizzare il tasto
di regolazione della corsa per regolare e calibrare nuova-
mente.
Se vengono effettuati diversi tentativi di calibrazione, assicurarsi
che i condotti di aspirazione non si riempiano di aria. Se necessa-
rio, sfiatare nuovamente la pompa.
Consumo dei componenti, vedere tabella nella sezione
di prestazione e consumo.
