9.4 Обслуживание инжектора
Инжектор состоит из сопла, диффузора и держателя с
мембранным обратным клапаном.
Всасываемый диоксид хлора смешивается с движущей водой
в диффузоре и передается в линию слива.
Мембранный обратный клапан не позволяет воде поступать в
ПЭ линию при отключенном вытяжном устройстве.
При использовании воды с тяжелыми примесями это может
привести к снижению производительности при всасывании.
В этот случае необходимо прочистить сопло. Регулярно
чистите фильтр грязеуловителя (при его наличии).

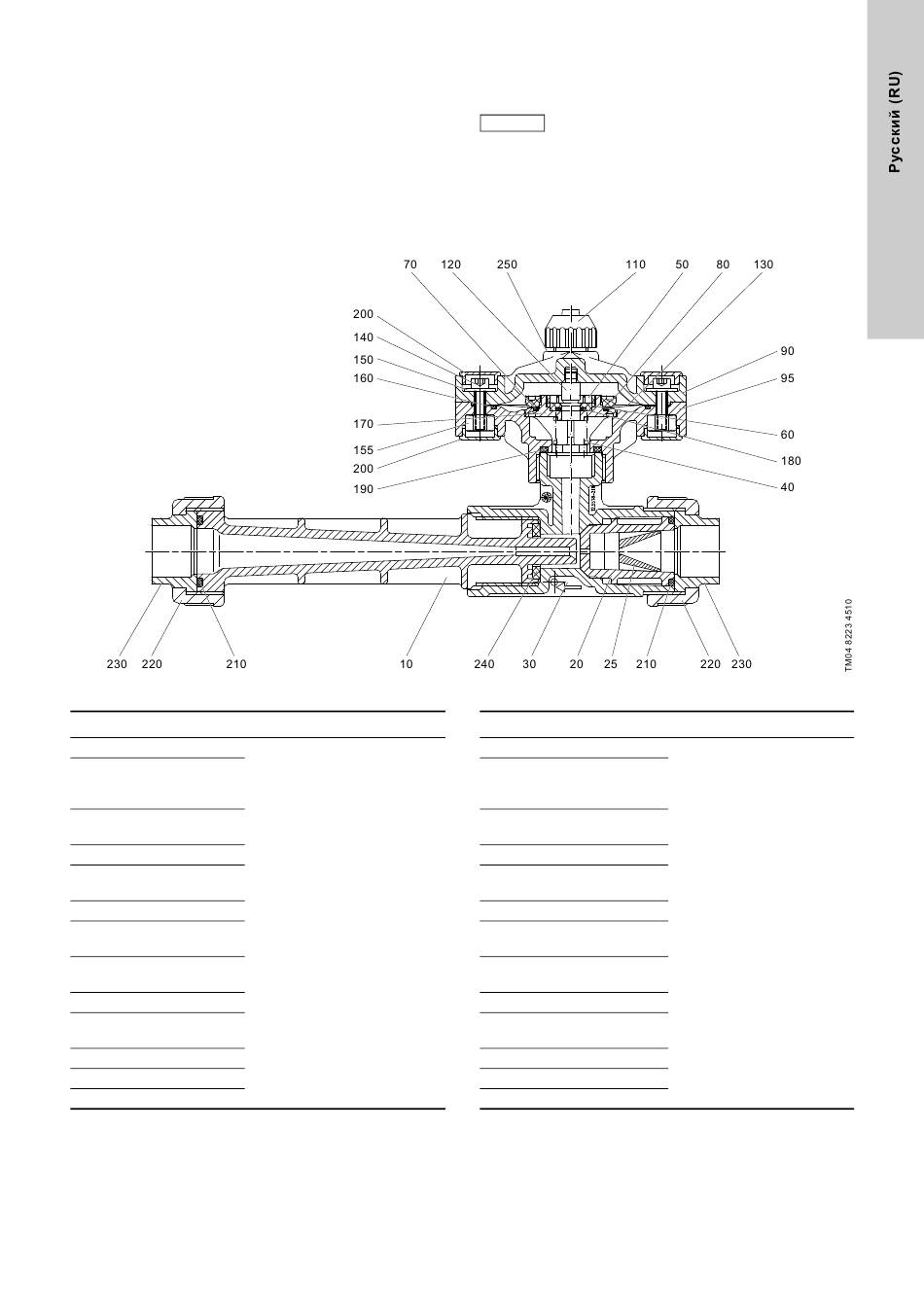

Рис. 28 Вид инжектора в разрезе
Поз. Наименование
10 Диффузор
20 Сопло
Закручивающий
25
конфузор
30 Основание
Нажимная
40
пружина
50 Кольцо с резьбой
60 Седло
Уплотнительное
70
кольцо
80 Кольцо мембраны
90 Верхний фланец
95 Деталь основания
110 Накидная гайка
120 Шток
Продукт №
96681122 (12.6420-3019)
96681126 (12.6421-401)
96681053 (12.5577-300)
96681054 (12.5578-200)
91836364 (12.2493-400)
91834667 (12.175-4)
91834662 (12.120-4)
91835573 (52.139)
91834701 (12.376-4)
96681051 (12.5575-310)
96681052 (12.5576-210)
91834741 (12.561-4)
91834666 (12.171-4)
При прочистке сопла не используйте острые
предметы. Лучшим чистящим веществом
Внимание считается соляная кислота.
Соблюдайте правила обращения с соляной
кислотой.
Поз. Наименование
130 Мембрана
Винт с
140 цилиндрической
головкой
150 Шайба
155 Шестигранная гайка
Уплотнительное
160
кольцо
170 Седло мембраны
Уплотнительное
180
кольцо
Уплотнительное
190
кольцо
200 Пробка
Кольцевое
210
уплотнение
220 Накидная гайка
230 Вставка
240 Плоская прокладка
Продукт №
91834695 (12.312-4)
96687994 (50.1054)
96688017 (50.1326)
96681142 (12.6583-400)
91835590 (52.164)
91834700 (12.375-4)
91835566 (52.125)
91835609 (52.277)
96687957 (48.1210)
91835574 (52.141)
91835736 (53.058-25)
96688366 (53.056-25)
96681143 (12.6584-410)
