6.2 Commandes et affichages

3
1
4
2
5

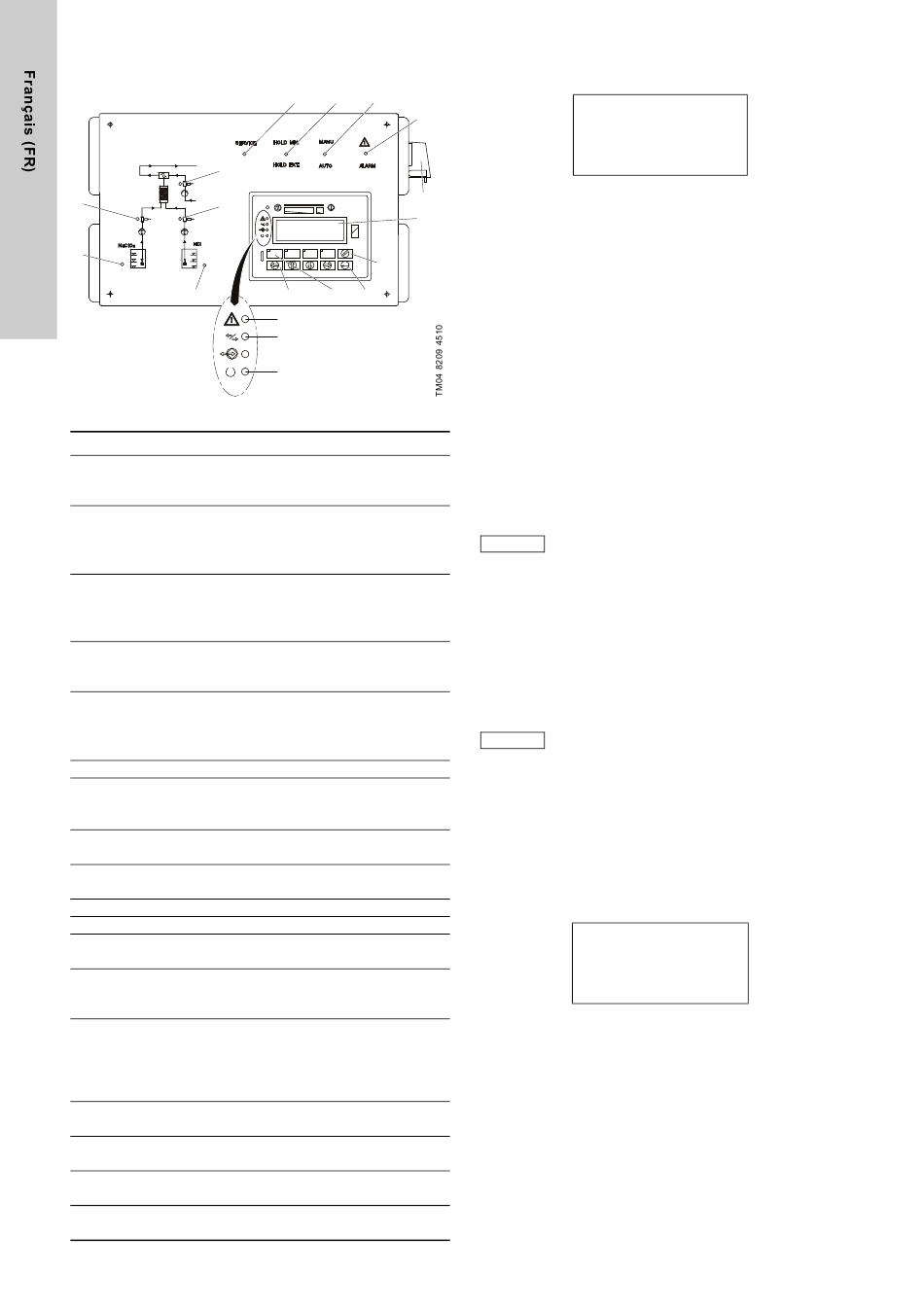

Fig. 17 Régulateur
Pos. Description
Voyant LED pour régulateur de dosage NaClO
1
• Le voyant LED clignote : régulateur de dosage réglé
correctement
Voyant LED pour réservoir NaClO
• Voyant LED éteint : niveau correct
2
• Le voyant LED clignote : alarme d'avertissement vide actif
• Voyant LED allumé : alarme de niveau vide actif
Voyant LED pour eau de dérivation
• Voyant LED allumé : eau de dérivation correcte
3
• Le voyant LED clignote : l'eau de dérivation est hors de
la tolérance
Voyant LED pour régulateur de dosage HCl
4 • Le voyant LED clignote : régulateur de dosage réglé
correctement
Voyant LED pour réservoir HCl
• Voyant LED éteint : niveau correct
5
• Le voyant LED clignote : avertissement de réservoir vide
• Voyant LED allumé : alarme de niveau vide
6 Touches de direction pour se déplacer dans les menus
Touches de fonction
7 • [F1], [F2] et [F3] : sélection des éléments de menu
• [F4]: touche [Reset]
Touche [Entrée]
8
• Confirmation entrée
Touche [Échap]
9
• Annuler ou permuter vers le sous-menu
10 Affichage, 4 lignes
11 Interrupteur principal avec fonction [Emergency stop]
Voyant LED pour alarmes
12
• Voyant LED allumé ou clignotant : alarme
Affichage voyant LED du mode de fonctionnement
"automatique/manuel"
13
• Le voyant LED clignote : régulation automatique
Voyant LED pour mode Marche/arrêt à distance
• Le voyant LED clignote : marche/arrêt à distance par
14 contact min. pour eau principale
• Voyant LED allumé : marche/arrêt à distance par
contact externe
Voyant LED pour mode Service
15
• Le voyant LED clignote : menu [Service] dans système
Voyant LED pour alarmes sur affichage
16
• Voyant LED allumé ou clignotant : alarme
Voyant LED pour le branchement de l'affichage au PLC
17
• Voyant LED allumé : branchement correct
Affichage LED
18
• Voyant LED allumé : affichage en fonctionnement
228
15 14 13
12
11
10
9
6 7 8
16
17
18
2
2
Les possibilités de sélection affichées à l'écran sont identifiées
par les numéros 1, 2 et 3 :
Menu principal
1 Automatique

2 Mode manuel

3 Journal

Pour sélectionner le menu, utiliser les touches [F1], [F2], [F3],
c'est- à- dire pour sélectionner le menu "1", utiliser la touche
fonction [F1], etc.
Exemple
• Appuyer sur la touche [F1] pour passer au menu
"Automatique".
• Appuyer sur la touche [F2] pour passer au sous-menu
"Mode manuel".
• Appuyer sur la touche [F3] pour sélectionner le menu
"Journal".
• Appuyer sur la touche [Échap] pour revenir au menu
principal (9).
• Appuyer sur la touche [Entrée] pour confirmer une entrée (8).

6.3 Mode Automatique

Dans ce mode de fonctionnement, la capacité du système peut
être régulée automatiquement par des signaux entrants, tels
qu'une entrée contact, une entrée courant ou une commande
Bus.
Afin de faire fonctionner le système en mode "Auto-
matique", il faut d'abord sélectionner le type de sys-
Nota
tème et le mode de fonctionnement ; voir paragr.
6.6.2 Modes de fonctionnement.
En "Mode manuel" il n'y a pas de fonctionnement "Automatique".
Le fonctionnement "Automatique" est activé dans le menu princi-
pal avec la touche [F1], indiqué par un clignotement à l'écran.
6.4 Mode manuel
Ce mode de fonctionnement facilite l'entrée manuelle de la capa-
cité de dosage par l'affichage dans les modes Entrée courant,
Entrée contact, Régulation manuelle ou Commande Bus.
Afin de faire fonctionner le système en mode
"Manuel", il faut d'abord sélectionner le type de sys-
Nota
tème et le mode de fonctionnement.
Le mode "Manuel" est activé dans le menu principal avec la
touche [F2] et indiqué par un clignotement à l'écran.
6.5 Journal
Tous les messages d'alarme activés et confirmés sont enregistrés
dans le menu "Journal". Les heures de fonctionnement peuvent
aussi être appelées dans ce menu.
• Dans le menu principal, passer au sous-menu "Journal" à
l'aide de la touche [F3] (Journal).
Journal
1 alarmes marche
2 liste évènement
3 heures de marche
• Utiliser la touche [F1] pour afficher les messages d'alarme
(le cas échéant).
• Utiliser la touche [F2] pour appeler tous les événements.
• Les messages d'alarme peuvent être supprimés, si néces-
saire. Il est possible de passer à la page 2 en utilisant la
touche [FLÈCHE DROITE], la mémoire tampon peut être sup-
primée avec la touche [F1]. Il est possible de passer à la page
1 en utilisant la touche [FLÈCHE GAUCHE].
• Utiliser la touche [F3] pour afficher les heures de fonctionne-
ment.
Pour effectuer un défilement dans le menu correspondant, utiliser
les touches fléchées [HAUT] et [BAS].
