8.5 Ohjaimen sulakkeet ja LEDit

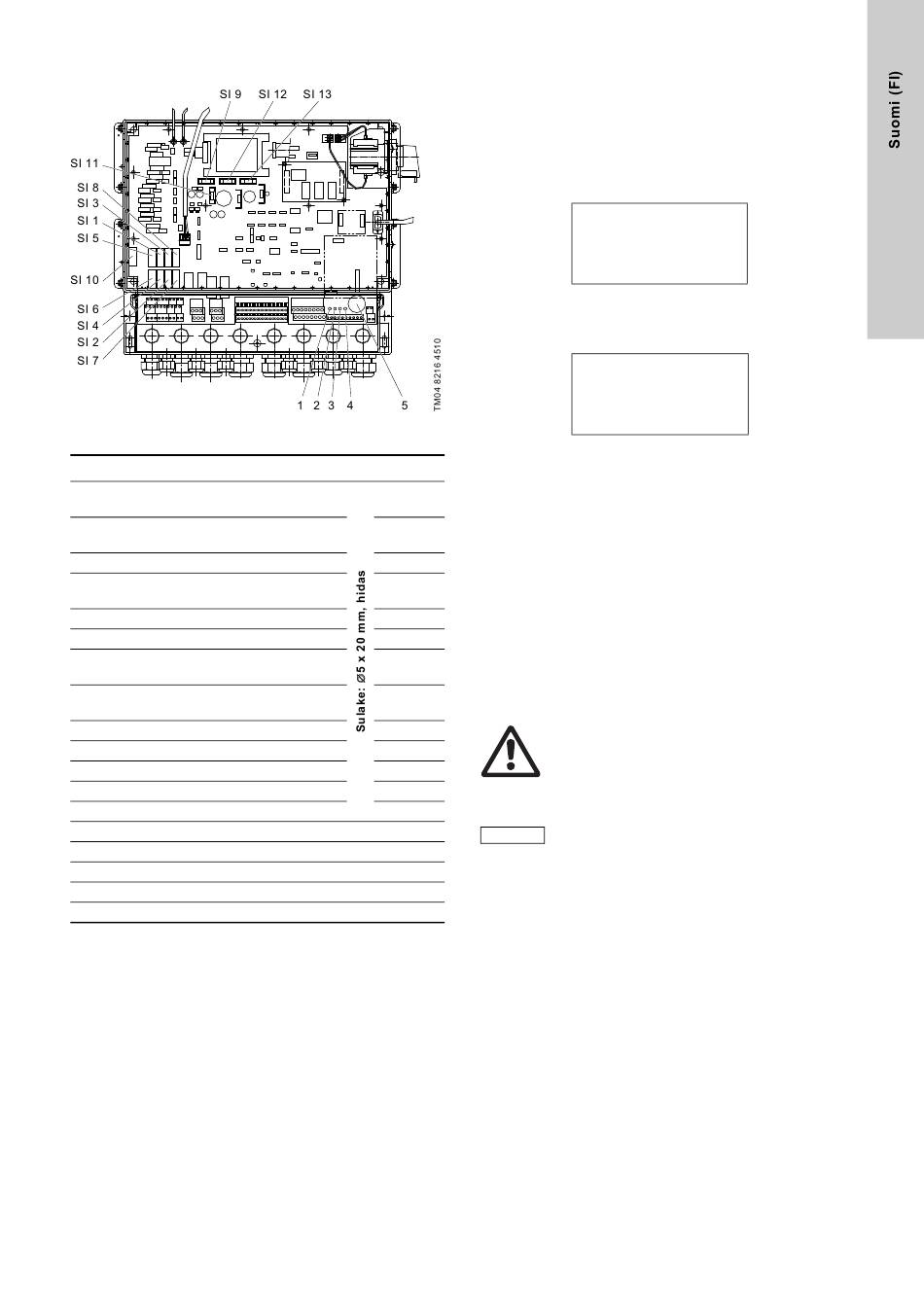

Kuva 24 Annosteluohjain
Pos. Kuvaus
Sulake, magneettiventtiili, järjestelmän
SI 1
tyhjennys
Sulake, magneettiventtiili,
SI 2
H O-huuhtelu
2
SI 3 Sulake, magneettiventtiili, ohitusvesi
Sulake, NaClO (NaClO
2
SI 4
lupumppu
SI 5 Sulake, HCl annostelupumppu
SI 6 Sulake, H O annostelupumppu
2
Sulake, magneettiventtiili, kotelon
SI 7
poisto
Sulake, magneettiventtiili, poistolaite,
SI 8
edeltävä
SI 9 Sisäinen käyttöjännite ±15 V
SI 10 Järjestelmän pääsulake
SI 19 Sisäinen käyttöjännite ±12 V/+8 V
SI 12 Sisäinen käyttöjännite +24 V
SI 13 Sisäinen käyttöjännite +5 V
1 LED (vihreä) - RUN
2 LED (punainen) - ERROR
3 LED (punainen) - paristo
4 LED (keltainen) - WATCHDOG
5 Paristo
Oikeassa toimintatilassa LED (1) palaa vihreänä ja LED (4) keltai-
sena. Jos ilmenee vika, esim. ohjelmat eivät ole enää saatavana
tai muistikortti on viallinen, LED (1) palaa vihreänä ja LED (2)
punaisena.
Tässä tapauksessa:
• Kytke ohjain pois päältä ja takaisin päälle. Jos virhe ilmenee
edelleen:
• Katkaise ohjaimesta virta, irrota paristo ja kytke ohjain uudel-
leen päälle. Odota, että ohjelma latautuu muistista.
Aseta paristo takaisin. Jos virhe ilmenee edelleen:
• Asenna ohjelma uudelleen tai vaihda muistikortti.
Ampeeria
1 A
1 A
1 A
/HCl) annoste-
2
6,3 A
6,3 A
6,3 A
1 A
1 A
100 mA
10 A
100 mA
2 A
1 A

8.6 Mahdollisia vikoja tankkia vaihdettaessa

Jokaiselle imuputkelle on tyhjennysvaroitus- ja tyhjä-signaalikos-
ketin. Jos säiliön pinnankorkeus saavuttaa "tyhjenemisvaroituk-
sen" signaalikoskettimen, näytölle tulee hälytysilmoitus,
mutta järjestelmä ei pysähdy.
Jos pinnankorkeus saavuttaa "tyhjä"-signaalikoskettimen, näy-
tölle tulee hälytysilmoitus ja järjestelmä kytkeytyy pois päältä.
Tyhjenemisvaroitus
A ON ACK
Pre-empty signal
NaClO
2
23-04-10 14:36:12
Järjestelmä pysyy toiminnassa, kunnes tyhjä-signaalikosketin
aktivoituu.
Tyhjä-signaali
A ON ACK
Empty signal
NaClO
2
23-04-10 14:36:12
Järjestelmä kytkeytyy automaattisesti pois päältä.
Tankin vaihto "tyhjenemisvaroituksen" tullessa
"Tyhjenemisvaroitus" tulee näytölle.
1. Irrota imuputki tankista.
2. Järjestelmä kytkeytyy automaattisesti pois päältä ja
"HCl tai NaClO tyhjä" -hälytys tulee näkyviin.
2
3. Kiinnitä imuputki uuteen tankkiin.
4. Paina [F4] kuitataksesi kaksi hälytysilmoitusta.
5. Paina [Enter] järjestelmän aktivoimiseksi.
Tankin vaihto "tyhjä"-hälytyksen tullessa
"Tyhjä"-hälytys tulee näytölle.
1. Irrota imuputki tankista.
2. Kiinnitä imuputki uuteen tankkiin.
3. Paina [F4] kuitataksesi kaksi hälytysilmoitusta.
4. Paina [Enter] järjestelmän aktivoimiseksi.
Varoitus
Käytä vain vakiotankkeja.
Älä koskaan kaada tankin sisältöä toiseen tankkiin!
On suuri vaara, että ylijääneet kemikaalit kaadetaan
väärään tankkiin.
Menettely on sama molemmille tankeille:
Jos molemmat tankit vaihdetaan, joudutaan kuittaa-
Huomaa
maan jopa 4 hälytysilmoitusta ennen järjestelmän
aktivointia.
