4. Diseño y funciones
4.1 Diseño del sistema

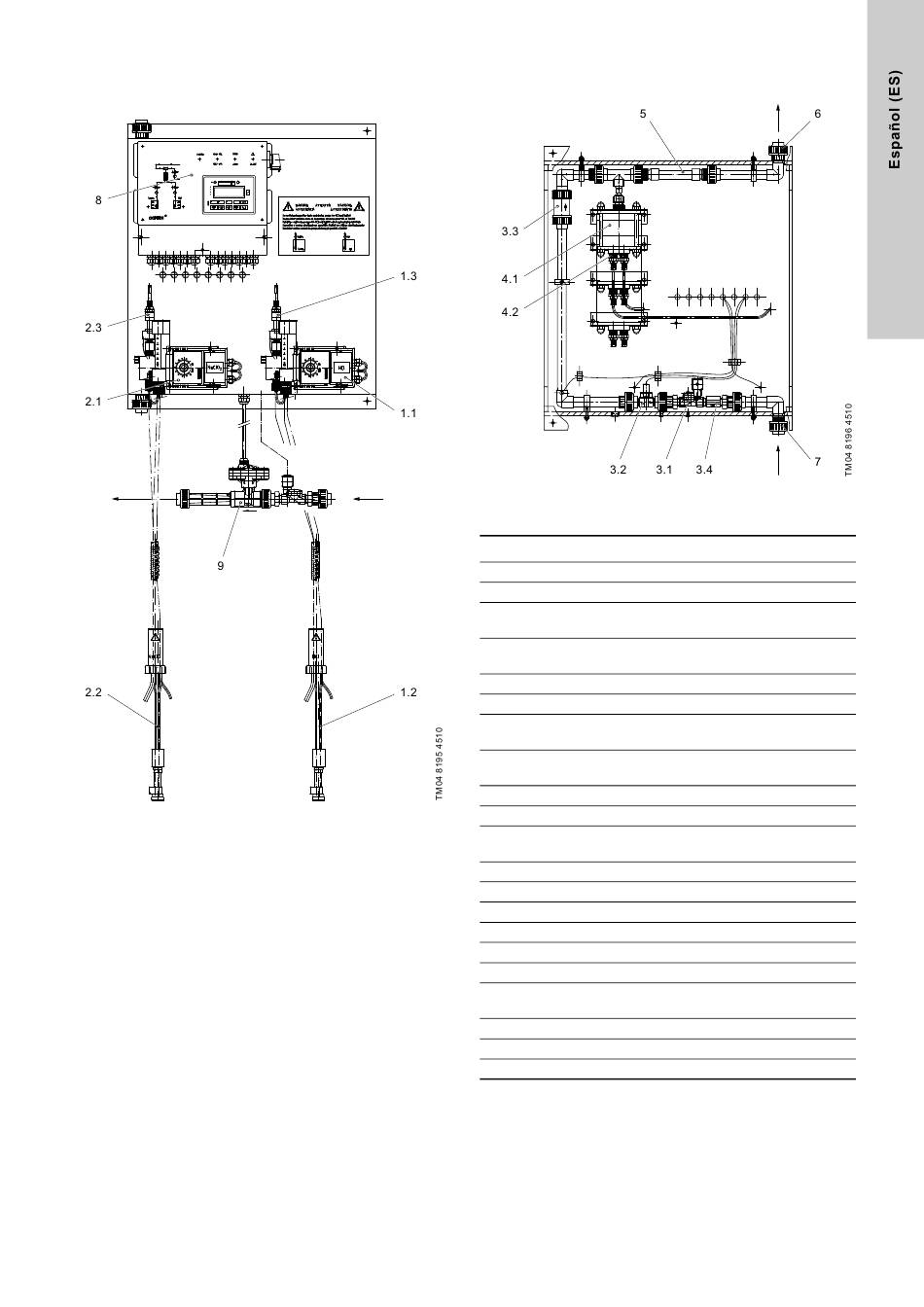

Fig. 3 Sistema completo con componentes, montado en una
estructura de soporte
Fig. 4 Reactor con componentes, montados en la parte
trasera de la estructura de soporte
Pos. Descripción
1 Sistema de desinfección para ácido clorhídrico (HCl)
1.1 Bomba dosificadora para ácido clorhídrico
Tubería de aspiración y señal de vacío o prevacío para
1.2
HCl (rojo)
Controlador de dosificación para controlar el caudal de
1.3
HCl
2 Sistema de dosificación para el clorito sódico (NaClO
2.1 Bomba dosificadora de NaClO
Tubería de aspiración con señal de prevacío y vacío de
2.2
NaClO (azul)
2
Controlador de dosificación para controlar el caudal de
2.3
NaClO
2
3 Tubería de alimentación de agua de bypass
3.1 Válvula solenoide (bomba circuladora opcional)
Contador del impulsor (caudalímetro para agua de
3.2
bypass)
3.3 Válvula de retención
3.4 Limitador de caudal
4 Reactor
4.1 Carcasa del reactor
4.2 Válvulas del reactor
5 Mezclador posterior
Conexión para la tubería de la solución de ClO
6
dad de inyección
7 Conexión para el agua de bypass
8 Controlador con pantalla
9 Inyector para dispositivo de escape (opción)
P P A A
)
2
2
de la uni-
2
