4.3 Modo de funcionamiento del sistema

Posiciones en paréntesis, ver fig. 4.
Cuando el sistema se arranca en modo normal, se abre la válvula
solenoide (3,1). El agua de dilución llega hasta el mezclador pos-
terior (5). El contador del impulsor (3,2) controla el caudal.
Las dos bombas dosificadoras pasan simultáneamente al reactor
(4) una solución del 9 % de ácido clorhídrico y del 7,5 % de clo-
rito sódico en una proporción de 1 : 1. Las cantidades de caudal
de los productos químicos se controlan mediante los controlado-
res de dosificación (1,3 y 2,3).
La reacción entre el ácido clorhídrico y el clorito sódico produce
una solución de dióxido de cloro con una concentración de 20 g/l
en el reactor (4). El tiempo de permanencia en el reactor es de
aproximadamente 10 minutos.
En el siguiente mezclador, esta solución se diluye en una con-
centración de máximo 3,3 g de ClO
del sistema y los ajustes de funcionamiento y pasa a la unidad de
inyección.
El sistema se desconecta de manera inmediata si uno de los con-
troladores de dosificación o el contador del impulsor detecta un
caudal bajo.
Advertencia
El dióxido de cloro es un gas tóxico, el ácido clorhí-
drico y el clorito sódico son productos químicos alta-
mente corrosivos que deben manipularse con pre-
caución.
Por consiguiente, el personal de instalación y funcio-
namiento debe estar familiarizado con la normativa
en relación con la manipulación de dióxido de cloro,
ácido clorhídrico y clorito sódico.
En Alemania, se aplica la normativa de prevención
de accidentes UVV.
Existe disponible un kit de señales de advertencia
para el sistema de dióxido de cloro de acuerdo con
las especificaciones con el número de pedido
96727022 (515-662).
Puede encontrar más información acerca del funcio-
namiento de un sistema de dióxido de cloro en:
– Regulaciones sobre la prevención de acciden-
tes "Cloración del agua"
(VGB 65 o GUV 8,15)
Nota
– Directiva sobre materiales de trabajo peligrosos
– DIN 938 "Solución de clorito sódico para el tra-
tamiento de agua; condiciones técnicas de
suministro"
– DIN 939 "Ácido clorhídrico para el tratamiento
de agua"
– "Dióxido de cloro para el tratamiento de agua"
directiva DVGW, hoja de trabajo W 224 (Ale-
mán)
/l, dependiendo del tamaño
2
4.3.1 Cómo funciona el sistema en el modo
de funcionamiento por lotes
En el modo de funcionamiento por lotes, se añade una solución
de ClO definida al depósito de almacenamiento (contenedor de
2
lotes) y se transporta a las unidades de inyección mediante las
bombas dosificadoras.
La concentración de ClO puede ajustarse dentro de un intervalo
2
de 0,5 a 3,3 g/l.
Solución de ClO
Reactor
Agua de
bypass HCl
NaClO
2

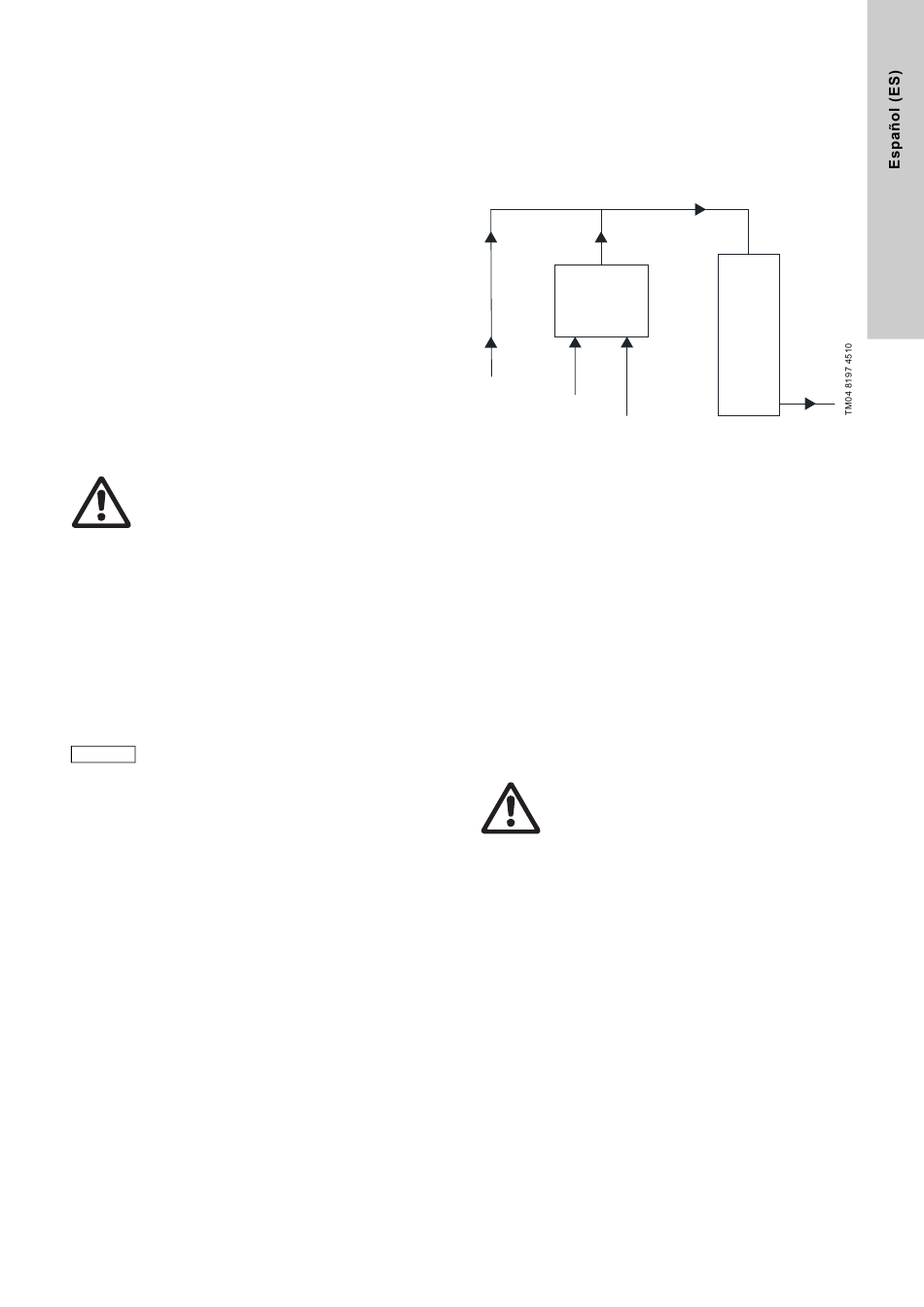

Fig. 5 Preparación de la solución de dióxido de cloro
Para una concentración de entre 2 y 3,3 g/l, la cantidad de agua
de bypass se selecciona a través de la válvula esférica dosifica-
dora. En el caso de concentraciones inferiores a 2 g/l, se selec-
ciona la cantidad necesaria de agua de bypass para una solución
de 2 g/l. Mediante la regulación de las dos bombas dosificadoras,
se consigue la concentración deseada dentro del recipiente de la
solución.
Los límites para la cantidad de agua de bypass se sitúan entre el
-50 % y el +20 % del valor teórico. Si no se alcanza el valor teó-
rico (hasta -50 %), el sistema regulará automáticamente el cau-
dal de dosificación de las bombas con productos químicos para
la cantidad de agua actual. Se logra mediante un control
impulso-pausa en las bombas dosificadoras. Cuando no se
alcanza el valor teórico de cantidad de agua, el rendimiento
general del sistema se reduce hasta un -50 %.
Este control permite que se compensen las variaciones de pre-
sión que se producen en la tubería de bypass.
Advertencia
Además, deben suministrarse unidades de protec-
ción, como bandejas recogedoras individuales, para
los depósitos de ácido clorhídrico y de clorito sódico.
Debe suministrarse a los operarios ropa de protec-
ción.
Además, deben colocarse en los puntos especifica-
dos las señales de advertencia, la información sobre
peligros y primeros auxilios.
2
ClO
2
115
