13. Beknopte handleiding
Hoofdmenu
1 Automatisch
2 Handbediening
3 Logboek
F1 F2 F3
1 2 3

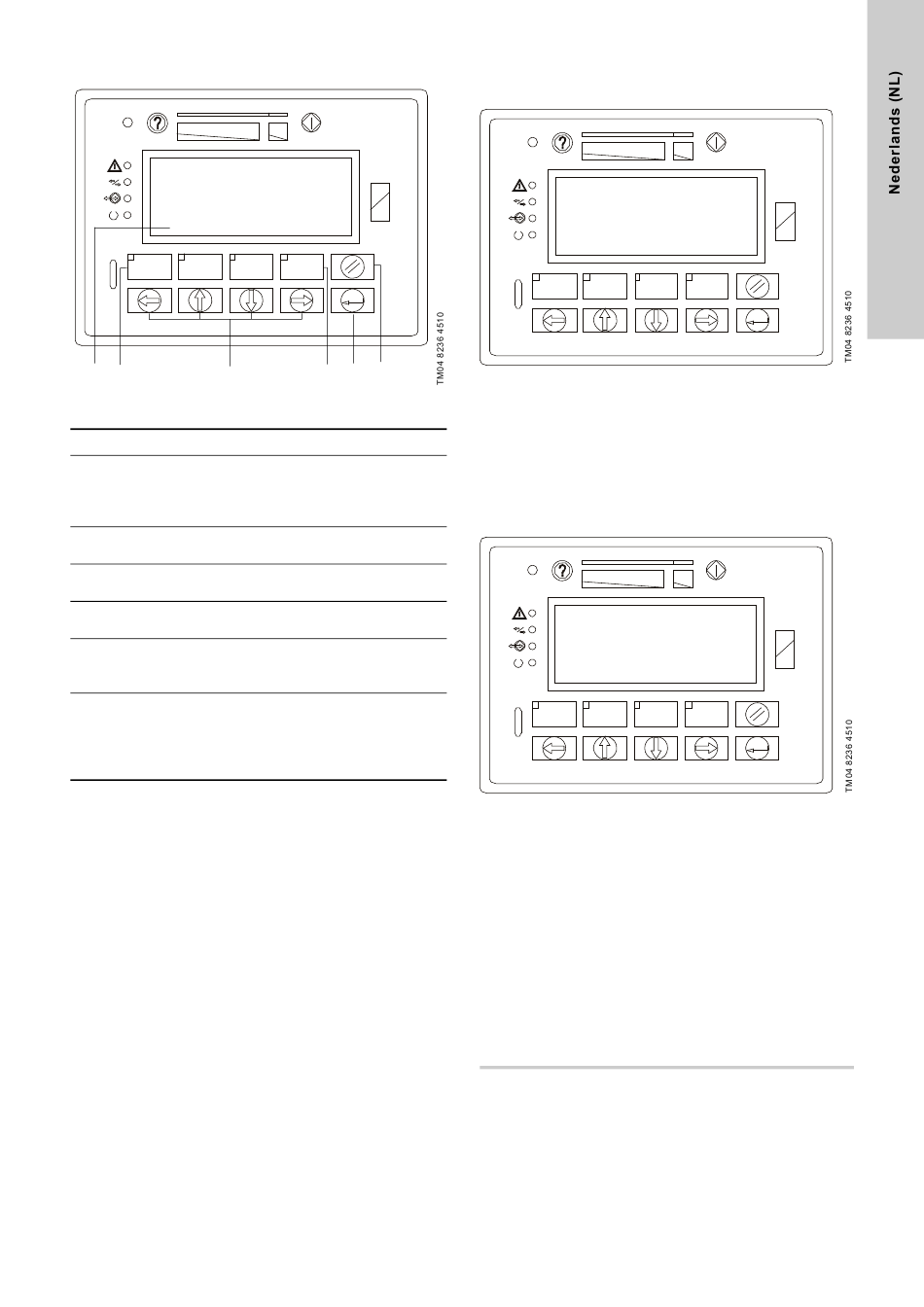

Afb. 45 Regelaar, overzicht
Pos. Omschrijving
Display
• 1 = Schakel naar submenu met [F1].
1
• 2 = Schakel naar submenu met [F2].
• 3 = Schakel naar submenu met [F3].
Functietoetsen [F1], [F2, [F3]
2
• Schakel naar relevant submenu.
Pijltoetsen
3
• Scroll in relevant menu.
[F4] toets
4
• Accepteer alarmmeldingen.
[Enter] toets
5 • Schakel systeem aan/uit.
• Invoer bevestigen.
[Escape] toets
• Ga terug naar vorige menu.
6
• Ga terug naar hoofdmenu
(druk meerdere keren op toets).
• Invoer annuleren.
F4
4 6
5
Voorbeeld: automatische modus, signaal voor stroomingang
Auto: 20 mA
Doseren
Bypass
ClO
2
F1 F2 F3
Afb. 46 Display in bedrijfstoestand
In de bedrijfstoestand wordt de belangrijkste informatie weerge-
geven, zoasl dosering, hoeveelheid bypass verdunningswater en
systeemcapaciteit.
De gebruiker kan niet schakelen naar de submenu's met de [F1],
[F2], [F3] en [F4] toetsen.
Logboek
• Druk op de pijltoets [UP] of [DOWN].
Doseren
Bypass
ClO
2
3 Logboek
F1 F2 F3
Afb. 47 Display in bedrijfstoestand
• Druk vervolgens op de [F3] toets. Het menu "Logboek" met de
items "actieve alarmmeldingen", "alarmlijst" en "bedrijfsuren"
wordt nu geladen.
• Gebruik de [Escape] toets om terug te gaan naar het menu
"Automatisch bedrijfsdisplay".
14. Afvalverwijdering
Dit product, of onderdelen van dit product dienen op een milieu-
vriendelijke manier afgevoerd te worden:
1. Breng het naar het gemeentelijke afvaldepot.
2. Wanneer dit niet mogelijk is, neemt u dan contact op met uw
Grundfos leverancier.
actief
100 %
435 l/uur
10 g/uur
F4
100 %
435 l/uur
10 g/uur
F4
Wijzigingen voorbehouden.
