7.4.3 Pompe dosatrici per modelli da OCD-164-350 a
OCD-164-2000
Con modelli da OCD-164-350 a OCD-164-2000 vengono utiliz-
zate le pompe dosatrici con valvola incorporata di sicurezza e di
sfiato. La valvola di sicurezza protegge tutto il lato di mandata
della linea di dosaggio da un eccessivo accumulo di pressione.

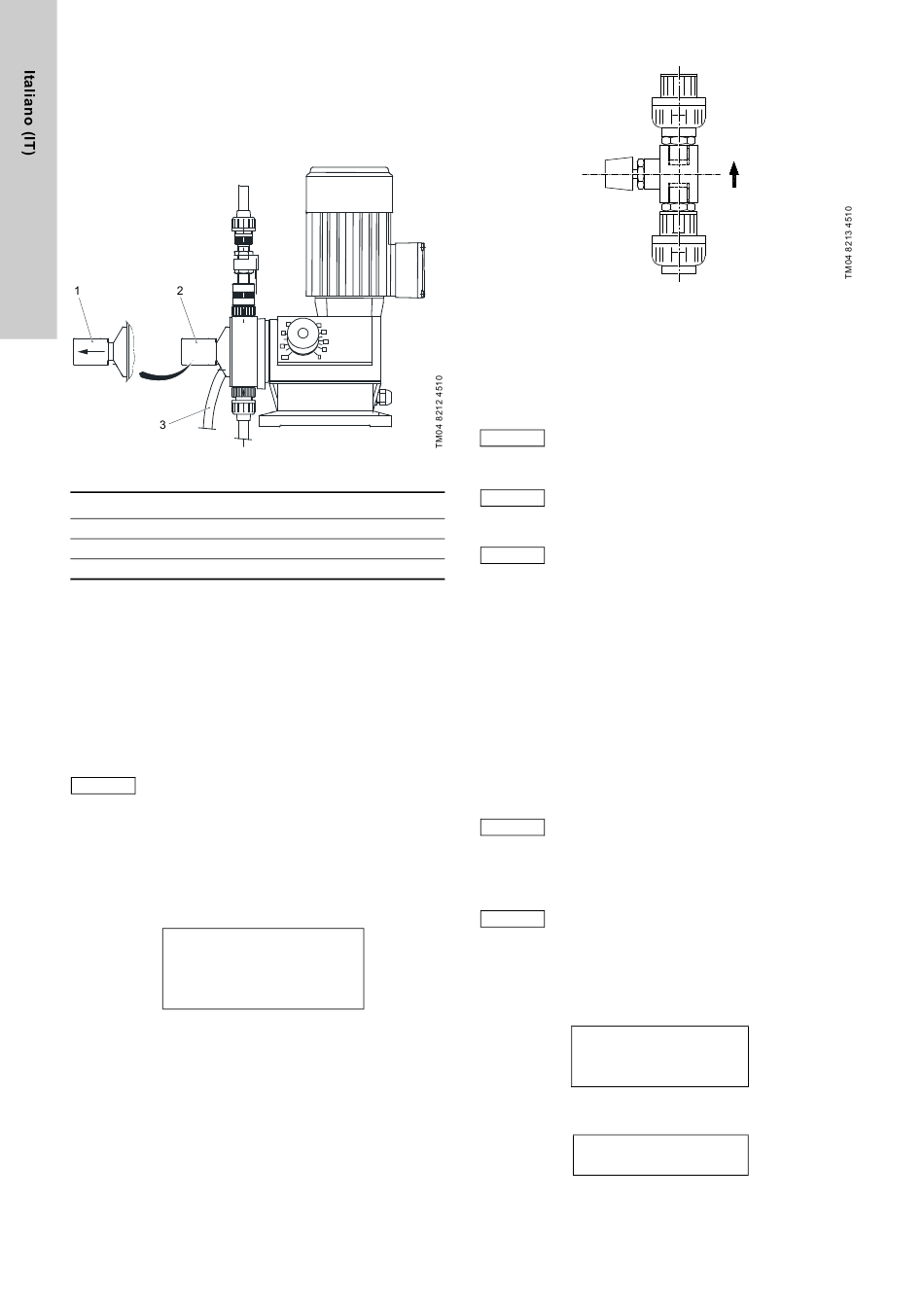

Fig. 20 Sistema con valvola di sicurezza e di sfiato
Pos. Descrizione
1 Posizione di Disaerazione
2 Posizione di funzionamento
3 Tubo flessibile di sfiato
La valvola di sicurezza si può aprire manualmente e può, quindi,
essere utilizzata anche come valvola di sfiato.
• Ruotare la manopola in modo tale che l'arresto più piccolo
venga posizionato sulla parte centrale della testa
dosatrice (1). La manopola si trova distante dalla testa dosa-
trice e la molla della valvola viene liberata.
• Accendere le pompe dosatrici utilizzando i tasti [F2] e [F3].
• Rimettere la manopola in posizione "Operation" (2) quando la
sostanza di dosaggio fuoriesce dal tubo di sfiato (3) e ritorna
nel serbatoio senza bolle d'aria.
La pompa dosatrice è completamente spurgata se il
Nota LED del regolatore di dosaggio lampeggia regolar-
mente.
• Le pompe sono spente se i pulsanti sono rilasciati.
• Utilizzare il tasto [Escape] per ritornare al menu "Manuten-
zione".
Impostare la quantità di acqua di bypass per il
funzionamento batch.
• Utilizzare il tasto [F2] per passare al menu "acqua bypass".
2 Acqua bypass
esterno
reale:
1 limit:
Il valore target è calcolato e visualizzato sulla base della conce-
trazione e della dimensione inserita nel sistema. In questo menu,
l'acqua di bypass (valore reale) deve essere impostato sulla
quantità di acqua richiesta (valore target).
290
70
40
80 30
20
90
10
0
100
<off>
XXX l/h
YYY l/h
- 50 %/+ 20 %
Fig. 21 Regola quantità acqua di bypass a valvola a sfera.
Per cambiare la quantità di acqua utilizzare la valvola a sfera sul
retro del sistema.
• Utilizzare il tasto [F2] per passare all'acqua di bypass
(valvola solenoide). Utilizzare la valvola a sfera dosatrice per
far coincidere il valore reale con il valore target.
Aprire piano la valvola a sfera e portare il valore
reale verso il target partendo dal basso. Se la valvola
Attenzione
a sfera viene aperta troppo lontana il valore reale
può essere visualizzato in modo errato.
Se la portata reale viene cambiata, essa viene visua-
Nota
lizzata correttamente dopo ca. 8-10 secondi.
Se è difficile impostare la quantità di acqua con la
valvola a sfera, allentare entrambe le viti sulla val-
Nota vola. Impostare la quantità dell'acqua e riavvitare le
viti. Controllare che le viti della valvola siano ben
strette.
• Utilizzare il tasto [F2] per disattivare nuovamente l'acqua di
bypass.
Cambiare il limite
• Usare il tasto [F1] per cambiare il campo di input - 50 %/+ 20 %.
• Inserire il valore con i tasti [SU] e [GIÙ] (per cambiare numero)
e con le frecce [DESTRA] e [SINISTRA] (per cambiare la posi-
zione di input).
Il passaggio da - 50 % o + 20 % viene eseguito con il tasto [F1].
• Premere il tasto [Enter] per confermare il valore inserito.
• Premere il tasto [Escape] per ritornare a "Avviamento".
A causa del processo dei segnali con il controllo SPS
(PLC), la quantità di acqua di bypass visualizzata
può variare leggermente.
Nota
Questo non è importante perché le variazioni riman-
gono all'interno di un certo campo.
L'acqua di bypass deve essere controllata nuova-
mente in modalità automatica o manuale, poiché le
Nota condizioni di pressione nel sistema potrebbero cam-
biare come risultato del successivo funzionamento
delle pompe dosatrici.
Avvio della modalità startup
• Utilizzare il tasto [F3] per passare al menu "Avviamento/Start".
• Premere il tasto [Enter] per avviare la modalità startup.
Avviamento
attivato
Tempo
Il tempo rimanente per la modalità startup è visualizzato sul display.
Se il tempo è scaduto, il sistema si spegne automaticamente.
Avviamento
completata
• Usa il tasto [Enter] o [Escape] per tornare al menu "Avvia-
mento".
• Usa il tasto [Key] per tornare a "Manutenzione" o
"Menu principale".
xxx s
