10.9 Dérivation pour surpresseur externe

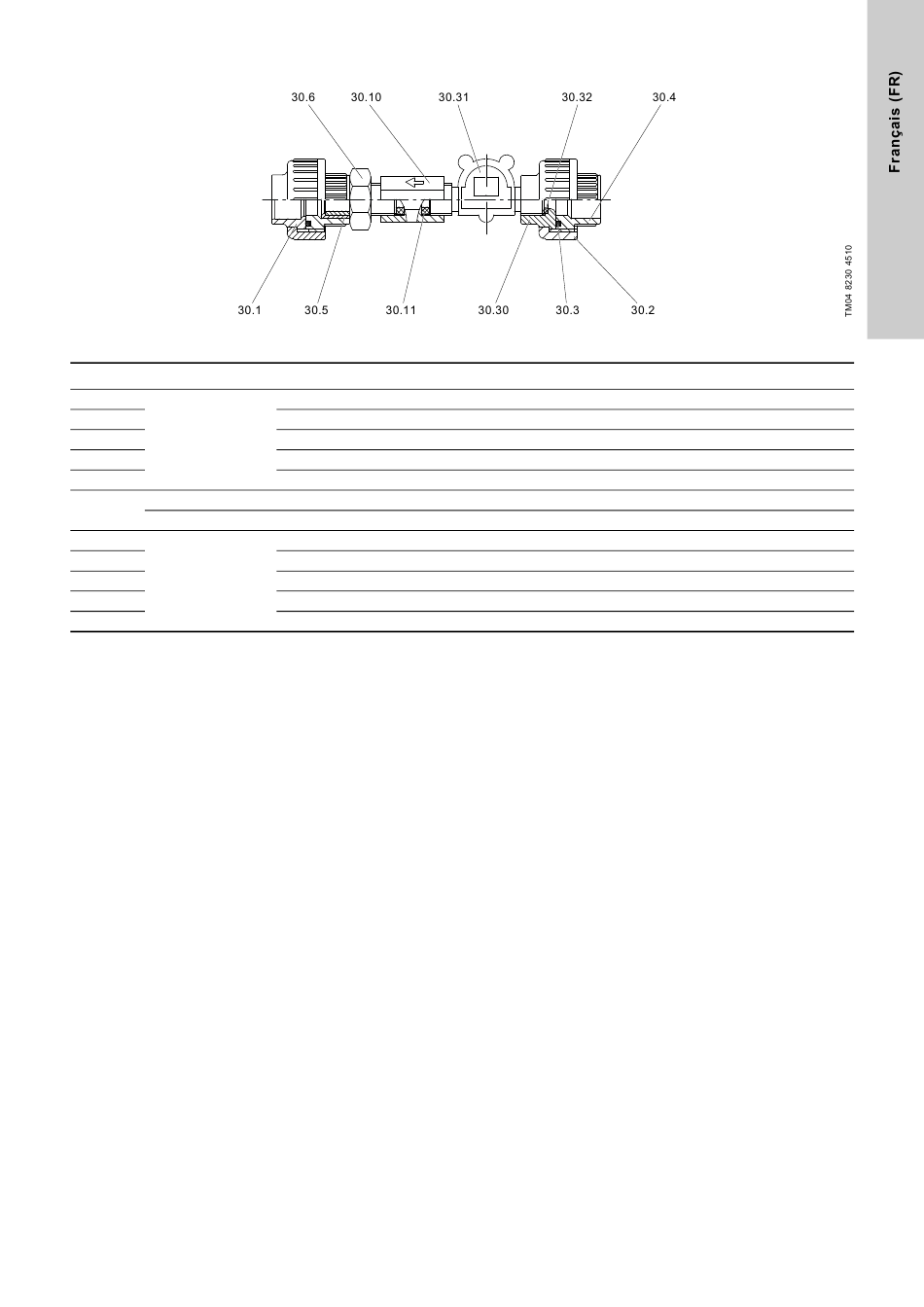

Fig. 38 Schéma de montage OCD-164-700 à OCD-164-2000
Pos. OCD-164
30.2
30.3
30.4 -30 à -2000
30.5
30.6
-30 à -350
30.10
-700 à -2000
30.11
30.30
30.31 -30 à -2000
30.32
30.40
Description
Écrou-union, DN 20
Joint torique
Pièce à visser, DN 20
Réduction, courte
Raccord de branchement
Limiteur de débit, 8 l/min
Limiteur de débit, 16 l/min
Joint plat
Pièce à visser, DN 20, G 1/2", IG
Compteur roue FHKU 100
Joint torique
Post-mélangeur
Code article
91835736 (53.058-25)
91835574 (52.141)
96688372 (53.057-25)
96688439 (53183-25-20)
96688427 (53.095-20-1/2)
95729418 (53.625-80)
95720032 (53.625-160)
96728862 (54.027)
96708974 (12.6202-400)
91834753 (12.6010-1)
96688273 (52.416)
95727697 (12.7136-300)
