11.2 Kuormayksikkö paineenkorotuspumpulle
Paineenkorotuspumppu kytketään järjestelmän ohjaimeen kuor-
mayksikön kautta.

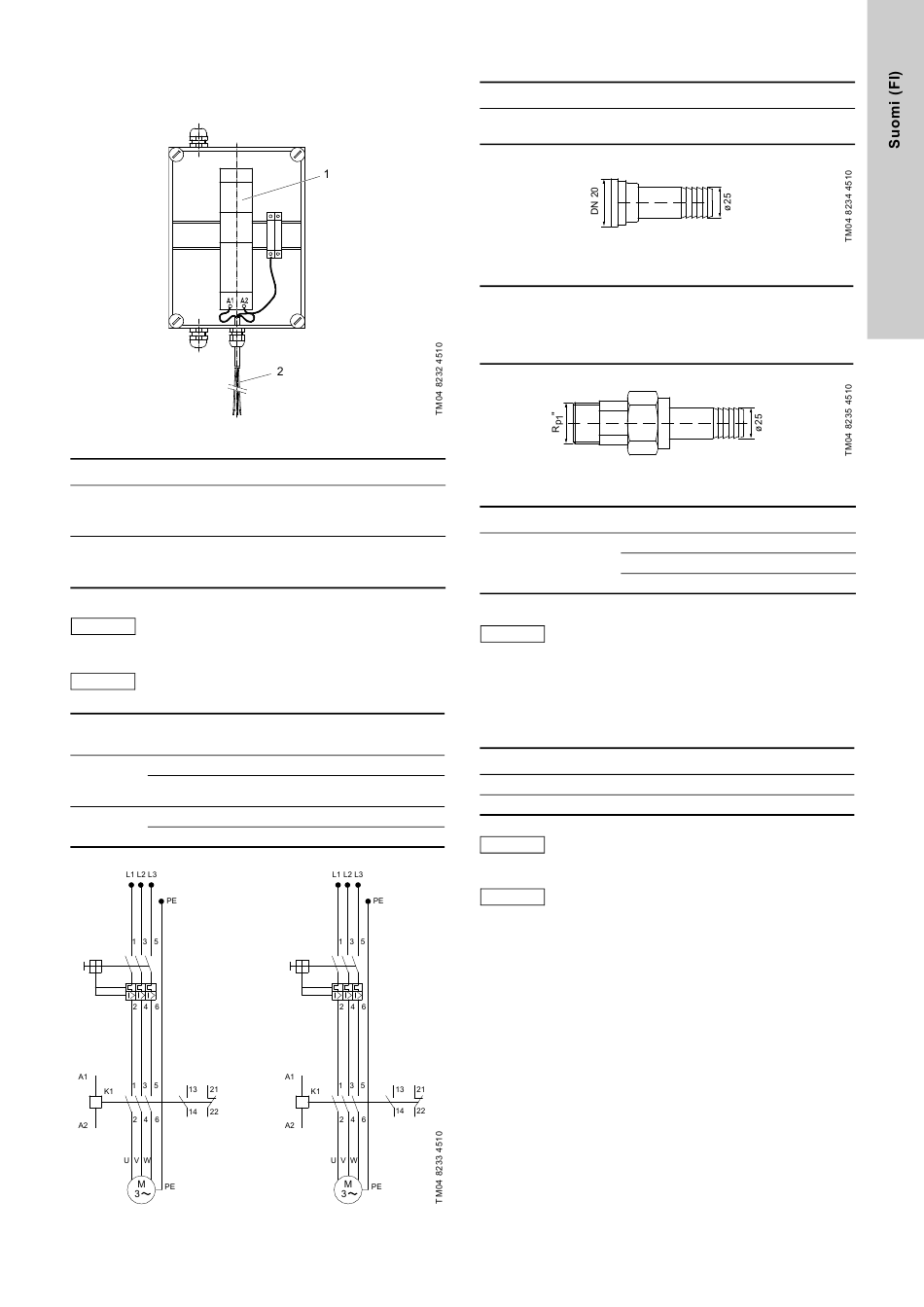

Kuva 41 Kuormayksikkö paineenkorotuspumpulle
Pos. Kuvaus
Moottorinsuojakatkaisin
1 Pumpun nimellisvirta asetetaan moottorinsuojakatkaisi-
meen, katso paineenkorotuspumpun datalehti.
Liitäntäkaapeli
2 Kuormayksikkö kytketään järjestelmän ohjaimeen.
Liitin 22 = L, liitin 23 = N, liitin 24 = PE
Jos valitaan järjestelmä, jossa on ohitus ulkoista pai-
Huomaa neenkorotuspumppua varten, noudata seuraavaa
taulukkoa kuormayksikön valinnassa.
Kun säädät moottorinsuojakatkaisinta, huomioi

Huomio

annostelupumpun nimellisvirta.
Pumppu-
Sähköiset tiedot
tyyppi
CR 1-3 1,6 - 2,5 A, 230 V, 50/60 Hz 96728835 (535-50)
CR 1-5
1,6 - 2,5 A, 115 V, 50/60 Hz 96728836 (535-51)
CR 1-7
2,5 - 4,0 A, 230 V, 50/60 Hz 96728837 (535-52)
CR 1-9,
CR 1-11
2,5 - 4,0 A, 115 V, 50/60 Hz 96728838 (535-53)
Kuva 42 Kuormayksikön liitinkaavio (paineenkorotuspumppu)

11.3 Letkuliittimet/letku

Letkuliitin, DN 20
Letkuliitin DN 20 - ID 25 mm
2 letkunkiristimellä.
Kuva 43 Letkuliitin
Kierreliitin
Kierreliitin ulkoiselle paineenkorotus-
pumpulle Rp 1" AG - ID 25 mm,
2 letkunkiristimellä.
Kuva 44 Kierreliitin ulkoiselle paineenkorotuspumpulle
PVC-letku
PVC-letku, ID 25 mm,
PN 6
Huomaa

11.4 Kaasuanturi ja kaasuvaroitin

Kaasuanturi voidaan asentaa järjestelmän taakse reaktorin alle.
Tarvittava kiinnitysruuvi (uppokantaruuvi M6 x 20) sisältyy järjes-
telmän asennustarvikkeisiin.
Tuotenro
Kuvaus
Kaasuanturi
Conex DIS-G kaasuvaroitin
Huomio
Huomaa
Tuotenro
96727534
Tuotenro
96727536
Pituus Tuotenro
5 m 95700198
10 m 95700852
25 m 95729449
PVC-letkun maks. käyttöpaine on 6 bar.
Jos käyttöpaine on korkeampi, asenna PVC-putki
(DN 16).
Tuotenro
91835237
96644515
Noudata Conex DIS-G kaasuvaroittimen
tai 314 kaasuanturin asennus- ja käyttöohjeita.
Kaasuanturia ei voi kytkeä suoraan järjestelmän
ohjaimeen. Sen lisäksi tarvitaan kaasuvaroitin. Kaa-
pelointi suoritetaan paikan päällä.
(529-050)
(529-051)
(526-030/5)
(526-030/10)
(526-030/25)
(314-011)
(307-2000)
207
