6.2 Ohjaus- ja näyttöelementit
3
1
4
2
5

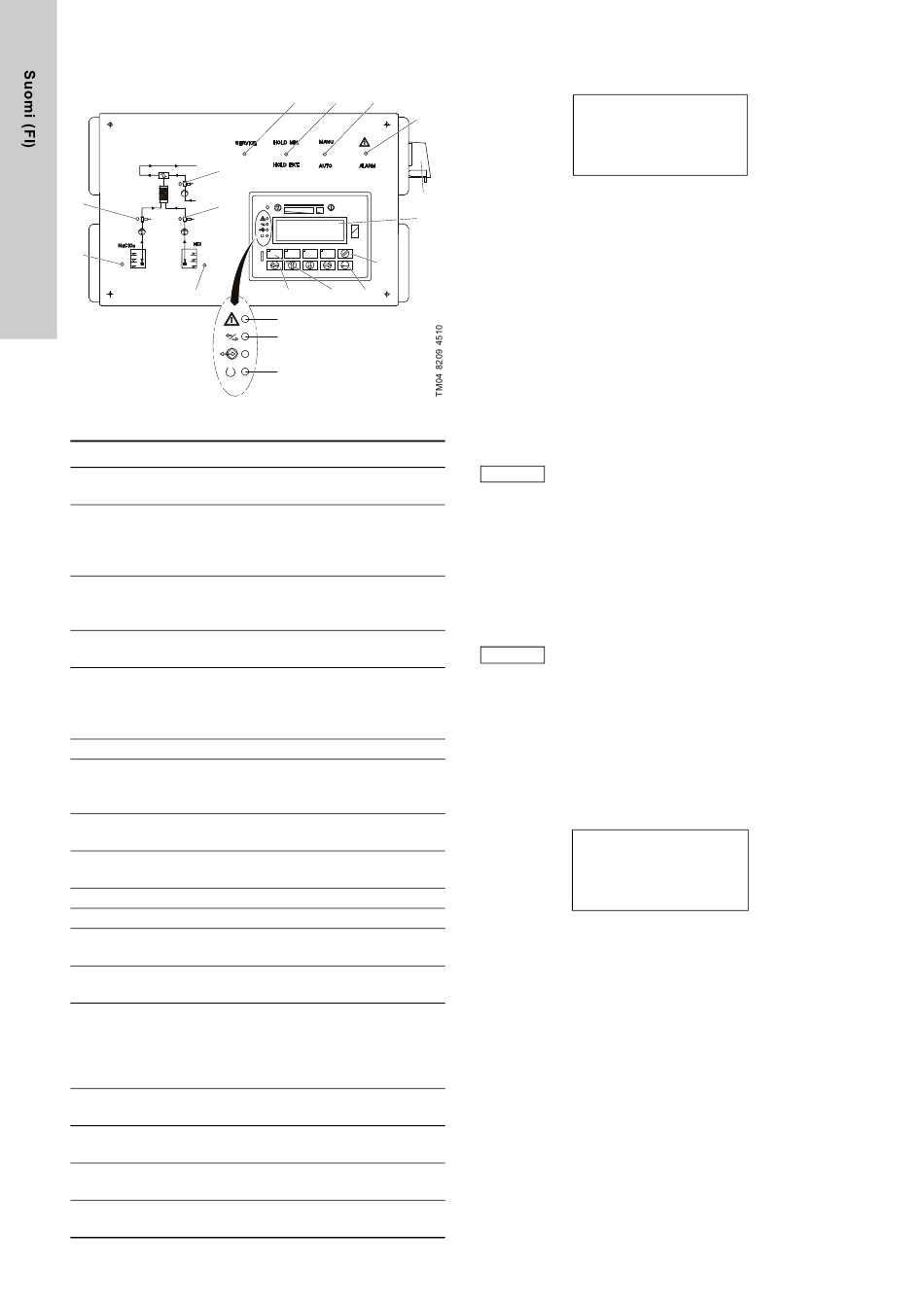

Kuva 17 Ohjain
Pos. Kuvaus
Annostelunohjaimen NaClO
1
• LED vilkkuu: annostelunohjain oikein asetettu
NaClO -tankin LED
2
• LED ei pala: oikea pinnankorkeus
2
• LED vilkkuu: tyhjenemisvaroitus aktiivinen
• LED palaa: tyhjä-hälytys aktiivinen
Ohitusveden LED
3 • LED palaa: ohitusvesi on oikein
• LED vilkkuu: ohitusvesi toleranssialueen ulkopuolella
Annostelunohjaimen HCl LED
4
• LED vilkkuu: annostelunohjain oikein asetettu
HCl-tankin LED
• LED ei pala: oikea pinnankorkeus
5
• LED vilkkuu: tyhjenemisvaroitus
• LED palaa: tyhjä-hälytys
6 Nuolinäppäimet valikoissa liikkumiseen
Toimintonäppäimet
7 • [F1], [F2] ja [F3]: valikkokohteiden valinta
• [F4]: [Reset]-näppäin
[Enter]-näppäin
8
• Syötteiden vahvistus
[Escape]-näppäin
9
• Peruuta tai vaihto alivalikkoon
10 Näyttö, 4-rivinen
11 Pääkytkin [Emergency stop] -toiminnolla
LED hälytyksille
12
• LED palaa tai vilkkuu: hälytys aktiivinen
LED-näyttö toimintatilassa "automaatti/käsiohjaus"
13
• LED vilkkuu: automaattiohjaus
LED etäkäynnistykselle/-pysäytykselle
• LED vilkkuu: etäkäynnistys/-pysäytys pääveden min.
14 koskettimella
• LED palaa: etäkäynnistys/-pysäytys ulkoisella kosketti-
mella
LED huoltotilalle
15
• LED vilkkuu: järjestelmä [Service]-valikossa
LED näytön hälytyksille
16
• LED palaa tai vilkkuu: hälytys aktiivinen
LED näytön PLC-liitännälle
17
• LED palaa: liitäntä oikein
LED-näyttö
18
• LED palaa: näyttö toiminnassa
176
15 14 13
12
11
10
9
6 7 8
16
17
18
LED
2
Näytöllä näkyvät valintamahdollisuudet ilmaistaan numeroilla 1, 2
ja 3, esim.:
Main menu
1 Automatic
2 Manual operation
3 Logbook
Valinta valikoista tehdään näppäimillä [F1], [F2], [F3], esim. toi-
mintonäppäintä [F1] käytetään valikkokohdan "1" valintaan luette-
losta jne.
Esimerkki
• Paina näppäintä [F1] siirtyäksesi valikkoon "Automatic".
• Paina näppäintä [F2] siirtyäksesi alivalikkoon
"Manual operation".
• Paina näppäintä [F3] valitaksesi valikon "Logbook".
• Paina näppäintä [Escape] palataksesi päävalikkoon (9).
• Paina näppäintä [Enter] vahvistaaksesi syöttötiedon (8).

6.3 Automaattitila

Tässä toimintatilassa järjestelmän kapasiteettia voidaan säätää
automaattisesti tulosignaaleilla, kuten kosketintulo, virtatulo tai
väyläohjaus (Bus).
Järjestelmän käyttämiseksi "Automatic"-tilassa on
ensin valittava järjestelmän tyyppi ja käyttömuoto,
Huomaa
katso kappale 6.6.2
"Manual control" -tilassa ei ole "Automatic"-käyttöä. "Automa-
tic"-käyttö aktivoidaan päävalikosta [F1]-näppäimellä ja se ilmais-
taan näytön vilkkumisella.
6.4 Käsiohjaus
Tämä käyttömuoto mahdollistaa annostelukapasiteetin käsisyö-
tön näytöltä virtatulon, kosketintulon, käsiohjauksen tai väyläohja-
uksen (Bus) muodossa.
Järjestelmän käyttämiseksi "Manual"-tilassa on ensin
Huomaa
valittava järjestelmän tyyppi ja käyttömuoto.
"Manual"-käyttö aktivoidaan päävalikosta [F2]-näppäimellä ja se
ilmaistaan näytön vilkkumisella.

6.5 Loki

"Logbook"-valikkoon kirjataan kaikki aktivoidut ja kuitatut hälytys-
ilmoitukset. Käyttötunnit voidaan myös kutsua näkyvin tällä näy-
töllä.
• Vaihda päävalikosta "Logbook"-alivalikkoon [F3]-näppäimellä
(Logbook).
Logbook
1 active alarms
2 event list
3 operating hours
• Paina [F1]-näppäintä näyttääksesi hälytysviestit (jos on).
• Paina [F2]-näppäintä hakeaksesi kaikki tapahtumat.
• Hälytysviestit voidaan tarvittaessa poistaa. Siirtyminen sivulle
2 on mahdollista painamalla [NUOLI OIKEALLE] ja puskuri
voidaan poistaa painamalla [F1]. Siirtyminen sivulle 1 on mah-
dollista [NUOLI VASEMMALLE] -näppäimellä.
• Näytä käyttötunnit painamalla [F3]-näppäintä.
Vieritä vastaavaan valikkoon painamalla nuolinäppäimiä [YLÖS]
ja [ALAS].
Käyttömuodot.
