Čerpadla s trojfázovým motorem musí být
připojena na externí ochranný motorový vypínač
s diferenciálním vybavovačem, jehož nastavený
jmenovitý proud musí být v souladu s údaji o el. síti
uvedenými na typovém štítku čerpadla. Je nutno dát
pozor na polové rozpojovací zařízení s kontaktním
rozměrem ústí o min. rozměru 3 mm (na každý pól).
Je-li plovákový spínač napojen na čerpadlo
s trojfázovým motorem, pak je nutný ochranný
motorový vypínač s elektromagnetickým
diferenciálním vybavovačem.
Čerpadla s jednofázovým motorem mají vestavěný
termospínač a proto nepotřebují další ochranu
motoru.
Varování
Při přetížení motoru se termospínač
motoru automaticky vypne.
Po dostatečném ochlazení se motor
opět automaticky zapne.
4.1 Kontrola směru otáčení
(jen u trojfázových motorů)
Je-li čerpadlo napojováno na novou instalaci, musí
být provedena kontrola směru otáčení.
Postup:
1. Čerpadlo umístit tak, aby bylo možno pozorovat
oběžné kolo.
2. Na krátkou dobu čerpadlo zapojit.
3. Pozorovat směr otáčení oběžného kola.
Správný směr otáčení je dán šipkou na vtokovém
sítu (při pohledu zdola ve směru ručiček).
Při změně směru otáček je nutno na motoru
zaměnit dvě přívodní fáze.
Je-li čerpadlo instalováno na potrubní systém, pak
se kontrola směru otáčení provádí následujícím
způsobem:
1. Čerpadlo zapojit a zkontrolovat množství vody
nebo dopravní výšku.
2. Čerpadlo vypnout a na motoru zaměnit dvě fáze.
3. Čerpadlo zapojit a zkontrolovat množství vody
nebo dopravní výšku.
4. Čerpadlo vypnout.
Nyní porovnejte výsledky obdržené činností uvedené
pod bodem 1. a 3. Správný je ten směr otáčení, který
vykazuje větší množství vody.
22
5. Montáž
Varování
Montáž čerpadla může provádět pouze
kvalifikovaný odborný personál.
Unilift AP35 a AP50: Zajistit, aby osoby
nemohly ani nedopatřením přijít do
styku s oběžným kolem.
Podle normy EN 60335-2-41/A2:2010
může tento produkt se síťovým
Pokyn
kabelem o délce 5 metrů sloužit pouze
pro vnitřní použití.
5.1 Připojení
V případě stacionární instalace se doporučuje
namontovat na tlakové potrubí šroubení, zpětný
ventil a uzavírací ventil.

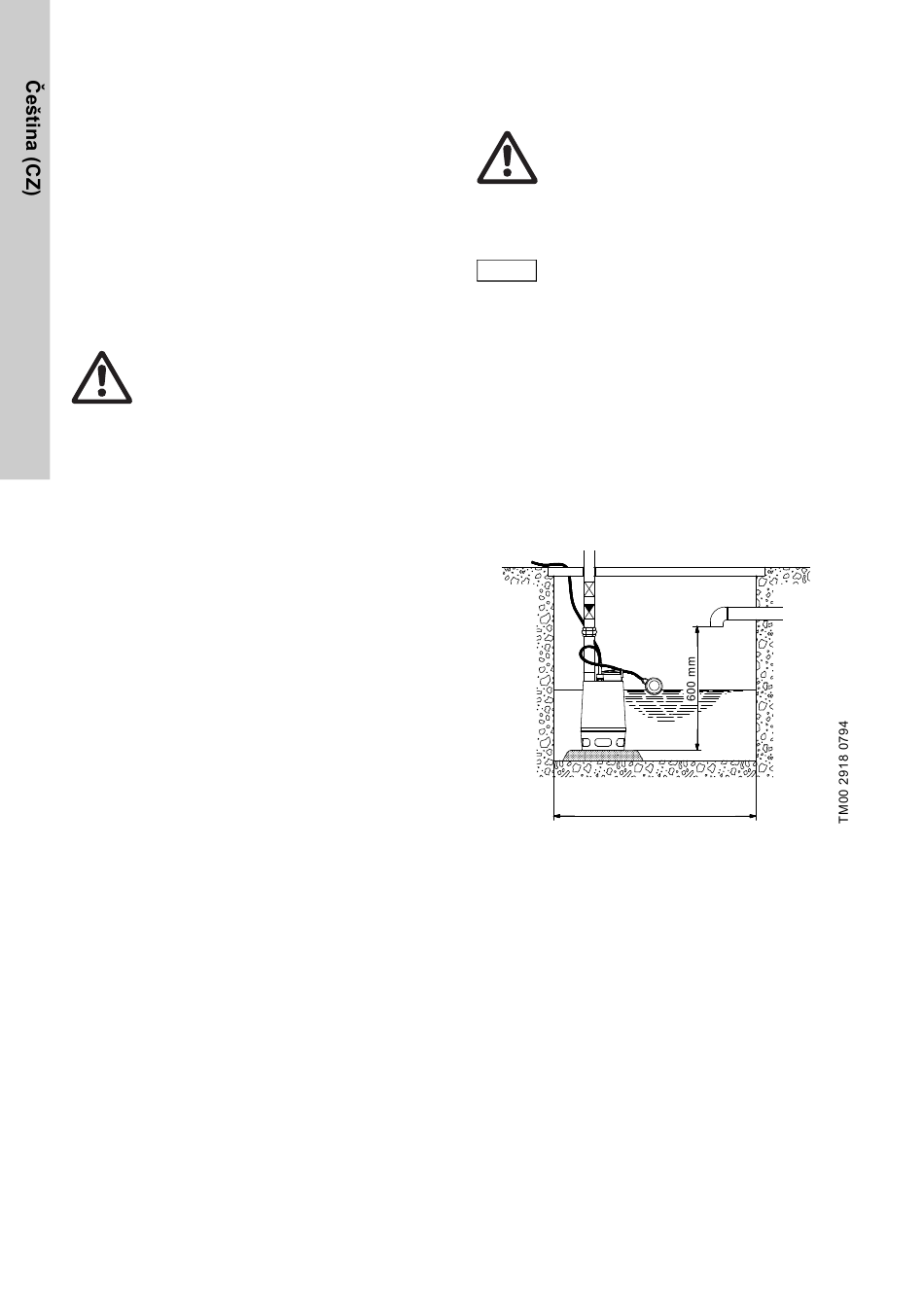

Pokud má být čerpadlo instalováno ve studni
s kabelem o minimální volné délce 10 m, tak jak je
zobrazeno na obr. 6, pak musí rozměry studny
odpovídat minimálním rozměrům uvedeným v obr. 2.
Dále je nutno čerpadlo dimenzovat tak, aby přítok
vody ke studni nebyl větší jako dopravní množství
čerpadla.
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
550 mm
Obr. 2
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
