Aviso

Como medida de precaução, a bomba

deve ser ligada a uma tomada com liga-

ção à terra. Uma instalação fixa deve

ser ligada com um disjuntor diferencial

com uma corrente de disparo < 30 mA.

As bombas trifásicas devem ser ligadas a um dis-

contactor externo, com disparo diferencial, e com um

espaço mínimo de contacto de 3 mm. A regulação

da corrente nominal do discontactor deve correspon-

der às características eléctricas da placa de identifi-

cação da bomba.

A ligação de um interruptor de nível a uma bomba

trifásica requer um discontactor electromagnético.

As bombas monofásicas têm protecção incorpo-

rada contra sobrecargas térmicas e não necessitam

de protecção adicional.

Aviso

Se o motor estiver em sobrecarga,

parará automáticamente. Após arrefe-

cimento e voltando à temperatura nor-

mal, arranca de novo automáticamente.

4.1 Verificação do sentido de rotação

(Bombas trifásicas apenas)

O sentido de rotação deve ser verificado sempre que

se liga a bomba a uma nova instalação.

Verificar o sentido de rotação do seguinte modo:

1. Colocar a bomba de forma a poder observar o

impulsor.

2. Arrancar a bomba por um período curto.

3. Observar o sentido do impulsor. A direcção cor-

recta está indicada por uma seta no ralo da aspi-

ração (no sentido dos ponteiros do relógio

quando visto por baixo). Se o impulsor roda no

sentido errado, corrija-o trocando duas das fases

de abastecimento ao motor.

Se a bomba está ligada a uma tubagem, o sentido

de rotação deve ser verificado da seguinte forma:

1. Arrancar a bomba e verificar a quantidade de

água ou a pressão na descarga.

2. Parar a bomba e trocar duas das fases de

abastecimento ao motor.

3. Arrancar a bomba e verificar a quantidade de

água ou a pressão na descarga.

4. Parar a bomba.

Comparar os resultados obtidos nos pontos 1 e 3.

A ligação que fornecer maior quantidade de água

corresponde ao sentido correcto da rotação.

5. Instalação

Aviso

A instalação da bomba deve ser feita

apenas por pessoal especializado.

Unilift AP35 e AP50: Deve-se acautelar

que ninguém contacte com o impulsor.

De acordo com a norma EN 60335-2-41/

A2:2010, este produto com cabo de

alimentação de 5 metros pode ser

Nota

usado apenas em aplicações no

interior.

5.1 Ligação

Para uma instalação fixa, é recomendável a monta-

gem de uma união, de uma válvula de retenção e de

uma válvula de seccionamento na tubagem de des-

carga.

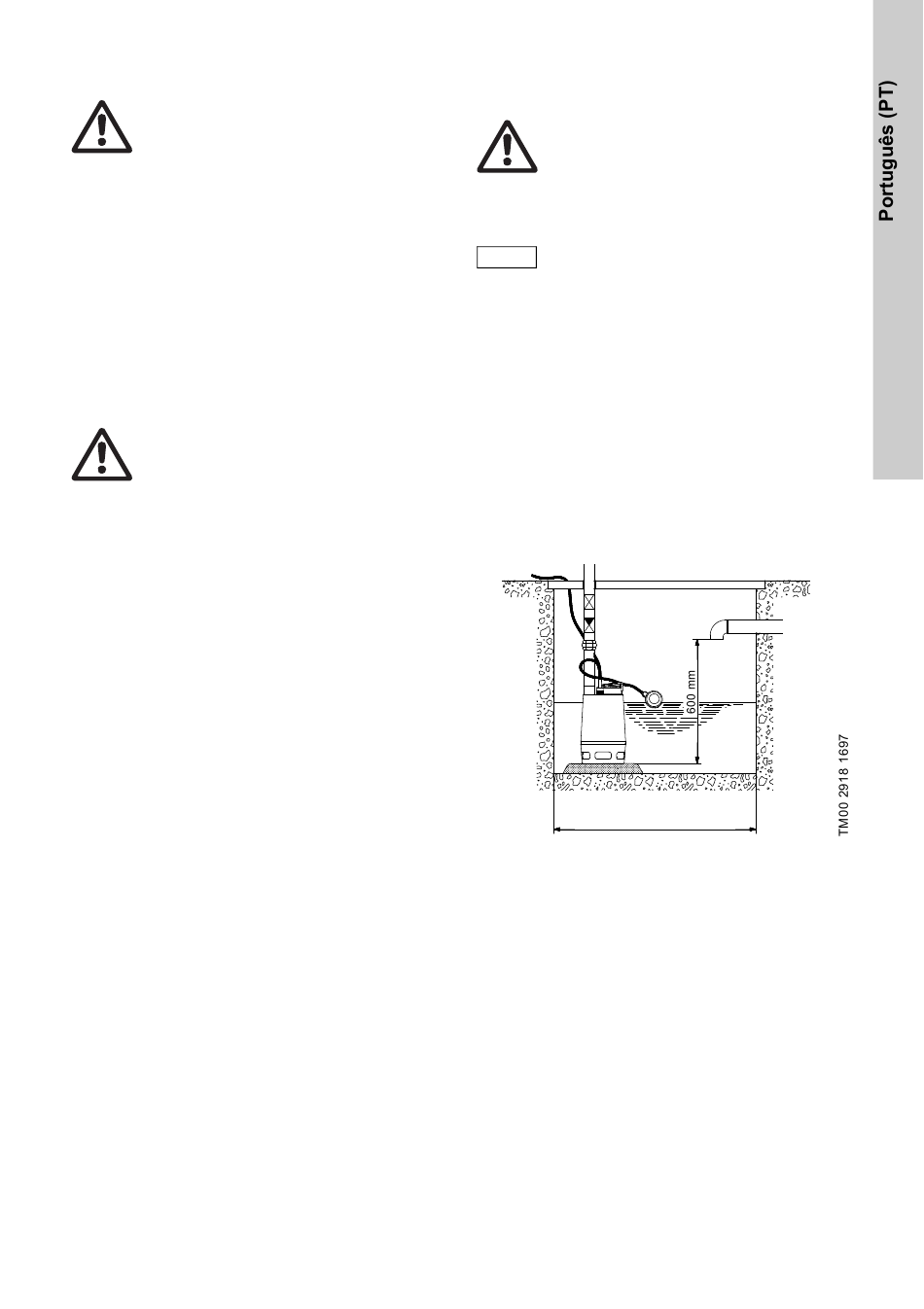

Se a bomba é instalada numa fossa ou caixa com o

comprimento mínimo de cabo de 100 mm, ver fig. 6,

as dimensões mínimas da caixa devem ser as indi-

cadas na fig. 2.

Adicionalmente, a fossa deverá estar dimensionada

segundo a relação entre o caudal de chegada da

água e a capacidade da bomba.

‹

550 mm

Fig. 2

‹

103
