Prima di iniziare le procedure di installazione, legge-
re attentamente queste istruzioni di installazione e
funzionamento. Consultare anche attentamente le
istruzioni di installazione e funzionamento allega-
te alla pompa standard. L'installazione e l'uso do-
vranno rispettare le normative locali e i procedimenti
comunemente accettati.
1. Generalità
Le GRUNDFOS E pumps sono equipaggiate con un motore a ve-
locità variabile.
La pompa include sia ingressi per segnali esterni per arresto/
avviamento e un segnale esterno sia un uscita per un segnale.
La velocità della pompa può essere quindi regolata per mezzo di
un segnale esterno 0-10 V o un potenziometro.
2. Installazione
Per assicurare il raffreddamento del motore e dell'elettronica, os-
servare le seguenti precauzioni:
•
Installare la pompa in modo da garantire un sufficiente raffred-
damento al motore.
•
La temperatura ambiente non dovrà superare i 40°C.
•
Tenere pulite le alette di raffreddamento e le palette del venti-
latore del motore.
Per ulteriori informazioni sull'installazione, leggere le istruzioni di
installazione e funzionamento della pompa.
2.1 Collegamenti elettrici
Nota: L'utente o l'installatore sarà responsabile della realizza-
zione di messa a terra e protezione adeguate in conformità con le
normative nazionali e locali in vigore. Tutte le operazioni do-
vranno essere eseguite da un elettricista qualificato.
Non eseguire mai collegamenti nella morsettiera
della pompa senza avere tolto l'alimentazione elet-
trica da almeno 5 minuti.
2.1.1 Interruttore di rete
La pompa dovrà essere collegata ad un interruttore di rete
esterno a poli universali con una separazione dei contatti di al-
meno 3 mm in ogni polo, in conformità con IEC 364.
28
2.1.2 Protezione contro le scosse elettriche - contatto
indiretto
Pagina
La pompa deve avere il collegamento a terra ed
28
essere protetta contro contatti indiretti secondo le
28
norme locali.
28
28
I conduttori di terra di protezione dovranno essere sempre con-
trassegnati dai colori giallo/verde (PE) o giallo/verde/blu (PEN).
28
2.1.3 Protezione supplementare
28
28
Se la pompa è collegata ad un impianto elettrico in cui si utilizza
28
un interruttore differenziale automatico come protezione supple-
28
mentare, tale interruttore dovrà essere contrassegnato dal se-
29
guente simbolo:
29
29
29
Nota: Quando si sceglie un interruttore differenziale automatico,
29
è necessario tenere conto della corrente di dispersione comples-
29
siva di tutte le apparecchiature elettriche presenti nell'impianto.
30
La corrente di dispersione della pompa si trova nella sezione
30
6.2 Corrente di dispersione.
31
2.1.4 Protezione del motore
31
La pompa non richiede alcuna protezione esterna in quanto è do-
31
tato di protezione termica contro il lento sovraccarico e il bloccag-
31
gio (IEC 34-11: TP 211).
31
2.1.5 Protezione contro la sovratensione
31
La pompa è protetta contro la sovratensione attraverso varistori
31
incorporati situati tra fase e neutro e tra fase e terra.
2.1.6 Tensione di alimentazione
La tensione e la frequenza di esercizio sono riportate sulla tar-
ghetta di identificazione della pompa. Accertarsi che il motore sia
idoneo all'alimentazione elettrica con la quale verrà utilizzato.
I conduttori nella morsettiera della pompa dovranno essere il più
corti possibile, ad eccezione del conduttore di terra di protezione
che dovrà avere una lunghezza tale per cui sarà l'ultimo ad es-
sere disinserito qualora il cavo venisse inavvertitamente estratto
dal suo ingresso.

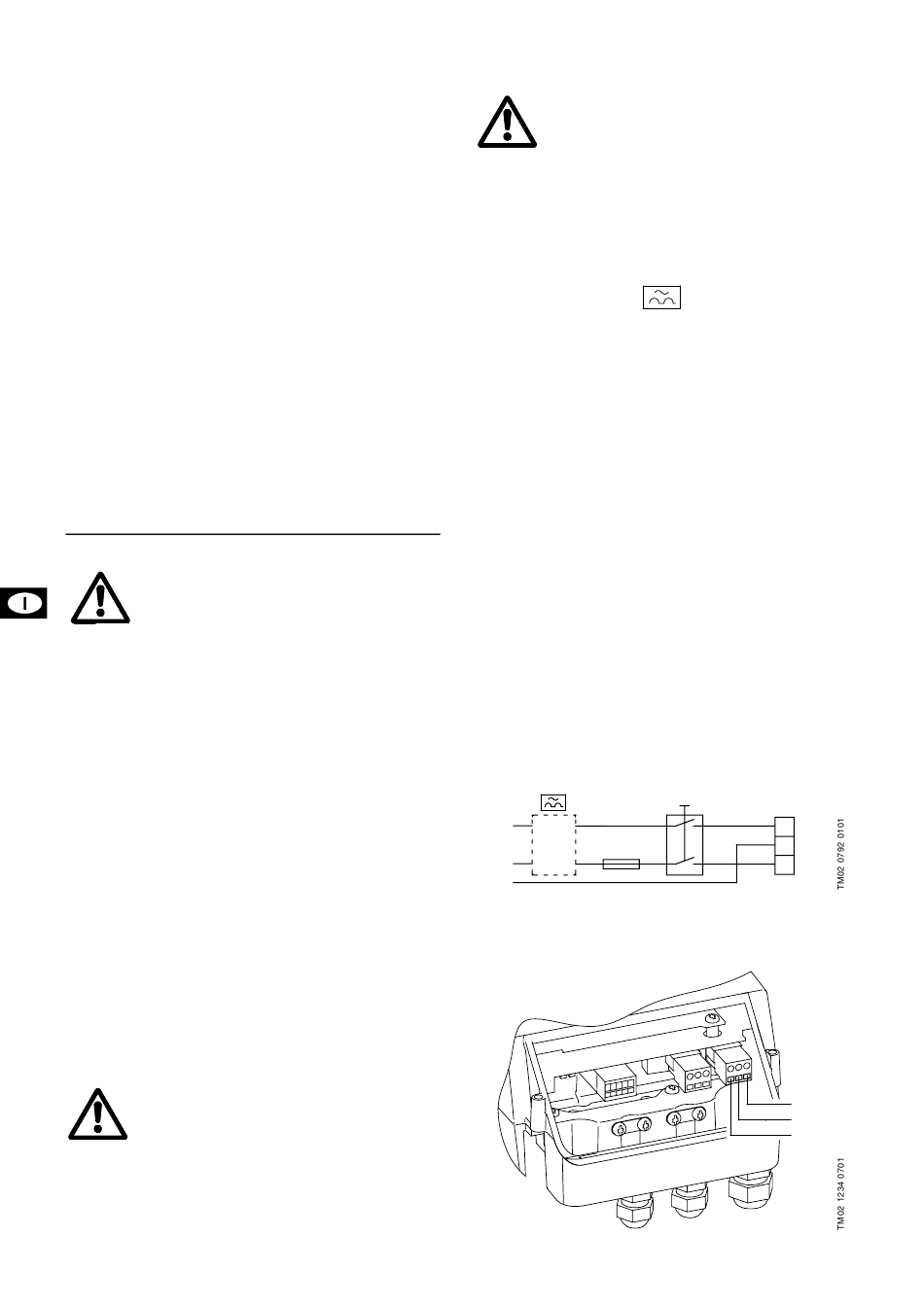

La figura 1 presenta un esempio di pompa collegata alla rete con
interruttore di rete, fusibili di riserva e protezione supplementare.
Fig. 1
N
ELCB
L
PE
Il collegamento alla rete effettivo è illustrato in fig. 2.
Fig. 2
MGE 71 e MGE 80
Max. 10 A
MGE 71 e MGE 80
N
PE
L
L
PE
N
