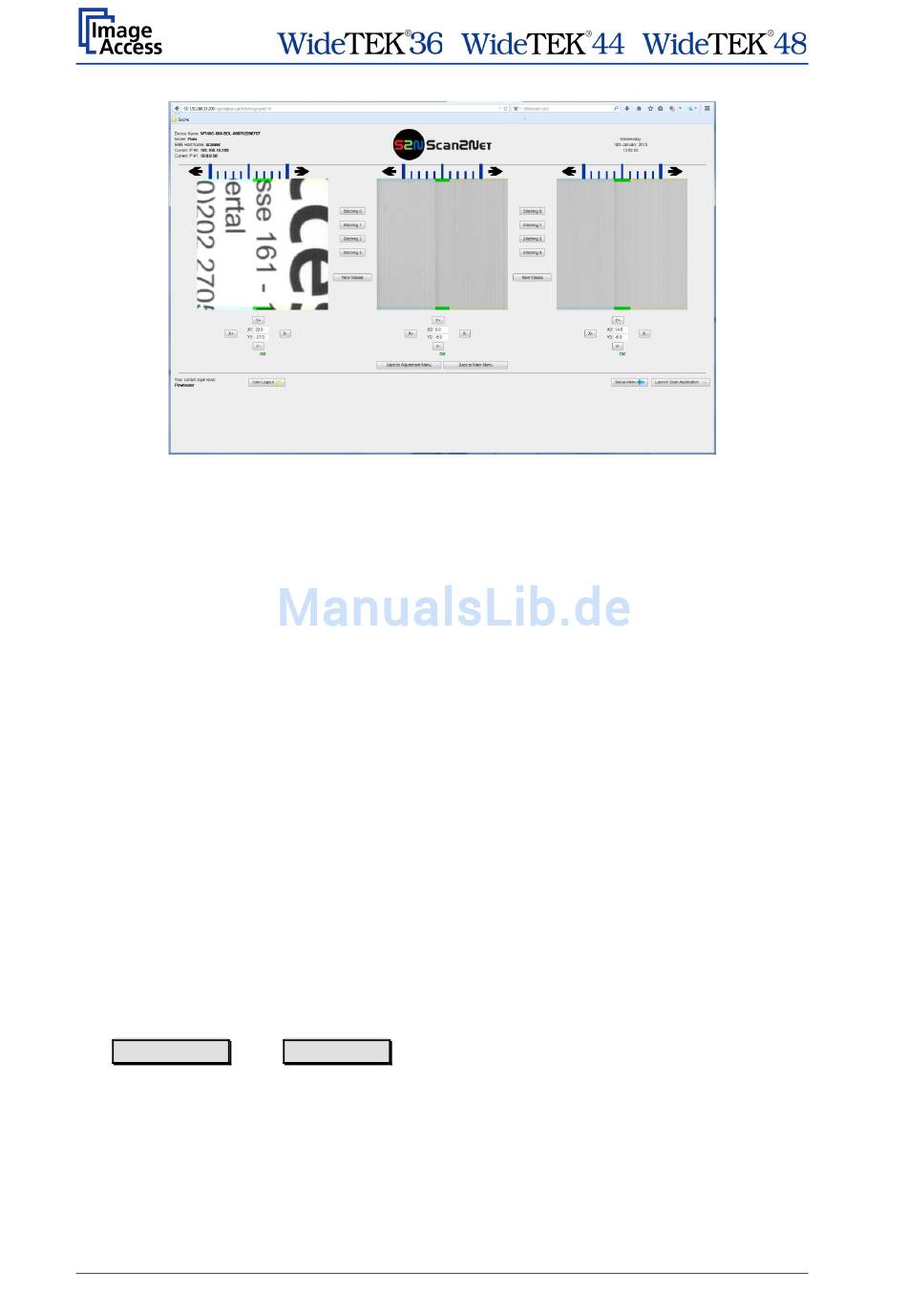

Abbildung 132: Ausschnitte der Testvorlage beim WT48

Die Stitchingfunktion kombiniert die Teilbilder der Kameras in der Kamerabox zu einem
Gesamtbild.
WideTEK ® 36:
Der linke Ausschnitt zeigt den Übergang der Bilder von Kamera 1 zu
Kamera 2, der rechte Ausschnitt zeigt den Übergang der Bilder von Kamera 2 zu
Kamera 3.
WideTEK ® 44 / 48:
Kamera 2, der mittlere Ausschnitt den Übergang von Kamera 2 zu Kamera 3 und der
rechte Ausschnitt zeigt den Übergang von Kamera 3 zu Kamera 4.
Durch Anklicken der Buttons Stitching 0 bis Stitching 3 können Ausschnitte von vier
verschiedenen Positionen (in Transportrichtung) angezeigt werden.
Klicken Sie auf Y+ oder Y- unter der Abbildung der Ausschnitte, um den jeweils rechten
Teil des Ausschnitts in vertikaler Richtung gegenüber dem linken Teil zu verschieben.
Klicken Sie auf X+ oder X- unter der Abbildung der Ausschnitte, um den jeweils rechten
Teil des Ausschnitts in horizontaler Richtung gegenüber dem linken Teil zu verschieben.
Verwenden sie die Buttons Stitching 0 bis Stitching 3, um die Ergebnisse an definierten
Positionen zu überprüfen.
Ziel der Einstellung ist es, eine minimale Verschiebung an den dargestellten Übergängen
zu erhalten.
Unter dem Y- signalisiert ein grünes OK, wenn die Stitchingeinstellung auf passende
Werte eingestellt ist.
Wenn die Werte für die Stitchingeinstellung auf ein Minimum eingestellt ist, klicken Sie
auf Einstellmenü oder Hauptmenü , um die Einstellungen zu speichern und um zum
entsprechenden Menü zu wechseln.
