D.5.1.6 Stitching

Verwenden Sie die Testvorlage WT36C-Z-02-A, um die Stitchingabweichung einzustellen.
Diese Testvorlage gehört zum Lieferumfang des Scanners.
Alternativ kann ein Bogen Millimeterpapier, Mindestgröße DIN A3, verwendet werden.
Dieser Bogen muss für die Messung mittig im Dokumenteneinzug positioniert werden.
Legen Sie die Testvorlage WT36C-Z-02-A wie gezeigt in den Dokumenteneinzug.

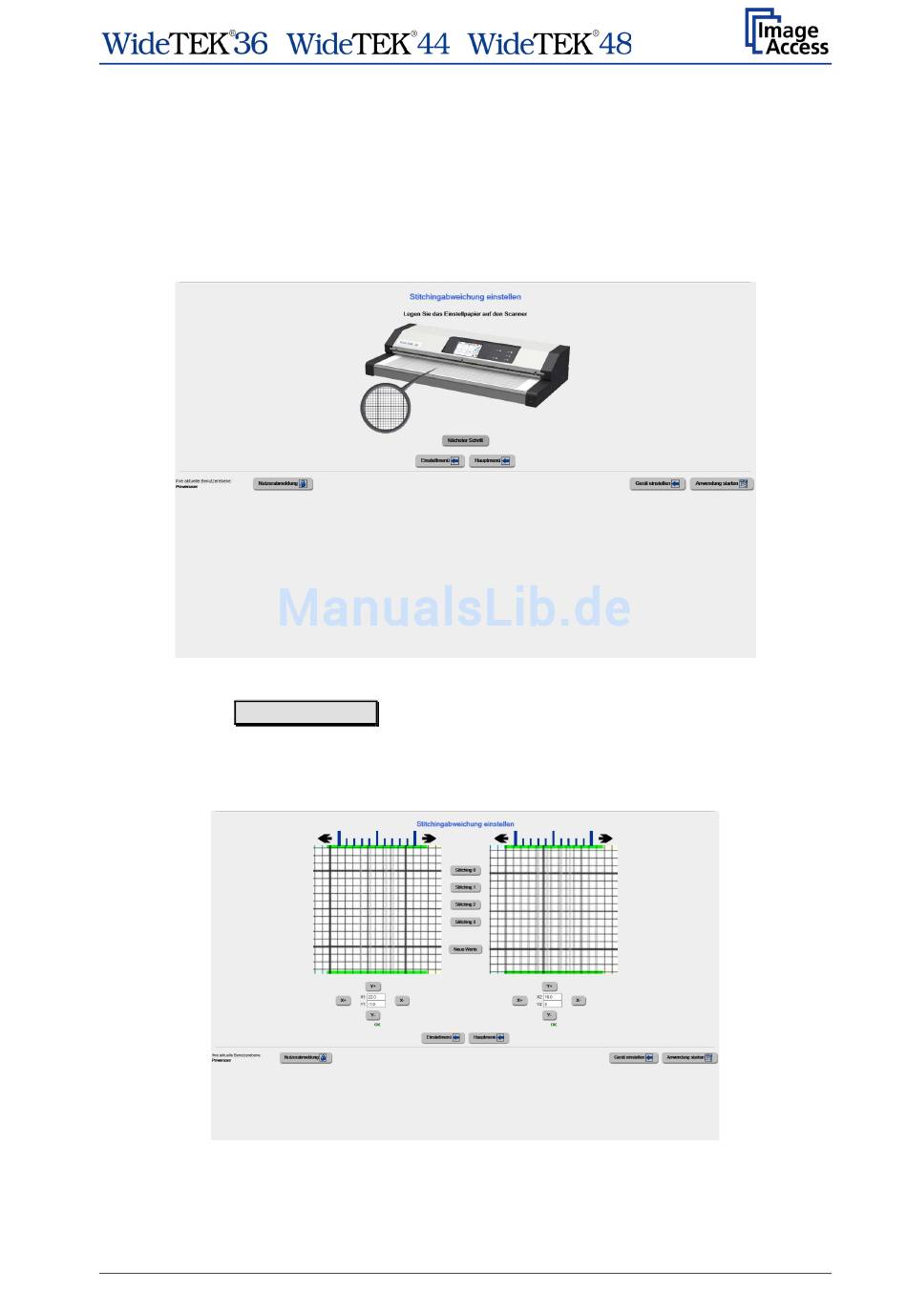

Abbildung 130: Startbild Stitchingabweichung einstellen

Klicken Sie auf Nächster Schritt . Die Messung startet und die Testvorlage wird bis zur
Messposition eingezogen.
Nach dem Abschluss der Messung zeigt der Bildschirm zwei Ausschnitte (WT36) / drei
Ausschnitte (WT48) der Testvorlage.

Abbildung 131: Ausschnitte der Testvorlage beim WT36

Setup Handbuch Seite 143
