Das Bild im Touchscreen wechselt und zeigt das Startbild des Setup-Menüs.-

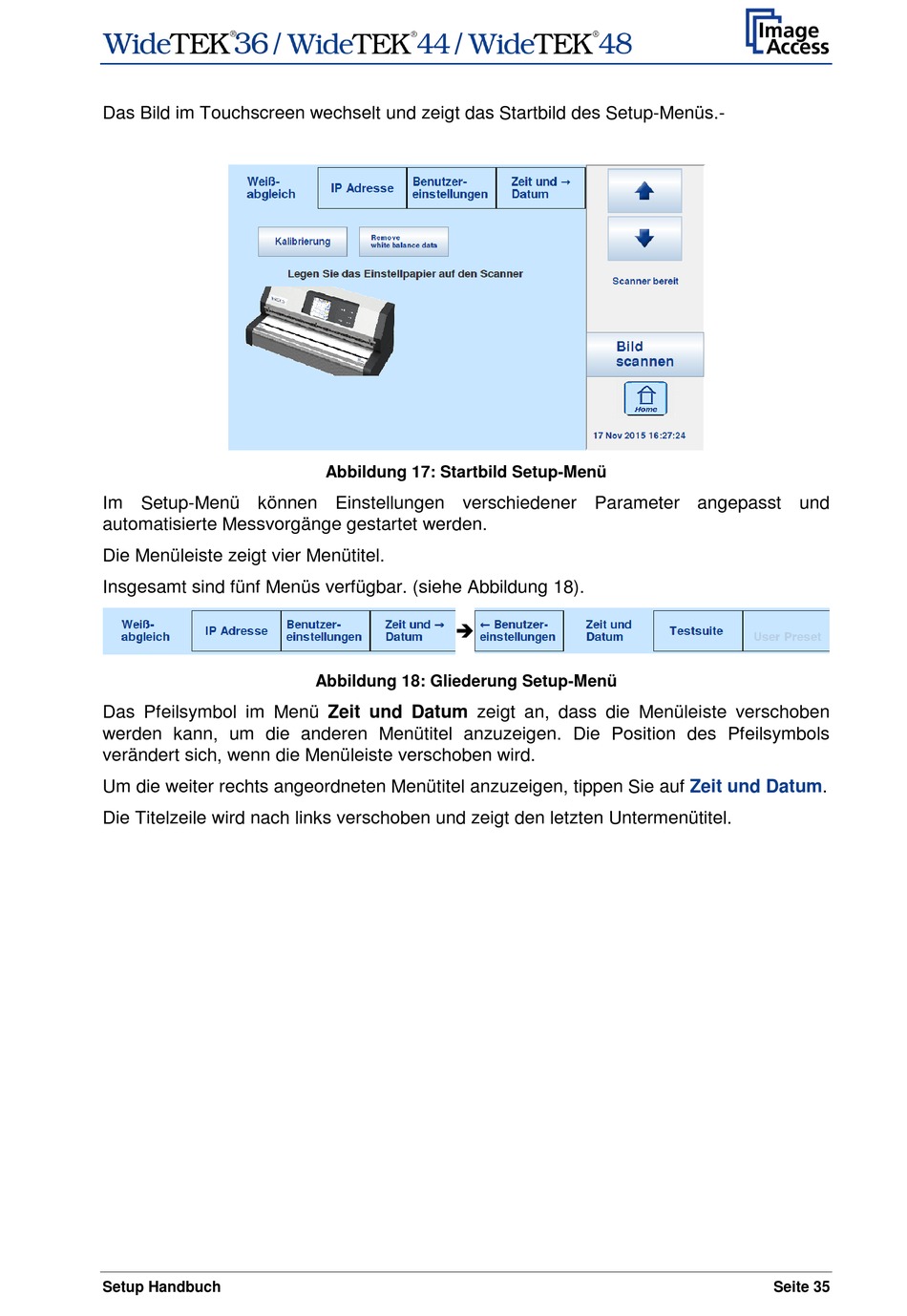

Abbildung 17: Startbild Setup-Menü
Im Setup-Menü können Einstellungen verschiedener Parameter angepasst und
automatisierte Messvorgänge gestartet werden.
Die Menüleiste zeigt vier Menütitel.
Insgesamt sind fünf Menüs verfügbar. (siehe Abbildung 18).

Abbildung 18: Gliederung Setup-Menü
Das Pfeilsymbol im Menü Zeit und Datum zeigt an, dass die Menüleiste verschoben
werden kann, um die anderen Menütitel anzuzeigen. Die Position des Pfeilsymbols
verändert sich, wenn die Menüleiste verschoben wird.
Um die weiter rechts angeordneten Menütitel anzuzeigen, tippen Sie auf Zeit und Datum.
Die Titelzeile wird nach links verschoben und zeigt den letzten Untermenütitel.
Setup Handbuch Seite 35
