Navigation Durch Die Menüs - Image Access WideTEK 48 Handbuch

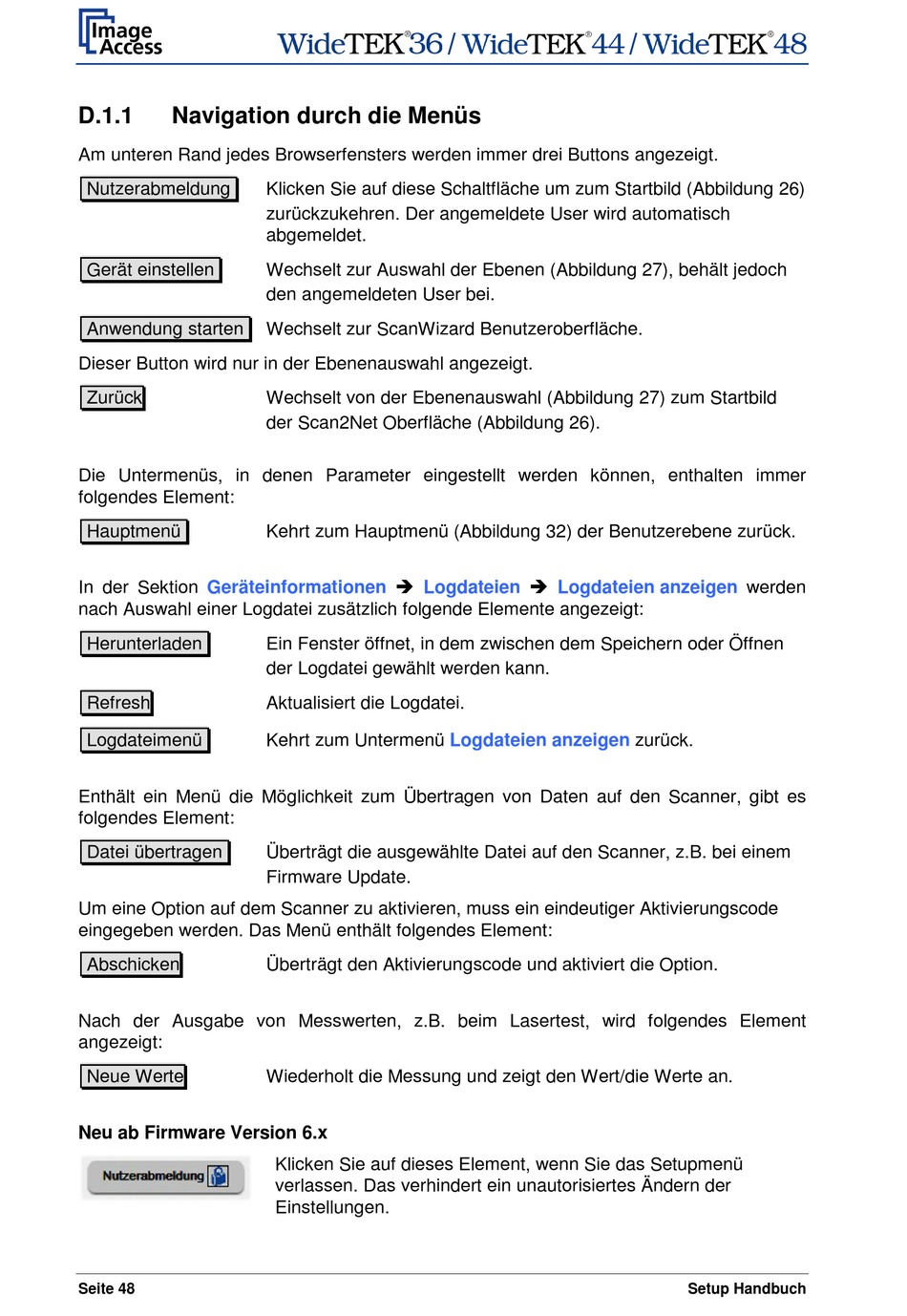

D.1.1 Navigation durch die Menüs
Am unteren Rand jedes Browserfensters werden immer drei Buttons angezeigt.
Nutzerabmeldung
Gerät einstellen
Anwendung starten
Dieser Button wird nur in der Ebenenauswahl angezeigt.
Zurück
Die Untermenüs, in denen Parameter eingestellt werden können, enthalten immer
folgendes Element:
Hauptmenü
In der Sektion Geräteinformationen
nach Auswahl einer Logdatei zusätzlich folgende Elemente angezeigt:
Herunterladen
Refresh
Logdateimenü
Enthält ein Menü die Möglichkeit zum Übertragen von Daten auf den Scanner, gibt es
folgendes Element:
Datei übertragen
Um eine Option auf dem Scanner zu aktivieren, muss ein eindeutiger Aktivierungscode
eingegeben werden. Das Menü enthält folgendes Element:
Abschicken
Nach der Ausgabe von Messwerten, z.B. beim Lasertest, wird folgendes Element
angezeigt:
Neue Werte
Neu ab Firmware Version 6.x
Seite 48
Klicken Sie auf diese Schaltfläche um zum Startbild (Abbildung 26)
zurückzukehren. Der angemeldete User wird automatisch
abgemeldet.
Wechselt zur Auswahl der Ebenen (Abbildung 27), behält jedoch
den angemeldeten User bei.
Wechselt zur ScanWizard Benutzeroberfläche.
Wechselt von der Ebenenauswahl (Abbildung 27) zum Startbild
der Scan2Net Oberfläche (Abbildung 26).
Kehrt zum Hauptmenü (Abbildung 32) der Benutzerebene zurück.

Logdateien
Ein Fenster öffnet, in dem zwischen dem Speichern oder Öffnen
der Logdatei gewählt werden kann.
Aktualisiert die Logdatei.
Kehrt zum Untermenü
Überträgt die ausgewählte Datei auf den Scanner, z.B. bei einem
Firmware Update.
Überträgt den Aktivierungscode und aktiviert die Option.
Wiederholt die Messung und zeigt den Wert/die Werte an.
Klicken Sie auf dieses Element, wenn Sie das Setupmenü
verlassen. Das verhindert ein unautorisiertes Ändern der
Einstellungen.
/

Logdateien anzeigen
Logdateien anzeigen
/
werden
zurück.
Setup Handbuch
