4. MONTAGE: ______________________________________________________________________________________________________
4.1. Netzgerät
Das NETZGERÄT der Astralpool Chlore System immer SENKRECHT und auf einer festen Oberfläche (Mauer) montieren, so wie es im
Montageplan dargestellt ist (Abb. 1). Um einen optimalen Erhaltungszustand zu erreichen, empfiehlt es sich das Gerät an einer trockenen und
gut durchlüfteten Stelle zu montieren. Das NETZGERÄT der Astralpool Chlore System sollte nicht der Witterung ausgesetzt sein, denn es ist
nicht Wasserdicht.
Vermeiden Sie insbesondere die Bildung ätzender Korrosionsmedien wegen der PH-vermindernden Lösungen (genau gesagt, die Formeln mit
„HCl"-Salzsäure). Das Astralpool Chlore System nicht in der Nähe der Lagerungsorte dieser Produkte montieren. Wir empfehlen dringlichst die
Benutzung von Produkten auf der Basis von Natriumhydrogensulfid oder aufgelöster Schwefelsäure.
Der Anschluss des Netzgerätes an das Stromnetz muss im elektrischen Steuerkasten der Filteranlage erfolgen, so dass die Pumpe und das
Astralpool Chlore System gleichzeitig angeschlossen werden.
4.2. Elektrolysezelle
Die Elektrolysezelle besteht aus durchsichtigem Polymer und in ihrem Innern befinden sich die Elektroden. Die Elektrolysezelle sollte an einer
trockenen, nicht der Witterung ausgesetzten Stelle, installiert werden und immer nach dem Filtersystem angeschlossen werden. Wenn noch
andere Elemente zur Anlage gehören wie z. B. Wärempumpen, Steuerungssysteme, usw., sollten diese immer vor dem Elektrolysesystem
angeschlossen werden.
Die Elektrolysezelle sollte an einer gut erreichbaren Stelle installiert werden, so dass der Benutzer die Elektroden gut erreichen kann. Am
besten ist es, wenn die Elektrolysezelle VERTIKAL auf der Rohrleitung montiert wird und mit zwei Ventilen vom Rest der Anlage getrennt
werden kann; dies erleichtert die Wartungsarbeiten ohne dass dazu das Schwimmbad ganz oder teilweise geleert werden muss.
Falls die Zelle im by-pass montiert wird (empfohlene Option), muss ein Ventil zur Regulierung der Strömung installiert werden. Bevor Sie mit
der entgültigen Montage des Systems beginnen, sollten Sie folgende Ratschläge beachten:

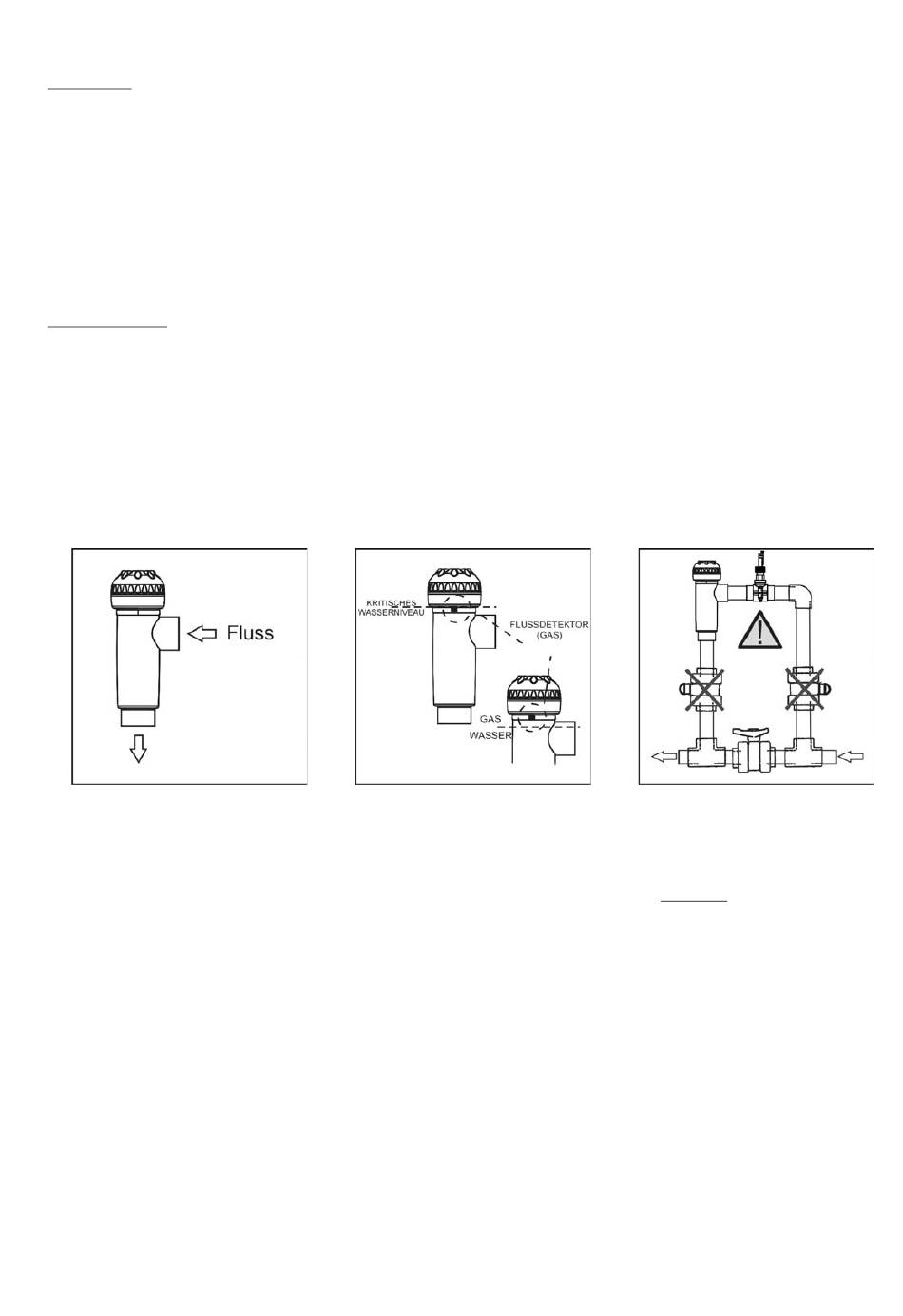

Abb. 2
1.
Die
in
der
Zelle
Strömungsrichtung
muss
beachtet werden. Die in der Tabelle
„TECHNISCHE
angegebene Mindestdurchflussmengen
für die verschiedenen Modelle, müssen
vom
Umlaufsystem
werden. (Siehe Absatz 8).
angegebene
2. Das Flussdetektor wird aktiviert
unbedingt
wenn kein Wasserumlauf (Strömung) in
der Zelle registriert wird oder wenn
ANGABEN"
dieser sehr gering ist. Wenn das Gas
bei der Elektrolyse nicht abgelassen
wird, entstehen eine Blase welche die
eingehalten
Hilfselektrode
(elektronische Detektion). Daher, wenn
die Elektroden in die Zelle eingeführt
werden, sollte sich die Niveausonde
(Hilfselektrode) im oberen Bereich der
Zelle befinden. Am besten sollten Sie
die Hilfselektrode so plazieren wie auf
der Abbildung dargestellt ist. Um eine
übermässige
Elektroden zu vermeiden, sollten diese
im Inneren der Zelle parallel zur
Wasserströmung gelegt werden .
Abb. 3
elektrisch
isoliert
Schwingung
der
4
Abb. 4
3. ACHTUNG: wenn beide Ventile,
Eingangs-
und
Ausgangsventil
Rohrleitung,
dort
wo
Elektrolysezelle
angeschlossen
gleichzeitig
geschlossen
funktioniert
der
Strömungs-Messer
nicht richtig und kann sogar beschädigt
werden.
Obwohl
dies
ausgesprochen
ungewöhnliche
Situation darstellt, da das Astralpool
Chlore
Smart+
System
zusätzlichen
externen
Flussdetektor
(Flussschalter)
besitzt,
kann
vermieden
werden,
indem
Rückflussventil zum Schwimmbad nach
dem Einbau des Geräts verriegelt wird.
Somit kann es nicht aus Versehen
manipuliert werden.
zur
die
ist,
werden
eine
einen
sie
das
