4.3. Collegamenti elettrici della cellula d' elettrolisi
A causa dell'intensità di corrente relativamente elevata che circola per i cavi di alimentazione della cella elettrolitica, non si deve assolutamente
modificare la lunghezza né il diametro degli stessi senza consultare previamente il suo distributore autorizzato Astralpool. Il cavo di
connessione cellula-alimentatore deve essere necessariamente della lunghezza massima specificata in questo Manuale: Smart+ 60 / 42350,
7.5 m.; Smart+ 100 / 42351, 4 m.; Smart+ 160 / 42352, 3 m.
4.4. Installazione del rivelatore di flusso esterno
Oltre al rivelatore di flusso interno (rivelatore di gas) installato in tutti i sistemi Astralpool Chlore, i sistemi della gamma Smart+ sono dotati di un
rivelatore di flusso aggiuntivo di tipo meccanico (interruttore di flusso).

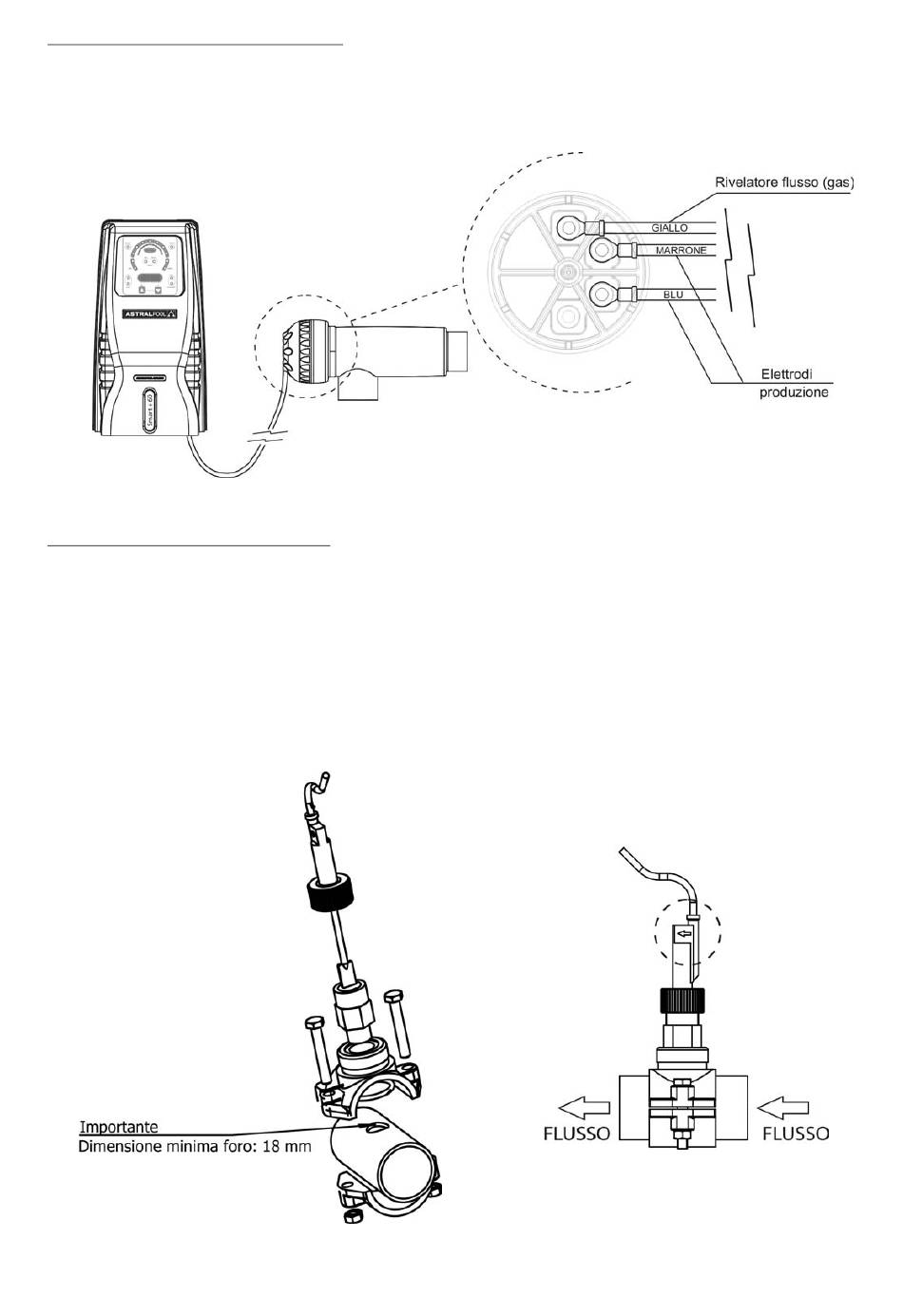

1. Installare la flangia fornita su un tratto della tubazione situato in prossimità dell'ingresso della cellula d'elettrolisi. La flangia dovrà
essere installata in posizione orizzontale rispetto al pavimento (ver Fig. 10).
2. Installare il rivelatore di flusso (interruttore di flusso) in dotazione, sempre in verticale, sul portasonda fornito con il sistema (Fig. 10).
3. Sulla testa del rivelatore di flusso è segnata una freccia; assicurarsi che quest'ultima sia parallela all'asse della tubazione e sia rivolta
nella direzione del flusso d'acqua (Fig. 11).
4. Non installare il rivelatore di flusso vicino ad oggetti ferromagnetici, dato che possono influire sul funzionamento del dispositivo
magnetico collocato al suo interno e pertanto diminuirne l'affidabilità.
