4. INSTALLAZIONE :_________________________________________________________________________________________________
4.1. Installazione dell'ALIMENTATORE
Installare sempre l'ALIMENTATORE del sistema Astralpool Chlore in modo VERTICALE e su una superficie (parete) rigida così come si mostra
nello schema di installazione raccomandata. Per garantire il buono stato di conservazione, si deve installare l'impianto in un luogo asciutto e
ben ventilato. Il grado di tenuta dell'ALIMENTATORE del sistema Astralpool Chlore non permette la sua esposizione alle intemperie.
L'ALIMENTATORE dovrebbe essere installato sufficientemente lontano dalla cella elettrolitica in modo che non possa ricevere accidentalmente
spruzzi di acqua.
Evitare assolutamente la formazione di ambienti corrosivi dovuti alle soluzioni che abbassano il pH (in particolare quelle che contengono acido
cloridrico "HCl"). Non installare il sistema Astralpool Chlore vicino ai luoghi di stoccaggio di questi prodotti. Raccomandiamo vivamente l'uso di
prodotti a base di bisolfato sodico o acido solforico diluito.
La connessione dell'alimentatore alla rete elettrica deve essere effettuata nel quadro di manovra del depuratore, in modo che la pompa ed il
sistema Astralpool Chlore si accendano simultaneamente.
4.2. Installazione della cellula d'elettrolisi
La cella elettrolitica è fabbricata in polimero trasparente dentro il quale si trovano gli elettrodi. La cella elettrolitica dovrebbe essere installata in
un luogo protetto dall'intemperie, sempre in mandata ed a valle di qualsiasi altro dispositivo dell'impianto come pompe di calore, sistemi di
controllo, ecc.; questi dovrebbero essere sempre collocati prima del sistema di elettrolisi.
L'installazione dovrebbe essere effettuata in modo tale da permettere il facile accesso dell'utente agli elettrodi installati. La cella elettrolitica
deve essere posizionata sempre in modo VERTICALE ad un'altezza tale della tubazione che possa essere isolata dal resto dell'impianto
mediante due valvole, allo scopo di poter realizzate le operazioni di manutenzione della stessa senza dover svuotare totalmente o parzialmente
la piscina.
Nel caso in cui la cellula sia installata in by-pass (opzione raccomandata), si dovrà inserire una valvola che ne regoli il flusso all'interno. Prima
di procedere all'installazione definitiva del sistema, tenere conto delle seguenti raccomandazioni:

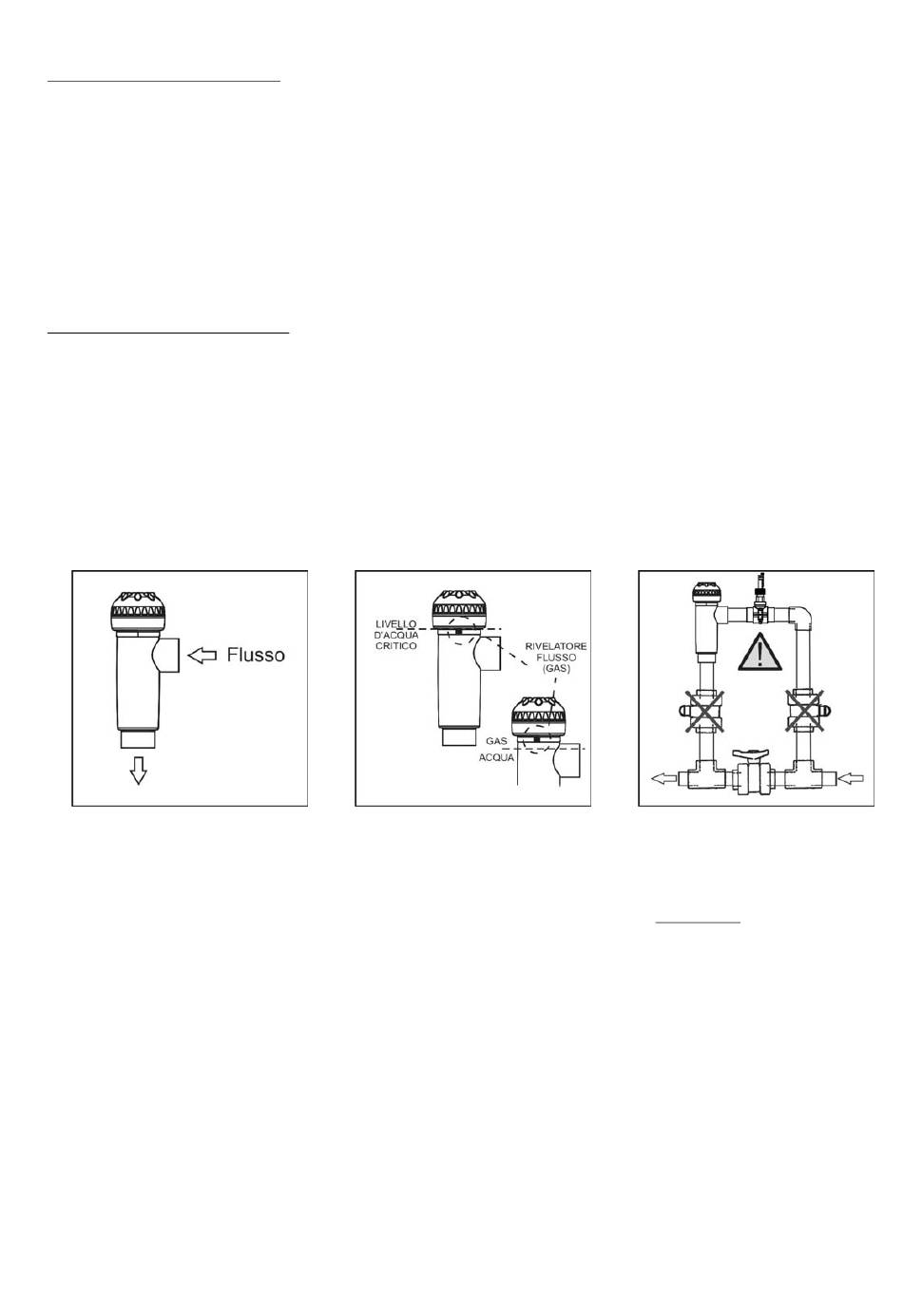

Fig. 2
1. Rispettare il senso di flusso indicato
nella cella. Il sistema di ricircolo deve
garantire il flusso minimo indicato nella
precedente Tabella di SPECIFICHE
TECNICHE per ogni modello (vedere
Sezione 8).
Fig. 3
2. Il sistema rivelatore di flusso si attiva
in caso di assenza o scarsità di ricircolo
(flusso) di acqua attraverso la cella. La
non evacuazione del gas di elettrolisi
produce una sacca che
elettricamente l'elettrodo
(rilevamento elettronico).
inserendo gli elettrodi nella cella, la
sonda di livello (elettrodo ausiliario)
dovrà rimanere situata nella parte
superiore della stessa. La disposizione
più sicura è quella dello schema di
installazione raccomandata. Per evitare
un'eccessiva vibrazione degli elettrodi,
questi dovrebbero essere
all'interno della cella parallelamente al
flusso di acqua.
4
3. ATTENZIONE: il rivelatore di flusso
non funzionerà correttamente, con il
conseguente rischio di rottura della
cellula,
isola simultaneamente le valvole di entrata
ausiliare ed uscita alla tubazione dove deve
Pertanto, essere installata la cella elettrolitica.
Nonostante
inusuale, poiché il sistema Astralpool
Chlore Smart+ dispone d' un rivelatore
di flusso
(commutatore di flusso), può essere
evitata bloccando, una volta installato
l'impianto, la valvola di ritorno verso la
collocati piscina, in modo che non possa essere
manipolata accidentalmente.
Fig. 4
se si chiudono
sia una situazione
esterno addizionale
