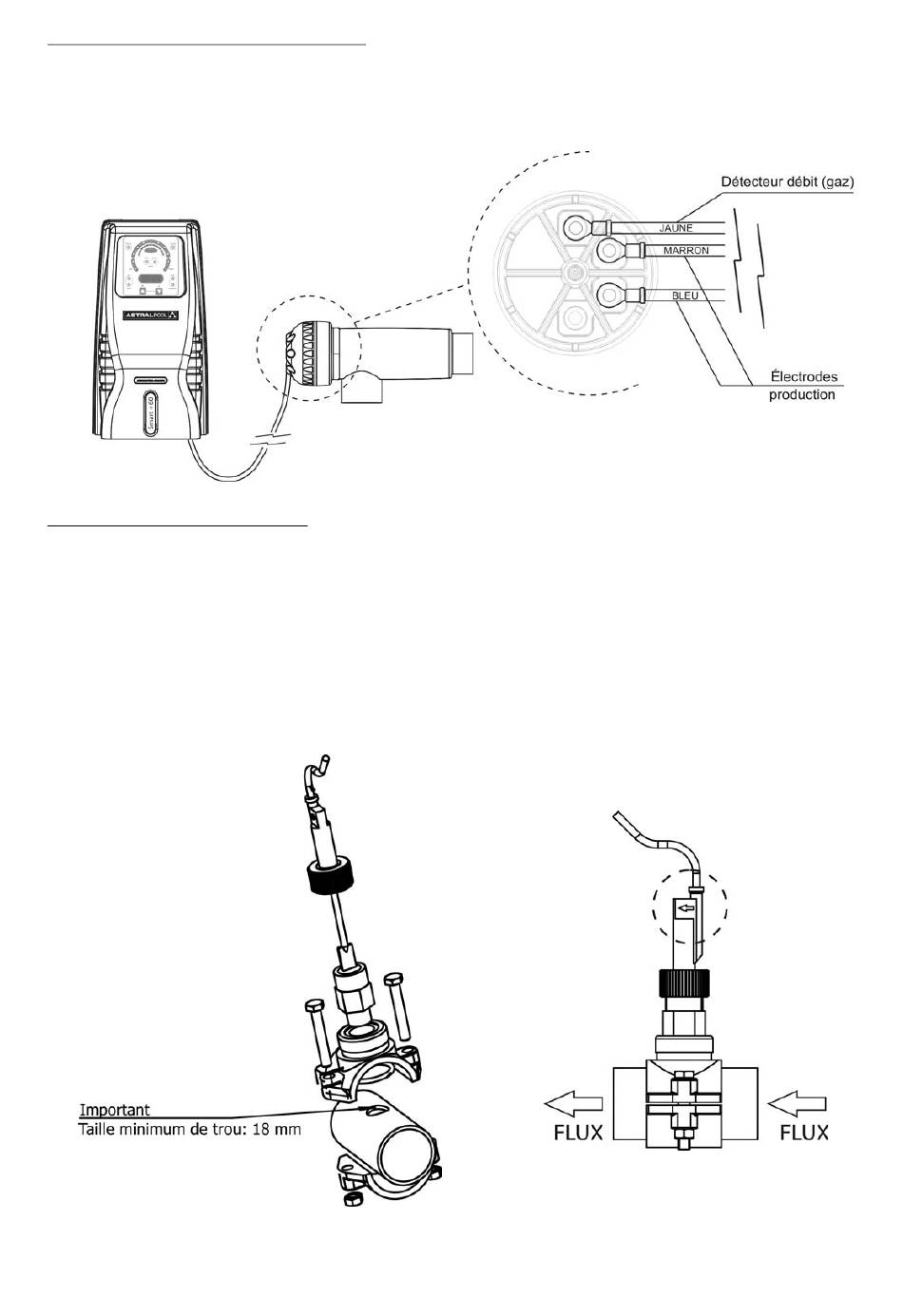

4.3. Connexions électriques de la cellule d'électrolyse
Réaliser l'interconnexion entre la cellule d'électrolyse et la source d'alimentation selon le schéma suivant. Dû à l'intensité relativement élevée
du courant qui circule dans les câbles d'alimentation de la cellule d'électrolyse, la longueur et la section de ceux-ci ne doivent en aucun cas
être modifiés sans consulter au préalable votre distributeur agréé ASTRALPOOL. Le câble de connection cellule-source d'alimentation doit
nécessairement être de la longueur maximale recommandée dans ce Manuel : Smart+ 60 / 42350, 7.5 m.; Smart+ 100 / 42351, 4 m.; Smart+
160 / 42352, 3 m.
4.4. Installation du détecteur de flux externe
En plus du détecteur de flux interne (détecteur gaz) installé sur tous les équipements Astralpool Chlore, les systèmes de la gamme Smart+
disposent d'un détecteur de flux additionnel de type mécanique (interrupteur flux).
1.
Placer la monture fournie dans un tronçon de la tuyauterie situé à l'entrée de la cellule d'électrolyse. La monture devra être toujours
installée en position horizontale au sol.
2.
Installer le détecteur de flux (interrupteur flux) fourni toujours verticalement dans le porte-sondes fourni avec l'équipement (Fig. 10).
3.
Une flèche est marquée sur la tête du détecteur de flux. Assurez-vous que cette flèche est parallèle à l'axe de la conduite et qu'elle
coïncide avec la direction du flux de l'eau (Fig. 11).
4.
Éviter d'installer le détecteur de flux à proximité d'objets ferromagnétiques. Ces objets peuvent influencer le fonctionnement du
dispositif magnétique situé à l'intérieur et diminuer, par conséquent, sa fiabilité.
Fig. 10
Fig.9b
6
Fig. 11
