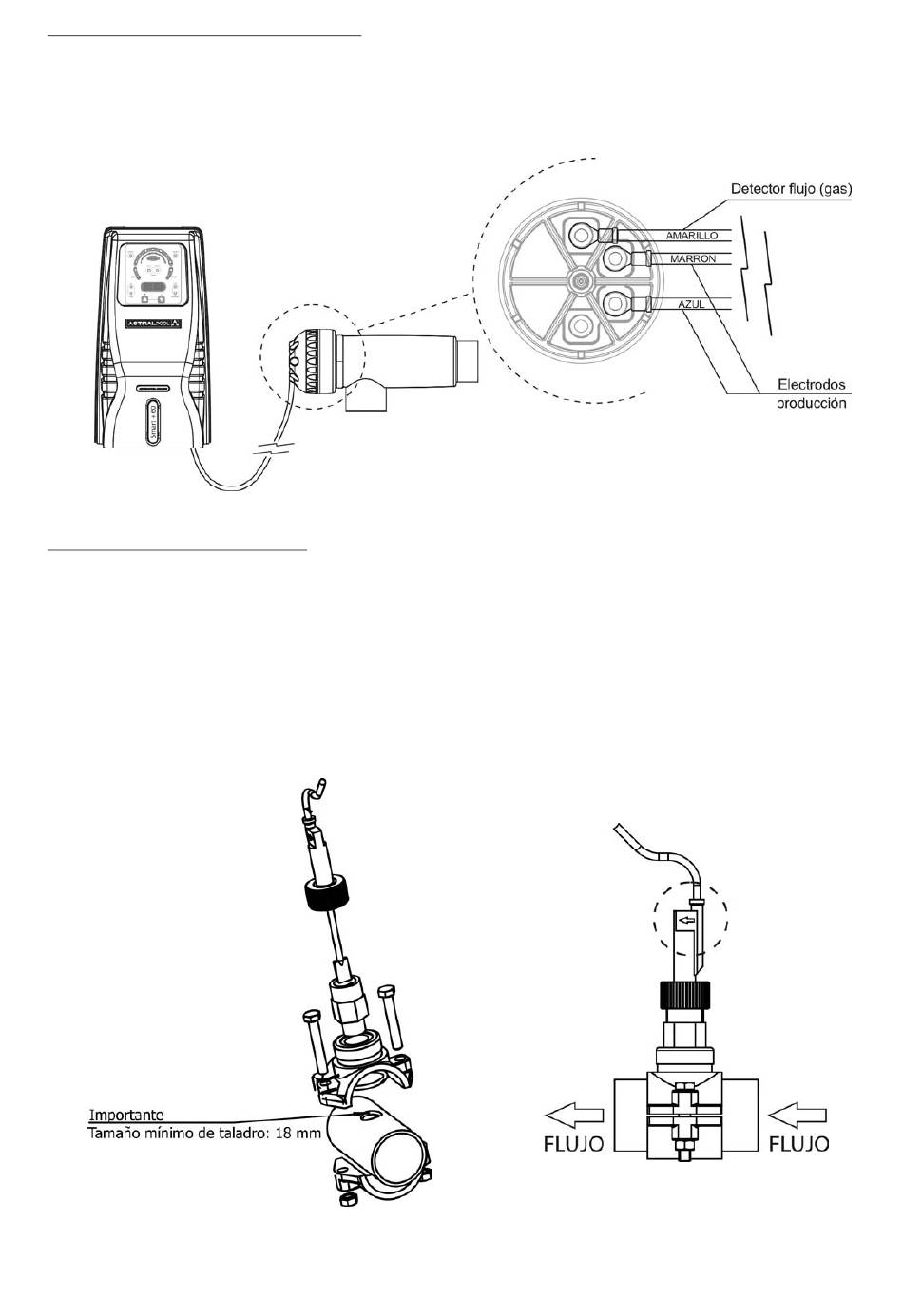

4.3. Conexiones eléctricas de la célula de electrolisis
Realizar la interconexión entre la célula de electrolisis y la fuente de alimentación según los siguientes esquemas. Debido a la relativamente
elevada intensidad de corriente que circula por los cables de la célula de electrolisis, en ningún caso debe modificarse la longitud ni la sección
de los mismos, sin consultar previamente a su distribuidor AstralPool autorizado. EL cable de conexión célula-fuente de alimentación debe ser
necesariamente de la longitud máxima recomendada en este Manual, no debiéndose exceder en ningún caso la longitud máxima establecida
para cada modelo): Smart+ 60 / 42350, 7.5 m.; Smart+ 100 / 42351, 4 m.; Smart+ 160 / 42352, 3 m.
4.4. Instalación del detector de flujo externo
Además del detector de flujo interno (detector gas) instalado en todos los equipos Astralpool Chlore, los sistemas de la gama Smart+ disponen
de un detector de flujo adicional de tipo mecánico (interruptor flujo).
1. Colocar el collarín suministrado en un tramo de la tubería situado a la entrada de la célula de electrolisis. El collarín deberá instalarse
siempre en posición horizontal al suelo (ver Fig. 10).
2. Instalar el detector de flujo (interruptor flujo) suministrado siempre de forma vertical en el collarín (Fig.10).
3. Existe una flecha marcada en la cabeza del detector de flujo. Asegúrese que la flecha está paralela al eje de la tubería y apunta a la
dirección del flujo de agua (Fig. 11).
4. Evite instalar el detector de flujo cerca de objetos ferromagnéticos. Estos objetos pueden influenciar el funcionamiento del dispositivo
magnético alojado en su interior, y por lo tanto, disminuir su fiabilidad.
Fig. 10
Fig.9b
6
Fig. 11
