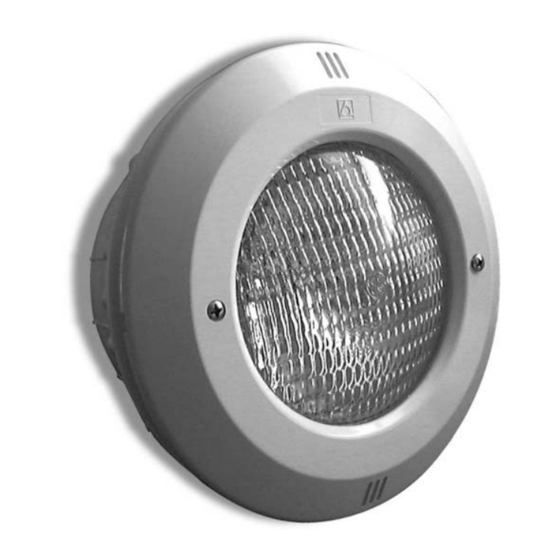

UNDERWATER LIGHT STANDARD SERIES
PROJECTEUR SOUS-MARIN SÉRIE STANDARD
PROYECTOR SUBACUÁTICO SERIE STANDARD
FARO SUBACQUEO SERIA STANDARD
UNTERWASSER-SCHEINWERFER STANDARD SERIE
FARO SUBACQUEO SÉRIE STANDARD
INSTALLATION AND MAINTENANCE MANUAL
MANUEL D'INSTALLATION ET D'ENTRETIEN
MANUAL DE INSTALACIÓN Y MANTENIMIENTO
MANUALE DI INSTALAZIONE E MANUTENZIONE
EINBAU-UND BETRIEBSANLEITUNG
MANUAL DE INSTRUÇÕES E MANUTENÇÃO
Werbung
Verwandte Anleitungen für Astralpool STANDARD Serie
Inhaltszusammenfassung für Astralpool STANDARD Serie

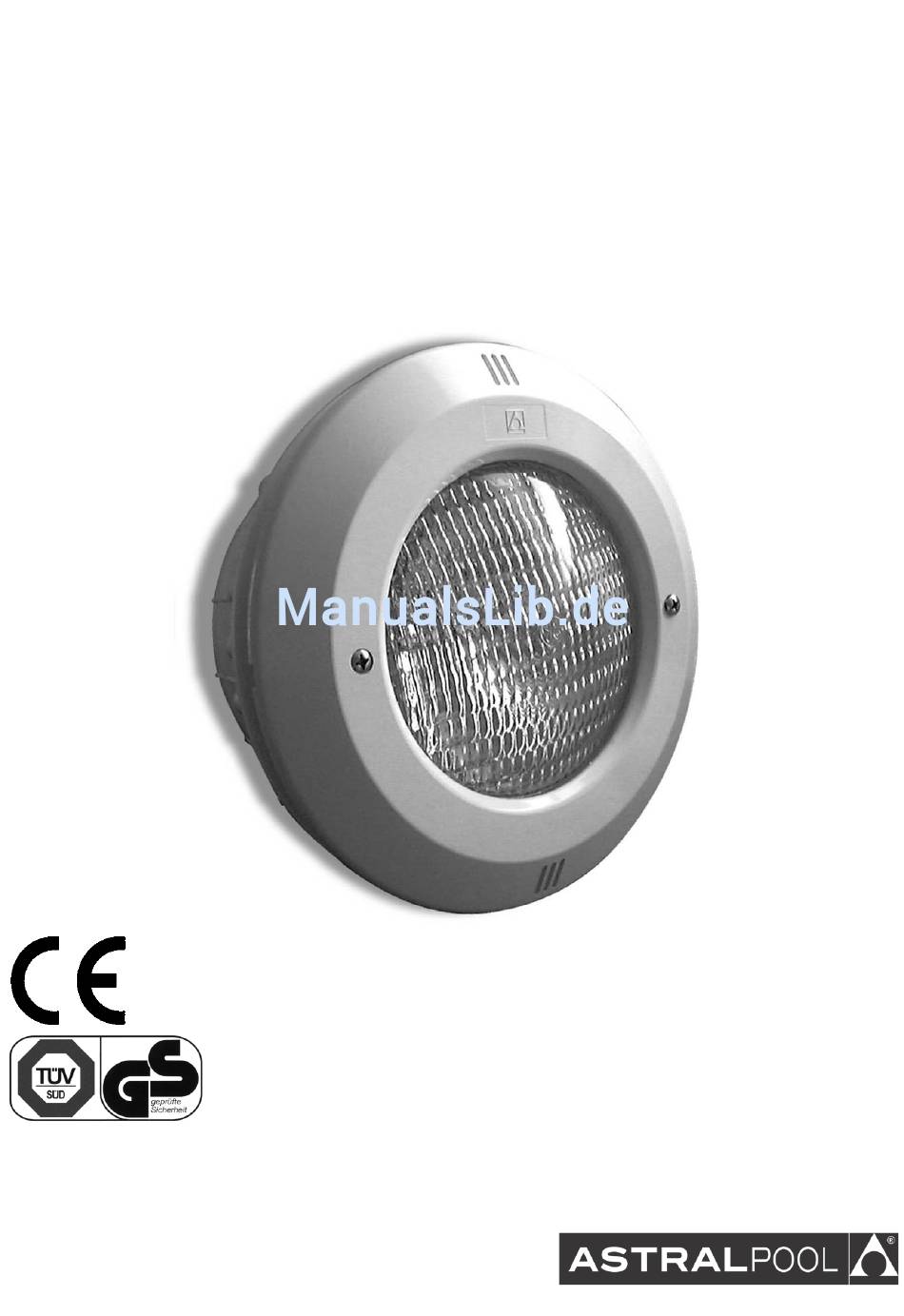

- Seite 1 UNDERWATER LIGHT STANDARD SERIES PROJECTEUR SOUS-MARIN SÉRIE STANDARD PROYECTOR SUBACUÁTICO SERIE STANDARD FARO SUBACQUEO SERIA STANDARD UNTERWASSER-SCHEINWERFER STANDARD SERIE FARO SUBACQUEO SÉRIE STANDARD INSTALLATION AND MAINTENANCE MANUAL MANUEL D’INSTALLATION ET D’ENTRETIEN MANUAL DE INSTALACIÓN Y MANTENIMIENTO MANUALE DI INSTALAZIONE E MANUTENZIONE EINBAU-UND BETRIEBSANLEITUNG MANUAL DE INSTRUÇÕES E MANUTENÇÃO...
-
Seite 2: Installation
DEUTSCH WICHTIG: Das Handbuch mit den Betriebsanleitungen, das Sie in Händen halten, enthält wichtige Information über die anzuwendenden Sicherheitsmaßnahmen für die Installation und Inbetriebnahme. Es ist daher unerläßlich, daß die Anweisungen vom Installateur und vom Benutzer vor der Montage und Inbetriebnahme aufmerksam durchgelesen werden. -
Seite 3: Montage
Um die Klammer (Nr. 24) im Innenbereich des Swimmingpools anbringen zu können, muß sichergestellt sein, daß die vorher eingeführten Schraufaen DIN 7981 4,8x16 (Nr. 22) mit dem für sie vorgesehenen Loch im oberen Teil der Klammer übereinstimmen. Die Klammer (Nr. 24) wird mit 16 Schrauben an der Wand des Swimmingpools befestigt: DIN 966 M-6x24 mit Spitze (Nr.25), wenn die Nische für Schrauben mit metrischer Windung ausgelegt ist (Abb.4) DIN 7982 5,5x25 (Nr.25), wenn die Nische für selbsteindrehende Schrauben ausgelegt ist (Abb. - Seite 4 ENGLISH CODE DESCRIPTION CODE DESCRIPTION 07838R0001 White decorative ring 7710240020 O-ring 24x2 7013106080 Screw DIN 966 M-6x80 7012306000 Nut DIN 1587 M-6 00347R0002 Floodlamp base fastening ring 07838R0009 Gland seal joint 7010106055 DIN 933 M-6x55 screw 00352R0013 Plastic washer 20x15x1,5 00370 PAR 56 300W 12V lamp 07838R0005...
- Seite 5 ESPAÑOL CÓDIGO DESCRIPCIÓN CÓDIGO DESCRIPCIÓN 07838R0001 Anillo embellecedor blanco 7710240020 Junta tórica 24x2 7013106080 Tornillo DIN 966 M-6x80 7012306000 Tuerca DIN 1587 M-6 00347R0002 Aro fijación fondo proyector 07838R0009 Junta prensaestopas 7010106055 Tornillo DIN 933 M-6x55 00352R0013 Arandela plástico 20x15x1,5 00370 Lámpara PAR 56 300W 12V 07838R0005...
- Seite 6 P R E F A B R I C A T E D P O O L / P I S C I N A P R E F A B R I C A D A ENGLISH CODE DESCRIPTION CODE DESCRIPTION 07838R0001...
- Seite 7 ESPAÑOL CÓDIGO DESCRIPCIÓN CÓDIGO DESCRIPCIÓN 07838R0001 Anillo embellecedor blanco 00352R0013 Arandela plástico 20x15x1,5 7013106080 Tornillo DIN 966 A2 M-6x80 07838R0005 Tuerca prensaestopas 00347R0002 Aro fijación fondo proyector 07856R0200 Nicho bimaterial con rosca métrica (1) 7010106055 Tornillo DIN 933 A2 M-6x55 21079R0002 Nicho bimaterial autoroscante (2) 00370...
- Seite 12 WASSER GETAUCHT ANZUMACHEN / NAO ACENDER NUNCA O PROECTOR SE NAO ESTIVER SUBMERGIDO NA AGUA Made in EC Sacopa, S.A.U. Pol. Ind. Poliger Sud – Sector I 17854 Sant Jaume de Llierca (Spain) ASTRALPOOL Avda. Francesc Macià, 38, planta 16 08208 Sabadell (Barcelona) Spain 07844E203-05 info@astralpool.com •...
