Hinterrad aus- / einbauen

A U S B A U
• Drehgriff in den 2. Gang schalten.

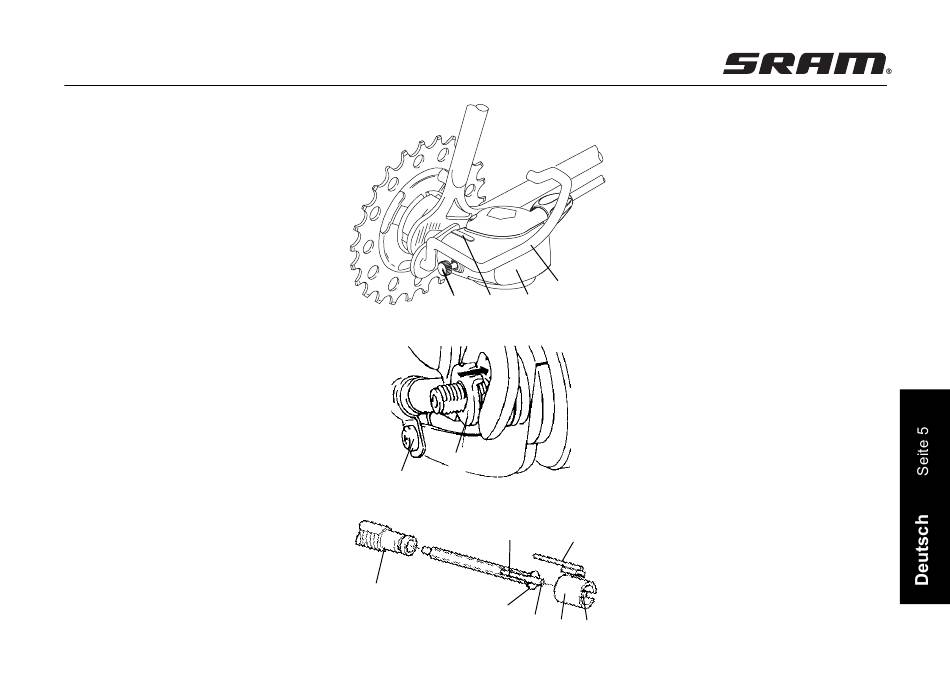

• Clickbox nach Lösen der Rändel-
schraube (1, Bild 1) von der
Nabenachse abziehen.
• Fixierbuchse (3, Bild 3) aus der
Verrastung lösen und abziehen.
• Schaltstift/-rohr (1/2) aus der
Achsbohrung herausnehmen.
E I N B A U
• 2 Fixierscheiben 2,5 mm dick (4,
Bild 2) außen an beiden Seiten
der Ausfallenden montieren. Die
Verzahnung muß am Ausfall-
ende anliegen, die Nase muß in
das Ausfallende greifen.
Alternative: 1 Fixierscheibe 3,5 mm
dick am linken Achsende.
• Antriebsseitig sind keine zusätz-
lichen Scheiben oder sonstige
Achsaufbauten zulässig.
• Schutzbügel (3, Bild 1) auf der
Zahnkranzseite aufstecken.
1
1
2
4
2
4
5
3
6
7
2
• Anzugsmoment der Achsmuttern
ca. 35 Nm.
• Schaltstift (1, Bild 3) in Schalt-
rohr (2) einsetzen (Teile leicht
einölen) und in die Achsbohrung
bis zum Anschlag einschieben.
• Schlitz (6) des Schaltrohres in
gut sichtbare Position drehen.
3
• Fixierbuchse (3) mit dem
Führungssteg (4) voraus auf die
Nabenachse schieben - dabei
die innenliegende Nase (5) im
Schlitz (6) des Schaltrohres
führen - bis sie einrastet.
• Führungssteg der Fixierbuchse
nach oben drehen.
• Kontrolle: der Drehgriffschalter
soll sich im 2. Gang befinden.
• Clickbox (4, Bild 1) bis Anschlag
4
auf die Nabenachse aufschieben.
Der rote Führungssteg sitzt dann
vollständig in der Nut (2) des
Clickboxgehäuses.
1
3
5
(Fortsetzung nächste Seite)
