Hinterrad Aus- / Einbauen - SRAM T3 Montageanleitung

Hinterrad aus- / einbauen

A U S B A U

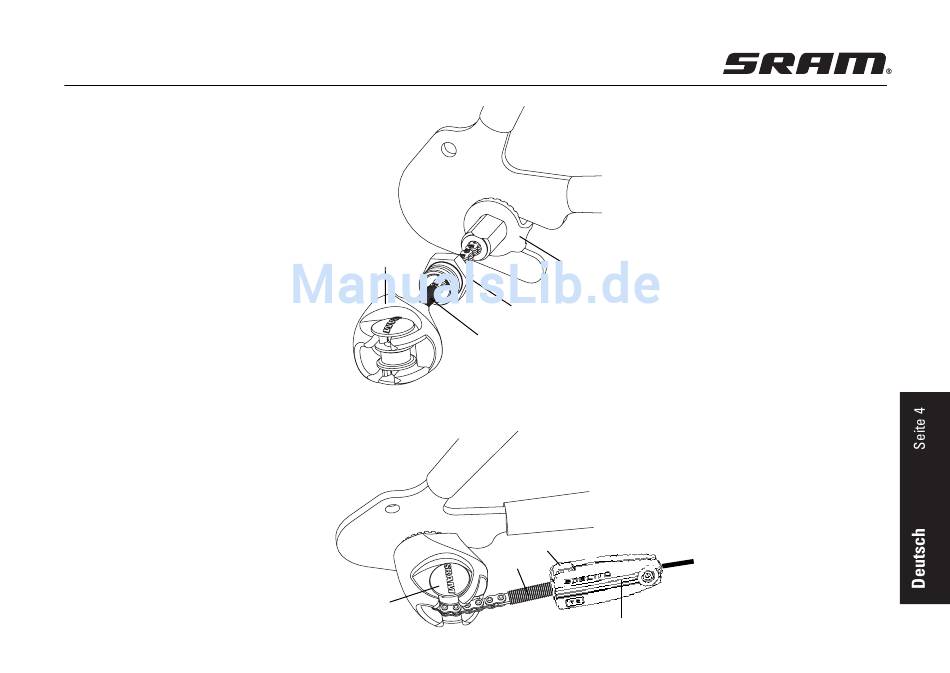

• Drehgriff in den 3. Gang schalten.
• Fixierhülse (1, Bild 2) mit Druck-
taste (2) von Zugkettchen (3)
lösen.
• Umlenkrolle (5, Bild 1) abziehen.
• Achsmutter mit zylindrischem
Ansatz (6), sowie Achsmutter am
anderen Achsende abschrauben
und Fixierscheibe(n) (7) ab-
nehmen.
• Laufrad herausnehmen.
E I N B A U
• Laufrad in Rahmen einsetzen.
• 2 Fixierscheiben 2,5 mm dick (7,
Bild 1) außen auf beiden Seiten
aufstecken. Verzahnung muß am
Ausfallende anliegen, Haltenase
muß in das Ausfallende greifen.
Alternative: 1 Fixierscheibe 3,5 mm
dick am linken Achsende.
• Achsmutter mit zylindrischem
Ansatz (6, Bild 1), sowie Achs-
1
5
6
3
2
3
4
mutter am anderen Achsende
montieren und festziehen.
Schraubenschlüssel 15 mm,
Anzugsmoment 30 – 40 Nm.
• Zugkettchen (3, Bild 1) durch
Umlenkrolle (5) führen.
• Umlenkrolle auf Achsmutter (6)
7
drücken bis Einrasten erfolgt.
Um-lenkrolle drehen, bis sich die
runde Fläche (4, Bild 2) oben
befindet
• Schalteinstellung Nabe siehe
Seite 7.
Hinweis:
Die am Ausfallende überstehende
Achse muß eine tragende
Gewindelänge für die Achsmutter
von min. 8 mm aufweisen.
