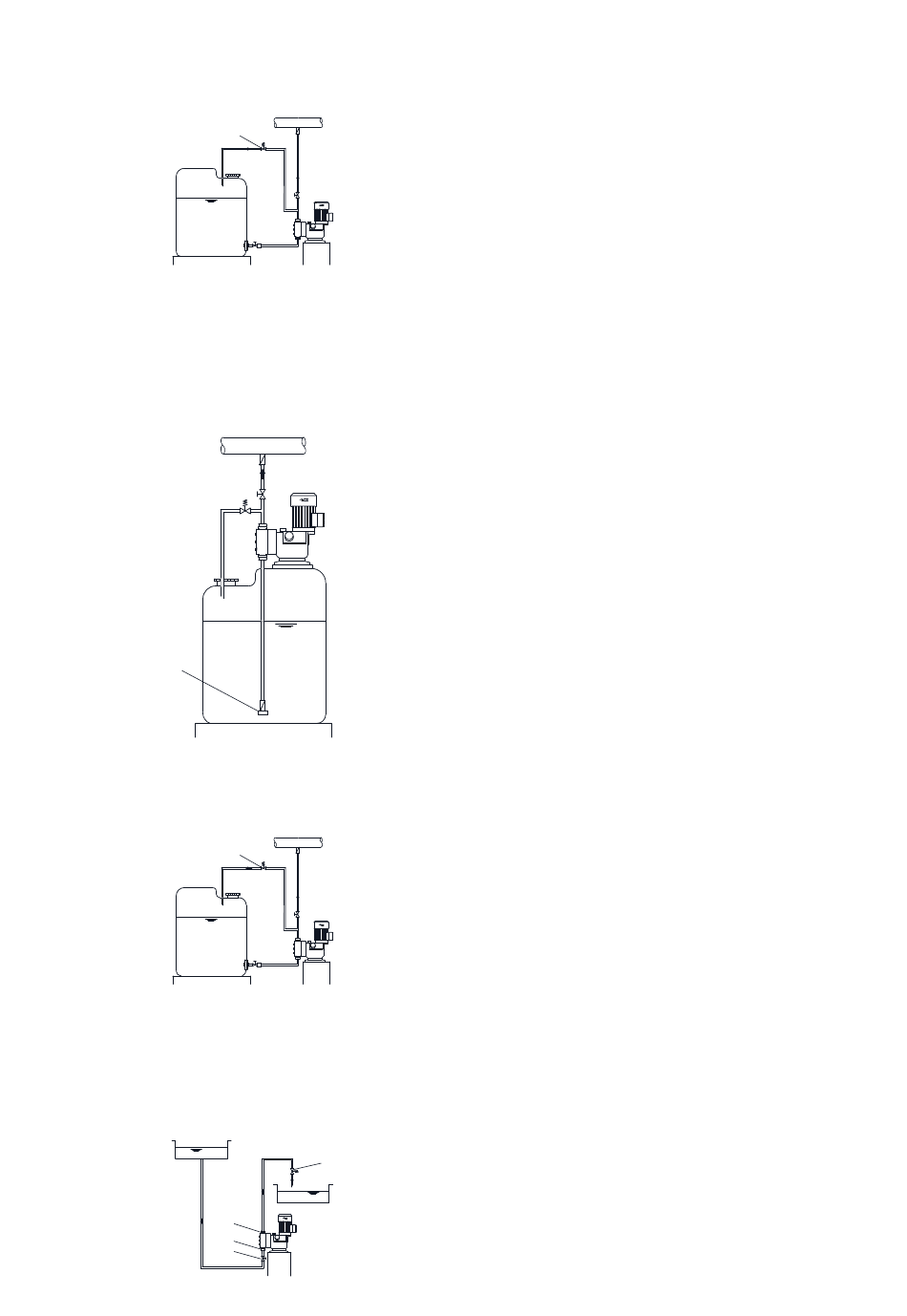

2.1.2.3 Installation mit Überströmventil
Um Dosierpumpe und Auslassleitung vor Überdruck zu schützen, empfehlen wir die Installation
eines Überströmventils (6) in der Auslassleitung.
6
2.1.2.4 Installation auf einem Behälter
Zum Dosieren von nicht ausgasenden Medien mit wasserähnlicher Viskosität kann die Pumpe auf
einem Behälter montiert werden.
• Beachten Sie die maximale Saughöhe.
• Bei sedimentierenden Medien empfehlen wir die Installation einer Einlassleitung mit einem
Filter (14). Installieren Sie das Fußventil 10 mm über dem möglichen Sedimentationsniveau.
14

Zulaufbetrieb

Beim Dosieren von ausgasenden Medien oder Medien mit einer höheren Viskosität als Wasser
wird die Saughöhe verringert. In diesen Fällen kann Zulaufbetrieb erforderlich sein.
6

2.1.2.5 Siphon-Effekt

Der Druck am Auslassventil (p2) muss immer mindestens 1 bar höher sein als der Druck am Ein-
lassventil (p1). Wenn das nicht der Fall ist, beispielsweise bei einem System mit offenem Auslass
oder Zulaufbetrieb, kann es zu einem Siphon-Effekt (Heberwirkung) kommen. Um den Siphon-Ef-
fekt zu vermeiden, installieren Sie ein Druckhalteventil (7) in der Auslassleitung und ein Absperr-
ventil (11) direkt vor dem Einlassventil.
p2
p1
11
7
DMX 221 | | 8
