2.2 Mechanische Installation

2.2.1 Pumpe montieren

Halten Sie einen Schraubenschlüssel und vier M6 Schrauben bereit. Die Schrauben sind nicht im
Lieferumfang enthalten.
1. Stellen Sie die Pumpe horizontal auf eine Wandhalterung oder einen Behälter.
2. Befestigen Sie die Pumpe mit den vier Schrauben. Ziehen Sie die Schrauben vorsichtig an,
um das Gehäuse nicht zu beschädigen.

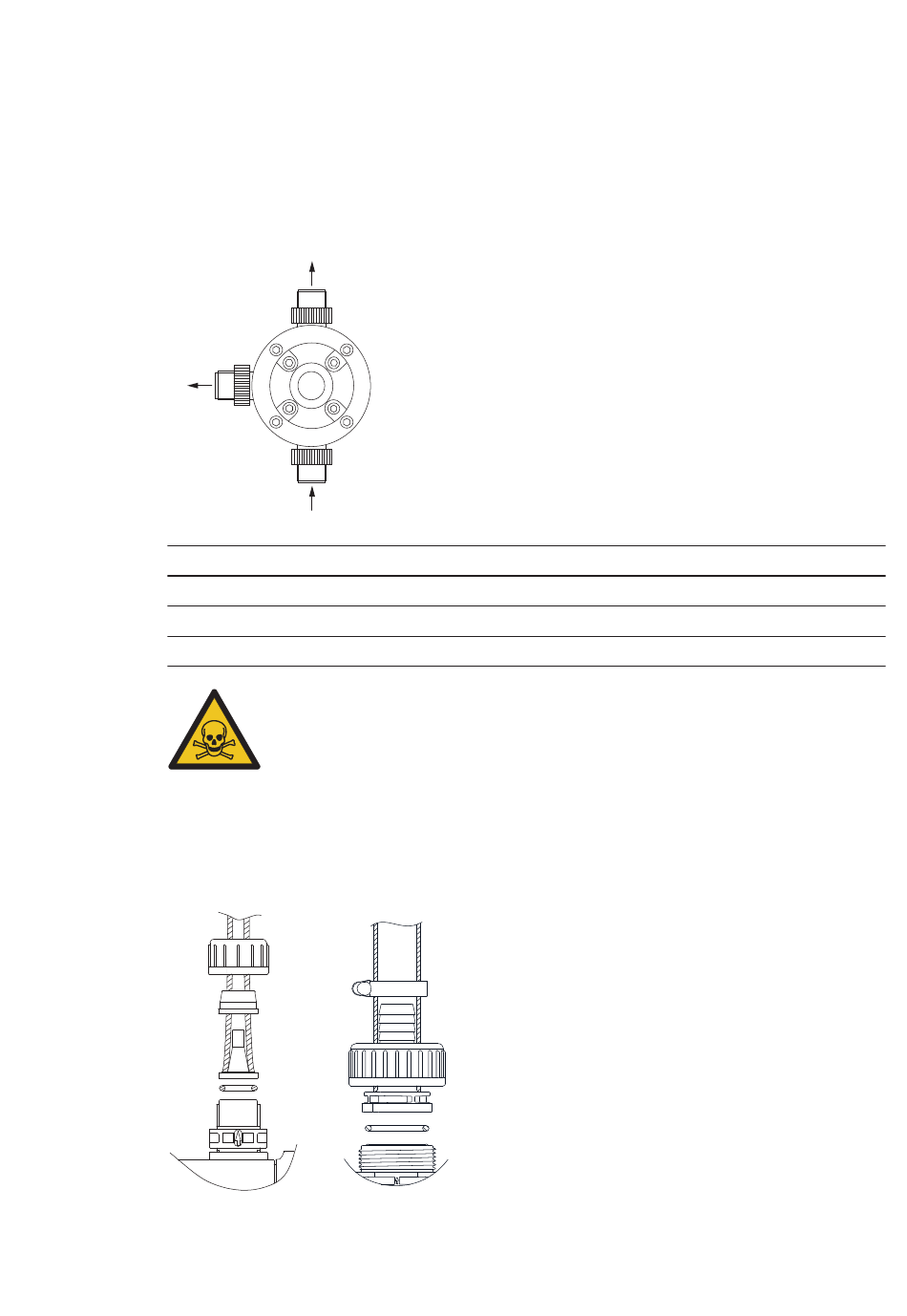

2.2.2 Dosierkopfanschlüsse
C
Pos. Beschreibung
A Einlassventil, Anschluss für die Einlassleitung
B Auslassventil, Anschluss für die Auslassleitung
C Integriertes Überströmventil (optional), Anschluss für die Überströmleitung
Weitere Informationen
• 2.1.1 Installationsanforderungen
2.2.2.1 Schläuche anschließen
Schläuche werden mit einem Anschlussstück an die Ventile angeschlossen.
1. Stellen Sie sicher, dass die Ventildichtung korrekt platziert ist.
2. Schieben Sie den Schlauch fest auf die Schlauchtülle oder Düse.
3. Sichern Sie den Schlauch mit dem Anschluss-Gegenstück oder einer Schlauchschelle.
4. Schrauben Sie die Überwurfmutter auf das Ventil und ziehen Sie sie fest.
B
A
WARNUNG
Chemische Gefahr
Tod oder ernsthafte Personenschäden
● Bei Pumpen mit integriertem Überströmventil schließen Sie eine Überström-
leitung an C an.
DMX 221 | | 10
