2.1.2 Installationstipps

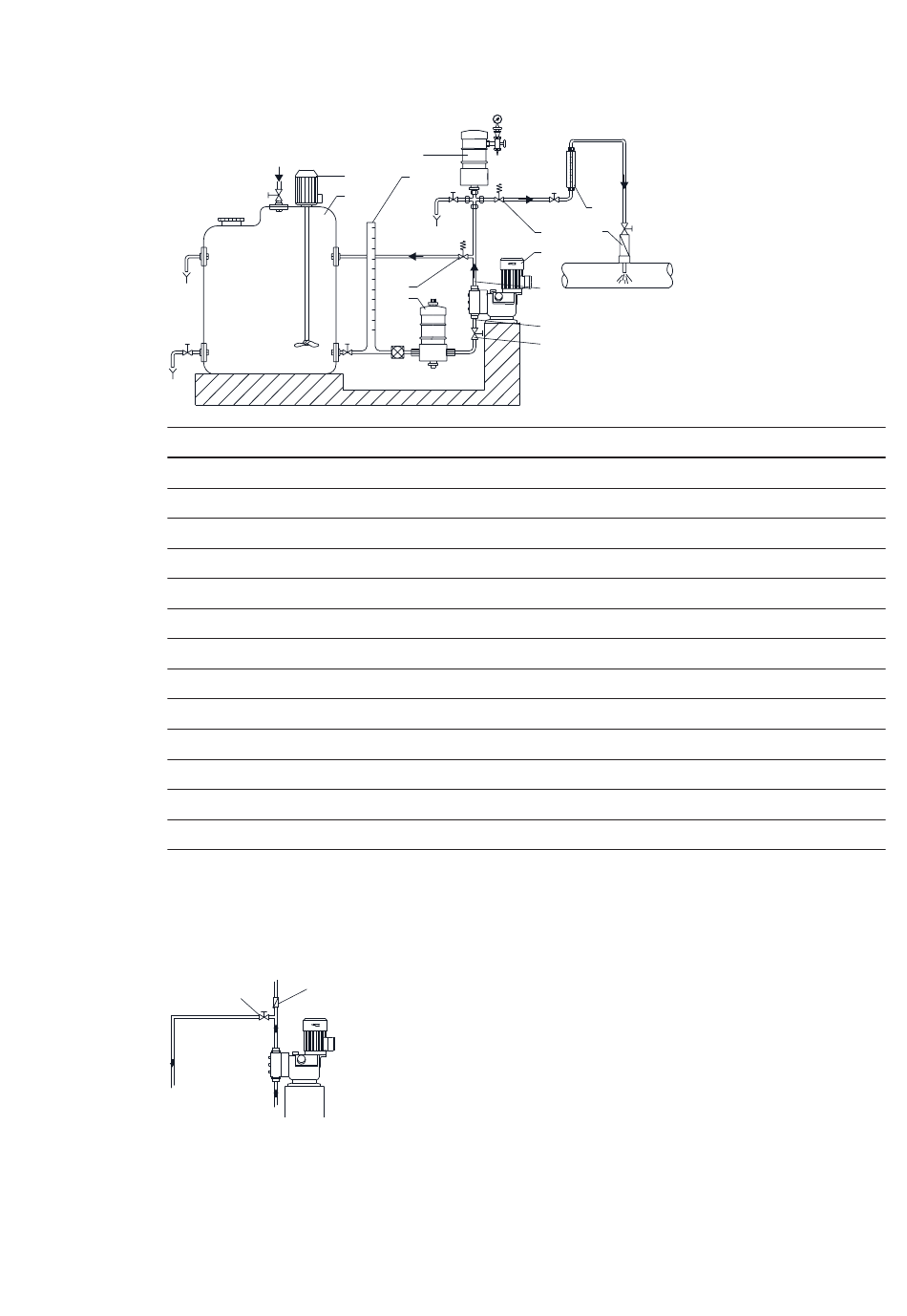

Die Zeichnung zeigt ein Beispiel einer optimalen Installation. Die folgenden Abschnitte beschrei-
ben verschiedene Komponenten und wann sie eingesetzt werden sollten.
Pos. Komponente
1 Dosierbehälter
2 Elektrorührwerk
3 Messzylinder
4 Pulsationsdämpfer, Einlassseite
5 Dosierpumpe
6 Überströmventil
7 Druckhalteventil
8 Pulsationsdämpfer, Auslassseite
9 Messglas
10 Impfarmatur
11 Absperrventil
p1 Druck am Einlassventil
p2 Druck am Auslassventil
2.1.2.1 Installation mit Kugelventil und Rückschlagventil
Zur einfachen Entlüftung des Dosierkopfes empfehlen wir die Installation eines Kugelventils (12)
mit einer Bypassleitung direkt nach dem Auslassventil.
Um Rückfluss in der Auslassleitung zu vermeiden und die Inbetriebnahme zu vereinfachen, emp-
fehlen wir die Installation eines Rückschlagventils (13) in der Auslassleitung.
12

2.1.2.2 Installation der Einlassleitung

Beim Installieren der Einlassleitung beachten Sie die folgenden Punkte:
• Halten Sie die Einlassleitung so kurz wie möglich. Vermeiden Sie Verheddern.
• Verwenden Sie Bögen statt Winkel.
• Verlegen Sie die Einlassleitung immer aufwärts zum Einlassventil.
• Schlaufen vermeiden. Schlaufen können Luftblasen verursachen.
8
2
3
1
6
4
13
9
10
7
5
p2
p1
11
DMX 221 | | 7
