7. Montage des Motors auf Pumpen
mit freiliegender Welle
7.1 Montieren des Motors auf einem
Pumpengehäuse ohne Standfuß
Die Pumpen werden mit einem Transportbeschlag
zum Schutz der Wellendichtung während des Trans-
port geliefert. Befolgen Sie bei der Montage des
Motors die in diesen Abbildungen dargestellten
Anleitungen.

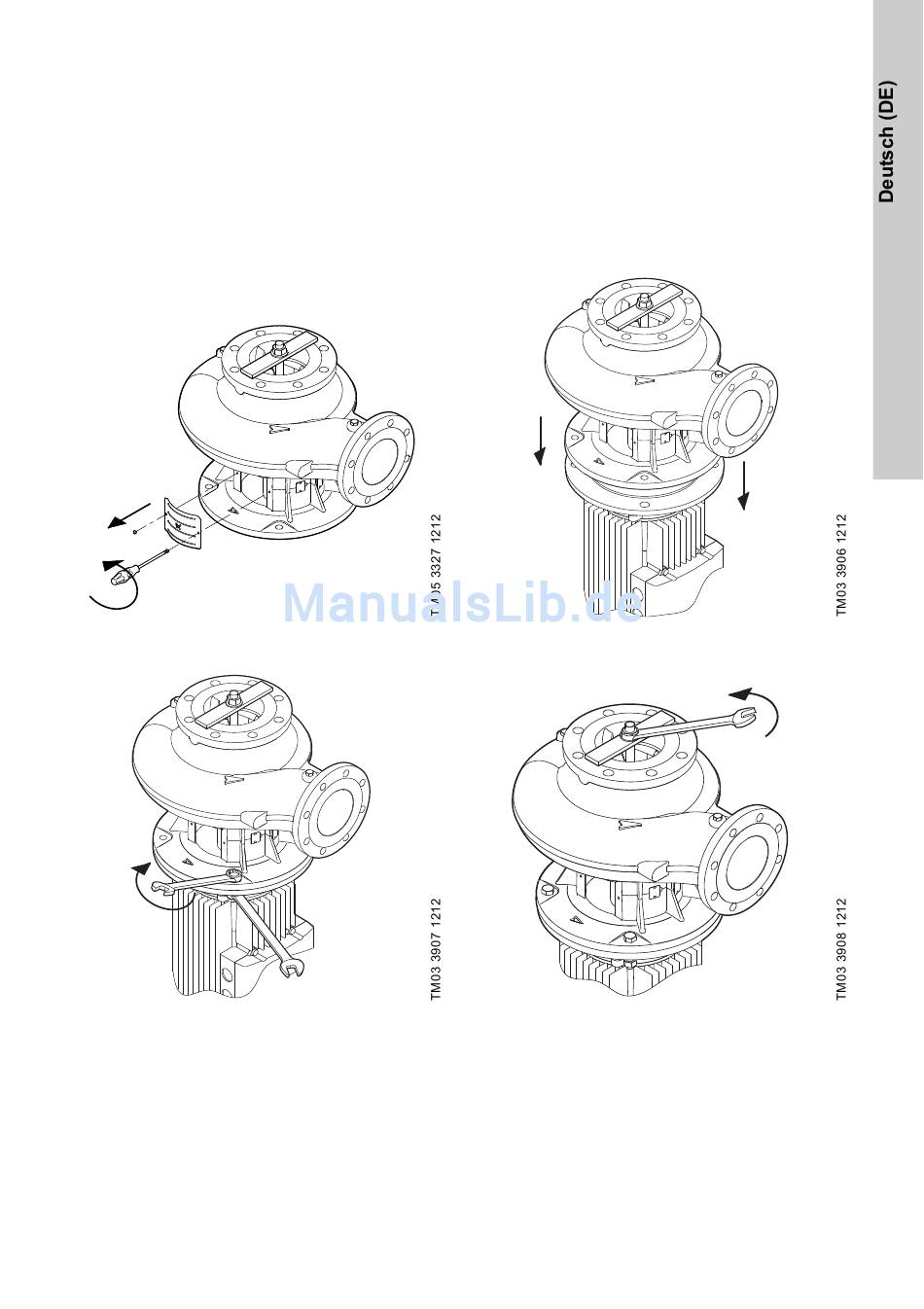

1. Entfernen Sie den Kupplungsschutz und
lösen Sie die Stellschraube in der Welle.
3. Setzen Sie die Schrauben für den Motor ein
und ziehen Sie diese mit dem richtigen
Anzugsmoment fest. Siehe unten.
M8: 12 ± 2,4 Nm
M10: 25 ± 5 Nm
M12: 40 ± 8 Nm
2. Platzieren Sie die Pumpe auf dem Motor.
4. Entfernen Sie die Mutter, die Unterlegscheibe
und den Transportbeschlag.
M16: 100 ± 20 Nm
M20: 150 ± 30 Nm
M24: 200 ± 40 Nm
