Mechanische Installation - Grundfos UNILIFT AP12 Installation Und Betriebsanleitung

¬
¬ ¬ ¬
¬
¬ ¬ ¬
¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬ ¬
¬
¬ ¬ ¬ ¬
¬
¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬ ¬ ¬
¬
¬ ¬ ¬
¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬
¬ ¬
¬ ¬ ¬
¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬ ¬
¬
¬
¬ ¬
¬
¬
¬ ¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬ ¬
¬
¬
¬ ¬
¬
¬
¬ ¬
¬ ¬
¬
¬
¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬ ¬
¬
¬
¬ ¬
¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
550 mm
Mindest-Schachtabmessungen bei Anpassung des
Schwimmerschalters an die mindestens
erforderliche freie Kabellänge
Weitere Informationen
3.2.5 Anpassen der Kabellänge des
Schwimmerschalters

3.2 Mechanische Installation

GEFAHR
Stromschlag
Tod oder schwere Körperverletzungen
‐
Schalten Sie die Stromversorgung ab,
bevor Sie Arbeiten am Produkt begin-
nen.
‐
Stellen Sie sicher, dass die Stromver-
sorgung nicht versehentlich wieder ein-
geschaltet werden kann.
ACHTUNG
Scharfkantiger Gegenstand
Leichte oder mittelschwere Körperverlet-
zungen
‐
Tragen Sie eine persönliche Schutz-
ausrüstung.
‐
UNILIFT AP35, AP50: Stellen Sie si-
cher, dass Personen nicht in Kontakt
mit dem Pumpenlaufrad kommen.
Die Pumpe darf auf keinen Fall am Strom-
kabel oder an der Druckleitung hängend
montiert werden.
3.2.1 Fundament
Stellen Sie die Pumpe auf einer Platte oder
Ziegelsteinen so auf, dass das Zulaufsieb frei von
Schlick, Schlamm oder anderen Verunreinigungen ist.
Siehe die Abbildung unten.
¬ ¬ ¬
¬ ¬ ¬
¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬
¬
¬ ¬ ¬
¬
¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬ ¬
¬
¬ ¬ ¬
¬ ¬
¬
¬
¬ ¬ ¬
¬ ¬
¬ ¬
¬
¬ ¬
¬
¬ ¬ ¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬
¬ ¬
¬
¬ ¬
¬ ¬
¬
¬
¬
¬ ¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬ ¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬ ¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬ ¬
¬ ¬
¬
¬
¬
¬ ¬
¬
¬
¬ ¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬ ¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬ ¬
¬ ¬ ¬
¬
¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬ ¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬ ¬
¬ ¬
¬
¬
¬
¬ ¬
¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬ ¬
¬ ¬ ¬ ¬ ¬ ¬ ¬
• •
• • •
• • • •
• • • •
• • • •
• • • • • •
• • • •
•
• • • • •
• • •
• • • • • •
• • • • •
• • •
• • • •
• • • • •
•
• • • • •
• • • •
• •
•
• •
• •
• • •
•
•
•
•
•
•
• •
• • •
• •
• • •
•
• •
• •
• •
• •
•
• • •
• •
• • • •
• • •
• • •
• • •
• • • •
• • •
•
• • •
• •
• • •
•
• • • • •
• • •
• • •
•
• • • •
•
•
•
• •
•
• • •
•
• • •
• •
• •
• • •
•
• •
•
• • • •
•
• •
•
• •
• •
• •
•
• • • • •
• • • •
• • • •
• • • •
• • • • • • • •
• • • •
• • • • • • • •
• • • • • • •
• • • • • • • • • • • • •
• • •
• • • •
• • • • • • • •
• • • • • •
• • • • • • • • • • •
• • • • • • • • •
• • • • • •
• • • • •
• • • • • • • •
• • • • •

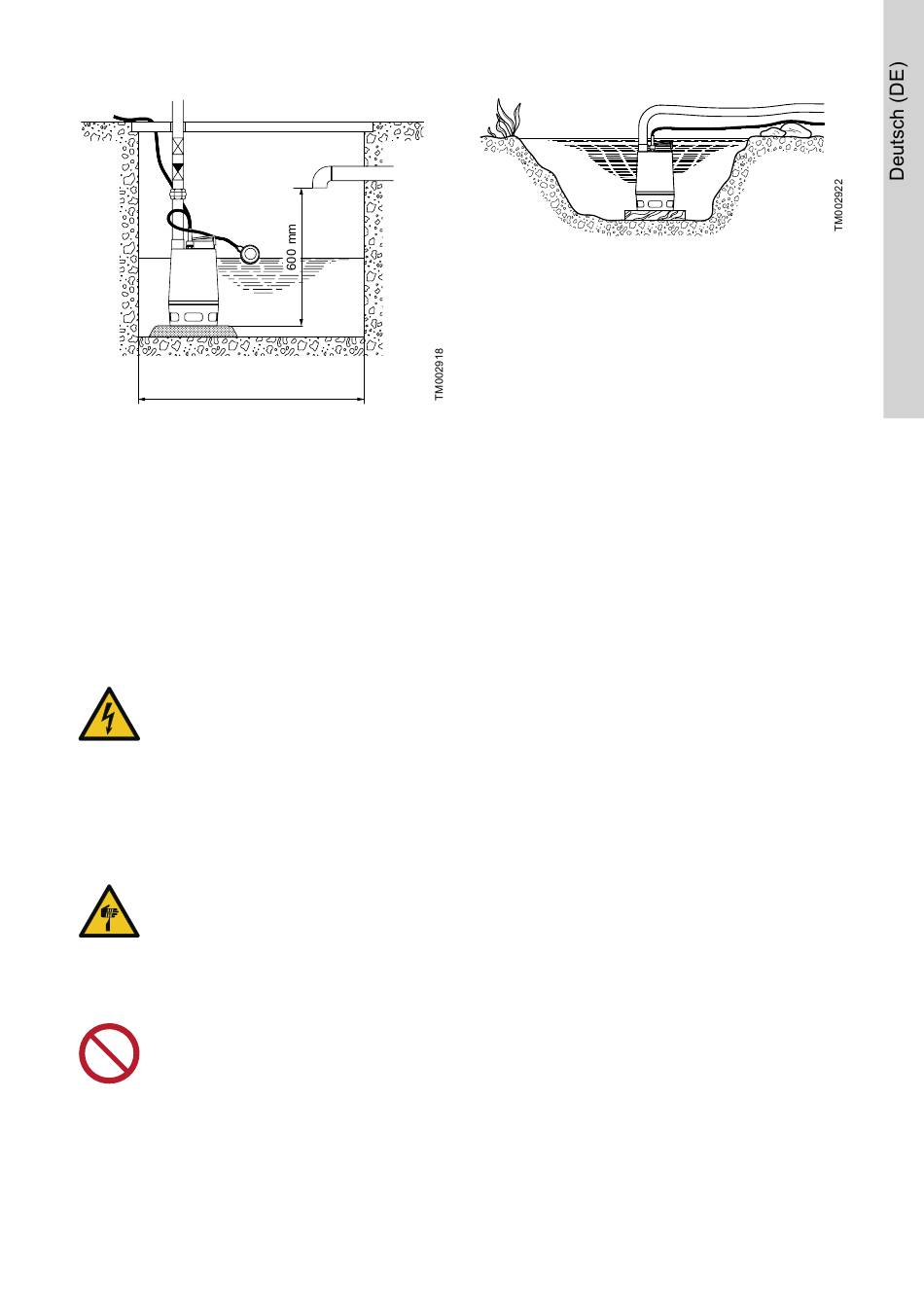

Aufstellen der Pumpe auf einer Platte
• • • • • • • • •
• • • • • • •
• • • • • • • •
• • • • • •
• • • • • • • • • • •
• • • • • •
• •
• • • • • • •
• • • • • •
• • • • • • • •
• • • • • • • • •
• • • • •
• • • • • • •
• • • • • • • •
• •
• • • • • • • • •
• • •
• •
•
• •
• • •
• •
• •
•
•
•
•
• •
• •
• • • •
• •
• •
•
• •
•
• • •
• • • •
•
• • •
•
• • •
• •
• •
• • •
• • • • •
• •
• •
• •
•
• •
• • •
• • •
• • •
•
• • •
• •
• • • • •
• • •
•
• • • •
• • • •
• •
•
• • •
• •
•
• • •
• • •
• • •
• •
• • •
• •
• •
•
• •
•
• •
• • • •
• • •
• • • •
• • •
• • • • • • • •
• • • • • • • •
• • • • • • • • • •
• • •
• • • • •
• • • •
• • • • • • • •
• • • • • • • • •
• • • • • • •
• • • • • •
• • • • •
• • • • • • •
• • • • • • • •
•
•
45
