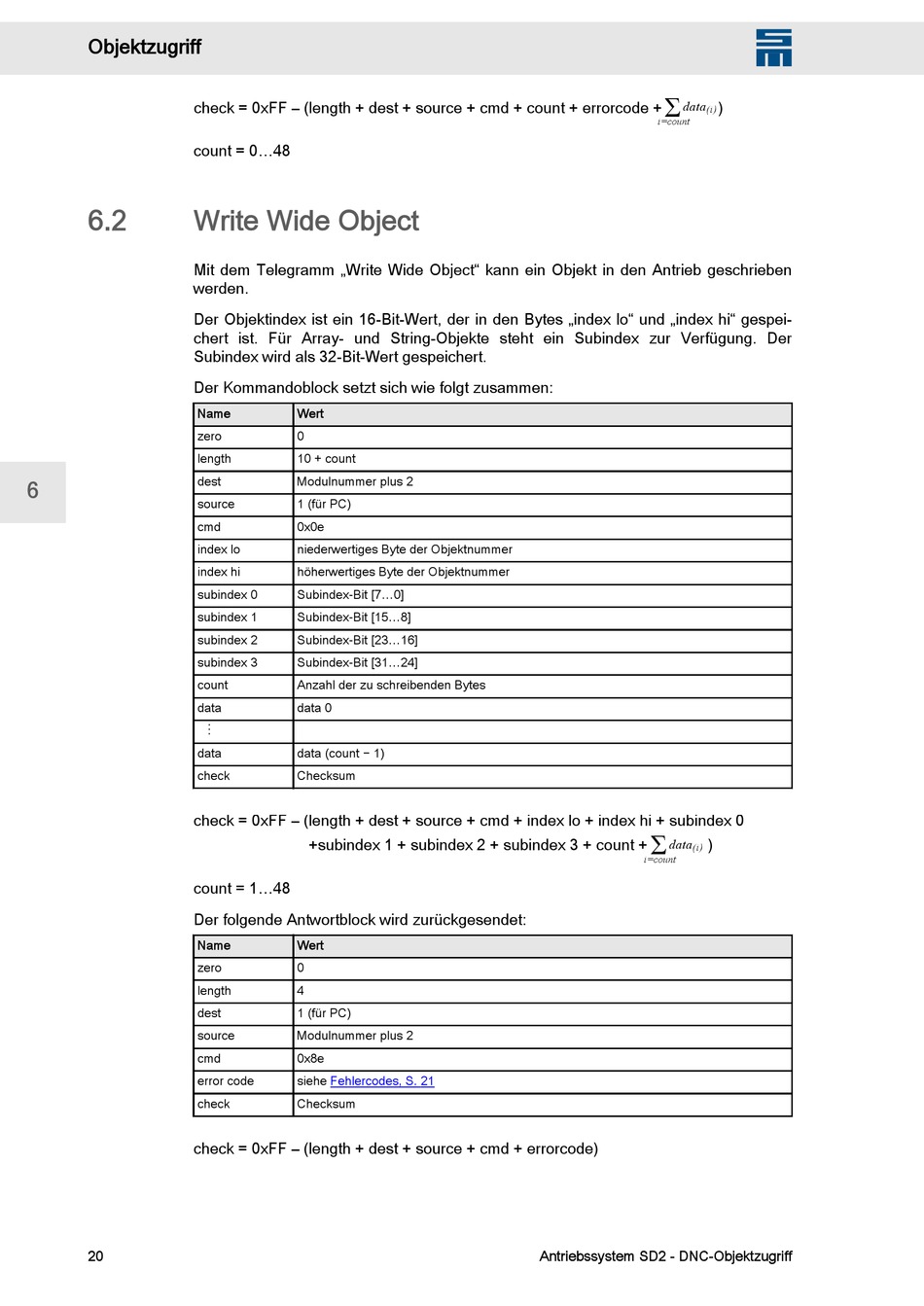

Write Wide Object

Mit dem Telegramm „Write Wide Object" kann ein Objekt in den Antrieb geschrieben
werden.
Der Objektindex ist ein 16-Bit-Wert, der in den Bytes „index lo" und „index hi" gespei‐
chert ist. Für Array- und String-Objekte steht ein Subindex zur Verfügung. Der
Subindex wird als 32-Bit-Wert gespeichert.
Der Kommandoblock setzt sich wie folgt zusammen:
Name
zero
length
dest
6
source
cmd
index lo
index hi
subindex 0
subindex 1
subindex 2
subindex 3
count
data
data
check
check = 0xFF
count = 1...48
Der folgende Antwortblock wird zurückgesendet:
Name
zero
length
dest
source
cmd
error code
check
check = 0xFF – (length + dest + source + cmd + errorcode)
