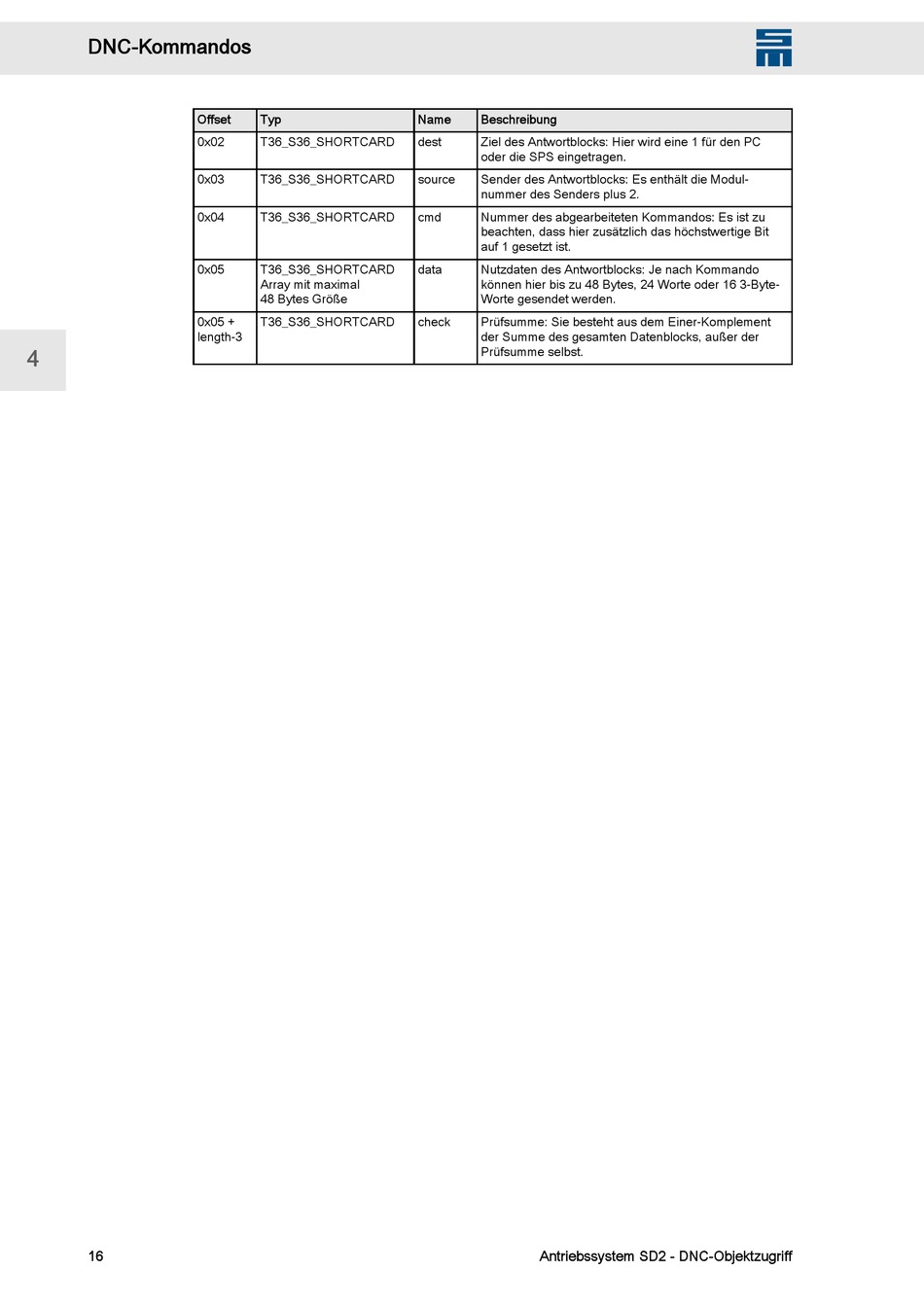

DNC-Kommandos
Offset
0x02
0x03
0x04
0x05
0x05 +
length-3
4
16
Typ Name
T36_S36_SHORTCARD dest
T36_S36_SHORTCARD source
T36_S36_SHORTCARD cmd
T36_S36_SHORTCARD data
Array mit maximal
48 Bytes Größe
T36_S36_SHORTCARD check
Beschreibung
Ziel des Antwortblocks: Hier wird eine 1 für den PC
oder die SPS eingetragen.
Sender des Antwortblocks: Es enthält die Modul‐
nummer des Senders plus 2.
Nummer des abgearbeiteten Kommandos: Es ist zu
beachten, dass hier zusätzlich das höchstwertige Bit
auf 1 gesetzt ist.
Nutzdaten des Antwortblocks: Je nach Kommando
können hier bis zu 48 Bytes, 24 Worte oder 16 3-Byte-
Worte gesendet werden.
Prüfsumme: Sie besteht aus dem Einer-Komplement
der Summe des gesamten Datenblocks, außer der
Prüfsumme selbst.
Antriebssystem SD2 - DNC-Objektzugriff
