Avant-propos / Construction
16
Avant-propos
L'annexe 1 décrit uniquement les détails pour lesquels l'exécution EXBa avec "Signalisation de rupture de
membrane", caractéristique "SSM" = "1.4404 + signalisation de rupture de membrane" et caractéristique
"SSB" = "1.4404 + IgW. Rp1/4 + signalisation de rupture de membrane" se distingue de l'exécution standard.
L'exécution avec signalisation de rupture de membrane est uniquement possible pour les types de pompes
"1601" et "2501".
1.
Construction
1.1.
Construction / Description fonctionnelle
La signalisation de rupture de membrane surveille l'étanchéité de la membrane de travail.
L'unité de refoulement de la pompe doseuse EXBa avec signalisation de rupture de membrane possède, au
lieu de seulement une membrane de travail, une membrane supplémentaire qui se compose d'une membrane
de travail et d'une membrane de sécurité supplémentaire et qui est équipée d'un capteur de rupture de
membrane (cf. fig. 1).
La membrane de sécurité est disposée entre la rondelle de tête et une rondelle intermédiaire, distante de la
membrane de travail et forme ainsi, avec la membrane de travail, un espacement clos.
Tâche
Surveillance de rupture de la membrane de travail et, en cas de rupture de membrane, protection de
l'entraînement contre la corrosion et de l'environnement contre l'échappement de produits chimiques.
Cette tête doseuse peut, également à la suite d'une rupture de membrane, continuer à fonctionner en mode
de secours à pleine pression de travail sans fuite, jusqu'à ce que la membrane soit remplacée.
ATTENTION
Ce n'est qu'à partir d'environ 2 bar de contre-pression de l'installation qu'en cas de rupture de
membrane il y aura déclenchement d'un signal électrique.
ATTENTION
A la suite de la rupture de la membrane de travail, un débit de refoulement précis de la pompe ne peut
plus être assuré.
1.2.
Utilisation conforme
Cf. la mode dèmploi de la pompe doseuse EXtronic
6
7
8
9

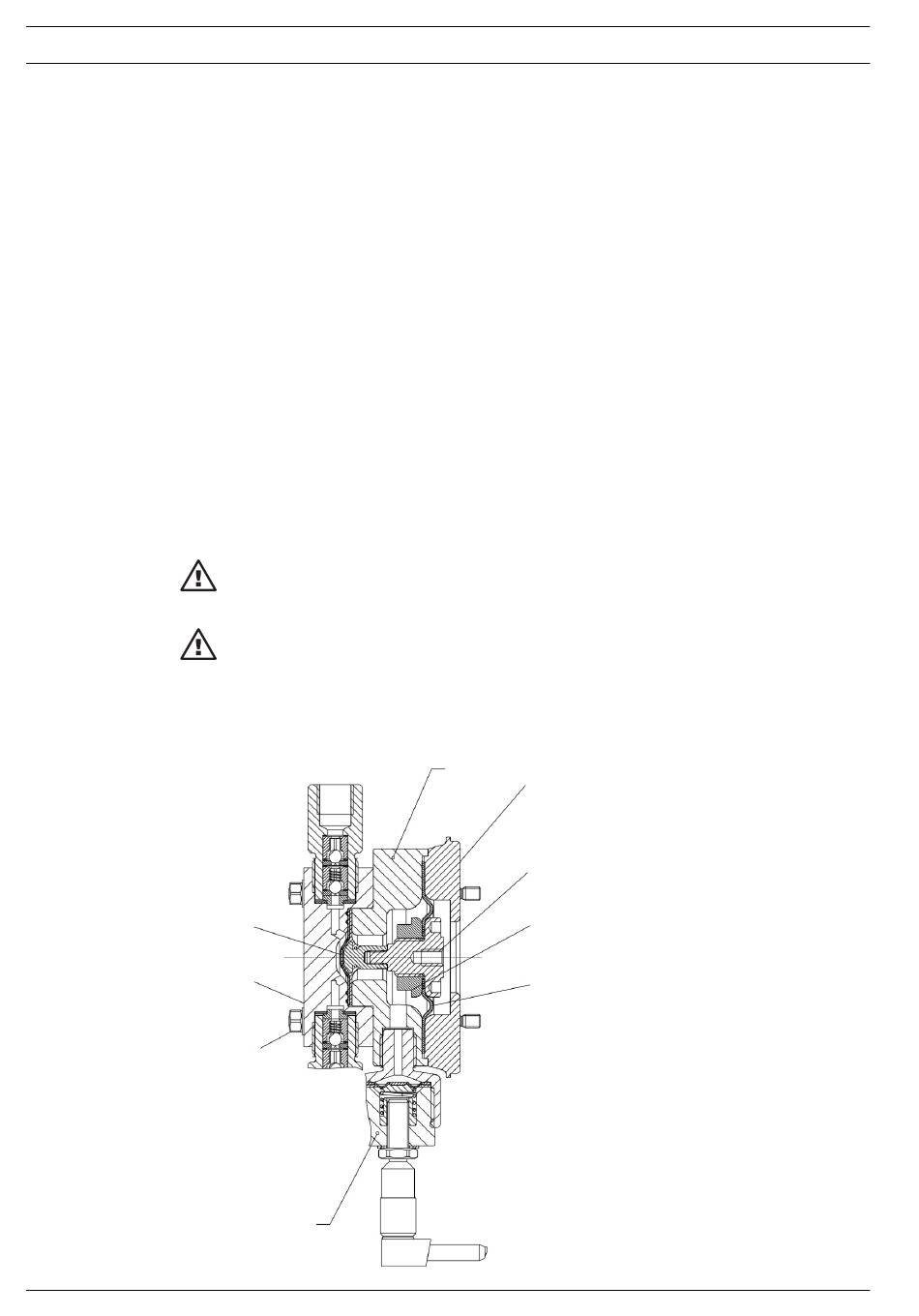

Fig. 1
3655- 4
®
EXBa de ProMinent.
5
1
2
3
4
1 Rondelle de tête
2 Adaptateur
3 Douille intermédiaire
4 Membrane de sécurité (membrane supplémentaire)
5 Rondelle intermédiaire
6 Membrane de travail
7 Tête doseuse
8 Vis de fixation
9 Avertisseur de rupture de membrane
(édition avec cable enfoncé)
ProMinent
®
