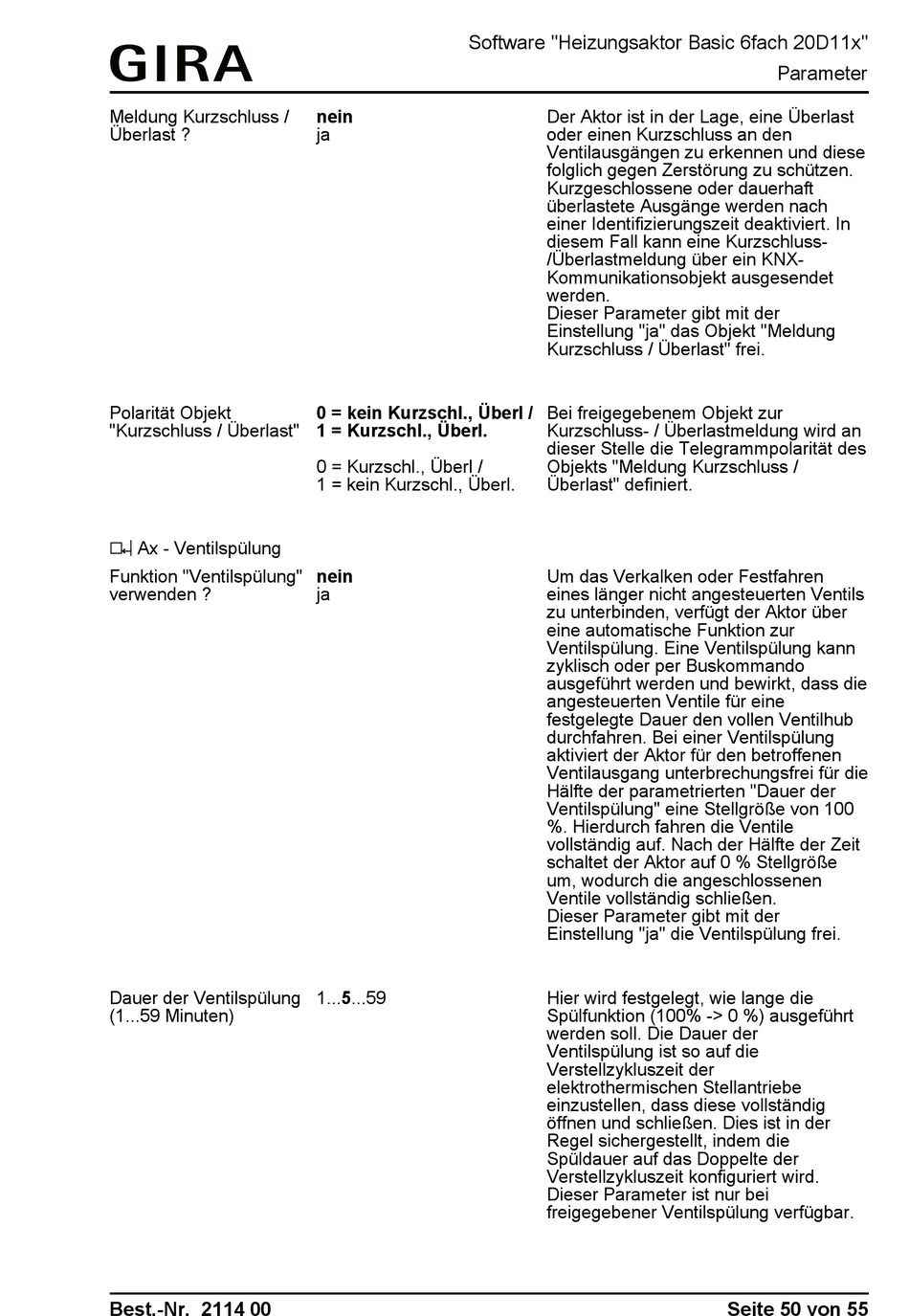

Gira Basic Produktdokumentation Seite 50

Meldung Kurzschluss /
Überlast ?
Polarität Objekt
"Kurzschluss / Überlast"
h Ax - Ventilspülung
Funktion "Ventilspülung"
verwenden ?
Dauer der Ventilspülung
(1...59 Minuten)
Best.-Nr. 2114 00
Software "Heizungsaktor Basic 6fach 20D11x"
nein
ja
0 = kein Kurzschl., Überl /
1 = Kurzschl., Überl.
0 = Kurzschl., Überl /
1 = kein Kurzschl., Überl.
nein
ja
1...5...59
Der Aktor ist in der Lage, eine Überlast
oder einen Kurzschluss an den
Ventilausgängen zu erkennen und diese
folglich gegen Zerstörung zu schützen.
Kurzgeschlossene oder dauerhaft
überlastete Ausgänge werden nach
einer Identifizierungszeit deaktiviert. In
diesem Fall kann eine Kurzschluss-
/Überlastmeldung über ein KNX-
Kommunikationsobjekt ausgesendet
werden.
Dieser Parameter gibt mit der
Einstellung "ja" das Objekt "Meldung
Kurzschluss / Überlast" frei.
Bei freigegebenem Objekt zur
Kurzschluss- / Überlastmeldung wird an
dieser Stelle die Telegrammpolarität des
Objekts "Meldung Kurzschluss /
Überlast" definiert.
Um das Verkalken oder Festfahren
eines länger nicht angesteuerten Ventils
zu unterbinden, verfügt der Aktor über
eine automatische Funktion zur
Ventilspülung. Eine Ventilspülung kann
zyklisch oder per Buskommando
ausgeführt werden und bewirkt, dass die
angesteuerten Ventile für eine
festgelegte Dauer den vollen Ventilhub
durchfahren. Bei einer Ventilspülung
aktiviert der Aktor für den betroffenen
Ventilausgang unterbrechungsfrei für die
Hälfte der parametrierten "Dauer der
Ventilspülung" eine Stellgröße von 100
%. Hierdurch fahren die Ventile
vollständig auf. Nach der Hälfte der Zeit
schaltet der Aktor auf 0 % Stellgröße
um, wodurch die angeschlossenen
Ventile vollständig schließen.
Dieser Parameter gibt mit der
Einstellung "ja" die Ventilspülung frei.
Hier wird festgelegt, wie lange die
Spülfunktion (100% -> 0 %) ausgeführt
werden soll. Die Dauer der
Ventilspülung ist so auf die
Verstellzykluszeit der
elektrothermischen Stellantriebe
einzustellen, dass diese vollständig
öffnen und schließen. Dies ist in der
Regel sichergestellt, indem die
Spüldauer auf das Doppelte der
Verstellzykluszeit konfiguriert wird.
Dieser Parameter ist nur bei
freigegebener Ventilspülung verfügbar.
Parameter
Seite 50 von 55
