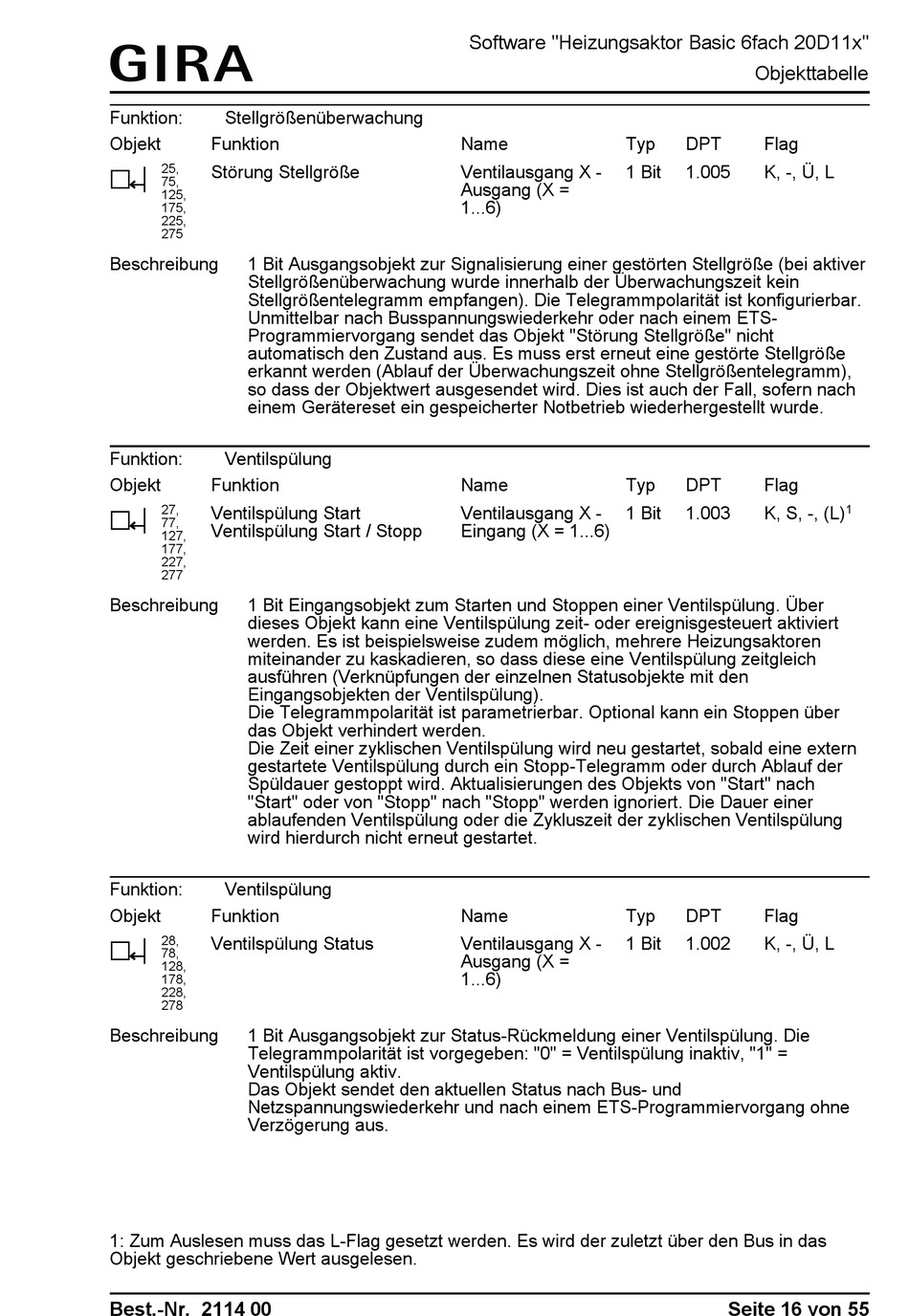

Gira Basic Produktdokumentation Seite 16

Funktion: Stellgrößenüberwachung
Objekt Funktion
25,
Störung Stellgröße
h
75,
125,
175,
225,
275
Beschreibung 1 Bit Ausgangsobjekt zur Signalisierung einer gestörten Stellgröße (bei aktiver
Stellgrößenüberwachung wurde innerhalb der Überwachungszeit kein
Stellgrößentelegramm empfangen). Die Telegrammpolarität ist konfigurierbar.
Unmittelbar nach Busspannungswiederkehr oder nach einem ETS-
Programmiervorgang sendet das Objekt "Störung Stellgröße" nicht
automatisch den Zustand aus. Es muss erst erneut eine gestörte Stellgröße
erkannt werden (Ablauf der Überwachungszeit ohne Stellgrößentelegramm),
so dass der Objektwert ausgesendet wird. Dies ist auch der Fall, sofern nach
einem Gerätereset ein gespeicherter Notbetrieb wiederhergestellt wurde.
Funktion: Ventilspülung
Objekt Funktion
27,
Ventilspülung Start
h
77,
Ventilspülung Start / Stopp
127,
177,
227,
277
Beschreibung 1 Bit Eingangsobjekt zum Starten und Stoppen einer Ventilspülung. Über
dieses Objekt kann eine Ventilspülung zeit- oder ereignisgesteuert aktiviert
werden. Es ist beispielsweise zudem möglich, mehrere Heizungsaktoren
miteinander zu kaskadieren, so dass diese eine Ventilspülung zeitgleich
ausführen (Verknüpfungen der einzelnen Statusobjekte mit den
Eingangsobjekten der Ventilspülung).
Die Telegrammpolarität ist parametrierbar. Optional kann ein Stoppen über
das Objekt verhindert werden.
Die Zeit einer zyklischen Ventilspülung wird neu gestartet, sobald eine extern
gestartete Ventilspülung durch ein Stopp-Telegramm oder durch Ablauf der
Spüldauer gestoppt wird. Aktualisierungen des Objekts von "Start" nach
"Start" oder von "Stopp" nach "Stopp" werden ignoriert. Die Dauer einer
ablaufenden Ventilspülung oder die Zykluszeit der zyklischen Ventilspülung
wird hierdurch nicht erneut gestartet.
Funktion: Ventilspülung
Objekt Funktion
28,
Ventilspülung Status
h
78,
128,
178,
228,
278
Beschreibung 1 Bit Ausgangsobjekt zur Status-Rückmeldung einer Ventilspülung. Die
Telegrammpolarität ist vorgegeben: "0" = Ventilspülung inaktiv, "1" =
Ventilspülung aktiv.
Das Objekt sendet den aktuellen Status nach Bus- und
Netzspannungswiederkehr und nach einem ETS-Programmiervorgang ohne
Verzögerung aus.
1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das
Objekt geschriebene Wert ausgelesen.
Best.-Nr. 2114 00
Software "Heizungsaktor Basic 6fach 20D11x"
Name Typ
Ventilausgang X - 1 Bit
Ausgang (X =
1...6)
Name Typ
Ventilausgang X - 1 Bit
Eingang (X = 1...6)
Name Typ
Ventilausgang X - 1 Bit
Ausgang (X =
1...6)
Objekttabelle
DPT Flag
1.005 K, -, Ü, L
DPT Flag
1
1.003 K, S, -, (L)
DPT Flag
1.002 K, -, Ü, L
Seite 16 von 55
