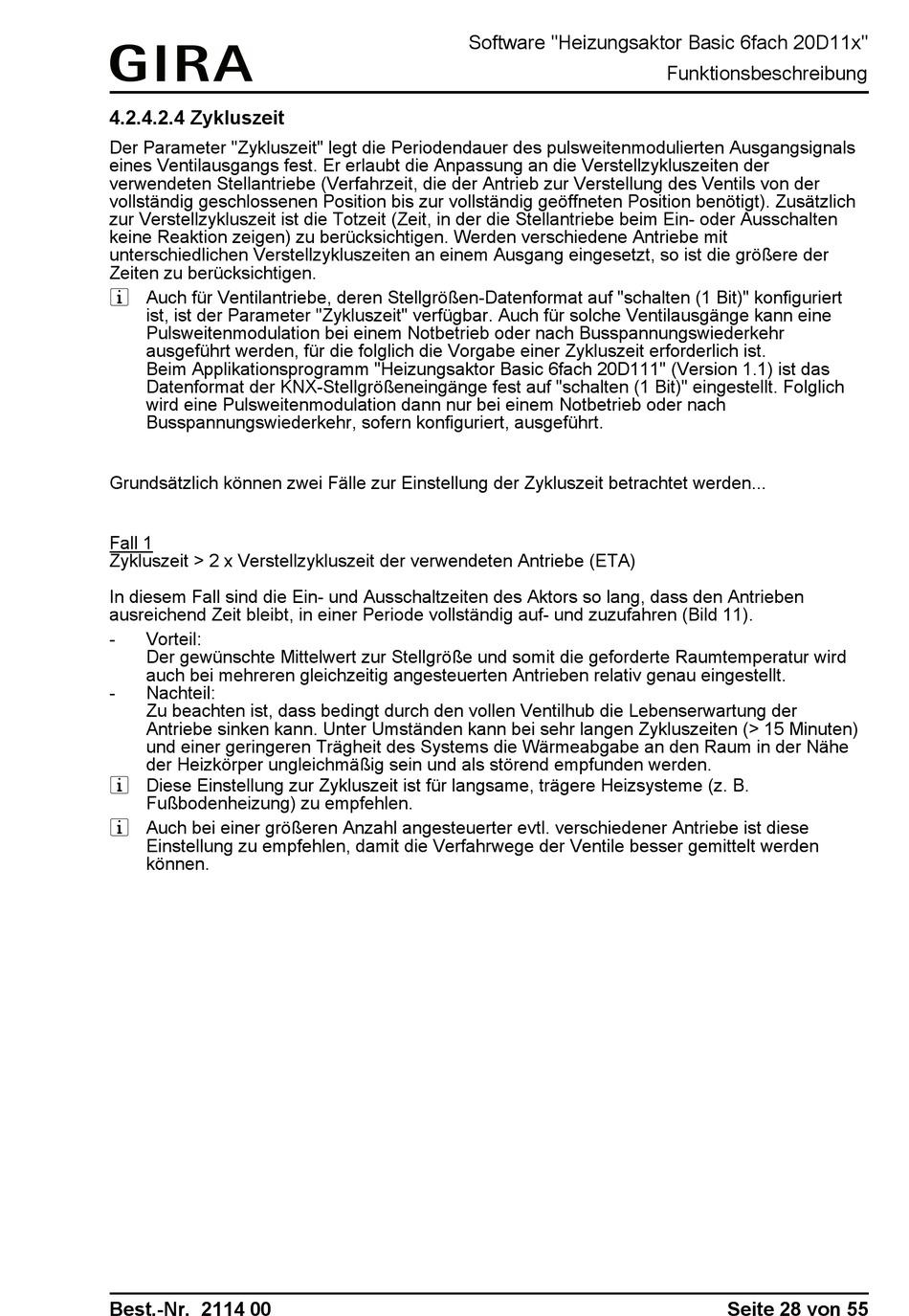

4.2.4.2.4 Zykluszeit

Der Parameter "Zykluszeit" legt die Periodendauer des pulsweitenmodulierten Ausgangsignals
eines Ventilausgangs fest. Er erlaubt die Anpassung an die Verstellzykluszeiten der
verwendeten Stellantriebe (Verfahrzeit, die der Antrieb zur Verstellung des Ventils von der
vollständig geschlossenen Position bis zur vollständig geöffneten Position benötigt). Zusätzlich
zur Verstellzykluszeit ist die Totzeit (Zeit, in der die Stellantriebe beim Ein- oder Ausschalten
keine Reaktion zeigen) zu berücksichtigen. Werden verschiedene Antriebe mit
unterschiedlichen Verstellzykluszeiten an einem Ausgang eingesetzt, so ist die größere der
Zeiten zu berücksichtigen.
i Auch für Ventilantriebe, deren Stellgrößen-Datenformat auf "schalten (1 Bit)" konfiguriert
ist, ist der Parameter "Zykluszeit" verfügbar. Auch für solche Ventilausgänge kann eine
Pulsweitenmodulation bei einem Notbetrieb oder nach Busspannungswiederkehr
ausgeführt werden, für die folglich die Vorgabe einer Zykluszeit erforderlich ist.
Beim Applikationsprogramm "Heizungsaktor Basic 6fach 20D111" (Version 1.1) ist das
Datenformat der KNX-Stellgrößeneingänge fest auf "schalten (1 Bit)" eingestellt. Folglich
wird eine Pulsweitenmodulation dann nur bei einem Notbetrieb oder nach
Busspannungswiederkehr, sofern konfiguriert, ausgeführt.
Grundsätzlich können zwei Fälle zur Einstellung der Zykluszeit betrachtet werden...
Fall 1
Zykluszeit > 2 x Verstellzykluszeit der verwendeten Antriebe (ETA)
In diesem Fall sind die Ein- und Ausschaltzeiten des Aktors so lang, dass den Antrieben
ausreichend Zeit bleibt, in einer Periode vollständig auf- und zuzufahren (Bild 11).
- Vorteil:
Der gewünschte Mittelwert zur Stellgröße und somit die geforderte Raumtemperatur wird
auch bei mehreren gleichzeitig angesteuerten Antrieben relativ genau eingestellt.
- Nachteil:
Zu beachten ist, dass bedingt durch den vollen Ventilhub die Lebenserwartung der
Antriebe sinken kann. Unter Umständen kann bei sehr langen Zykluszeiten (> 15 Minuten)
und einer geringeren Trägheit des Systems die Wärmeabgabe an den Raum in der Nähe
der Heizkörper ungleichmäßig sein und als störend empfunden werden.
i Diese Einstellung zur Zykluszeit ist für langsame, trägere Heizsysteme (z. B.
Fußbodenheizung) zu empfehlen.
i Auch bei einer größeren Anzahl angesteuerter evtl. verschiedener Antriebe ist diese
Einstellung zu empfehlen, damit die Verfahrwege der Ventile besser gemittelt werden
können.
Best.-Nr. 2114 00
Software "Heizungsaktor Basic 6fach 20D11x"
Funktionsbeschreibung
Seite 28 von 55
