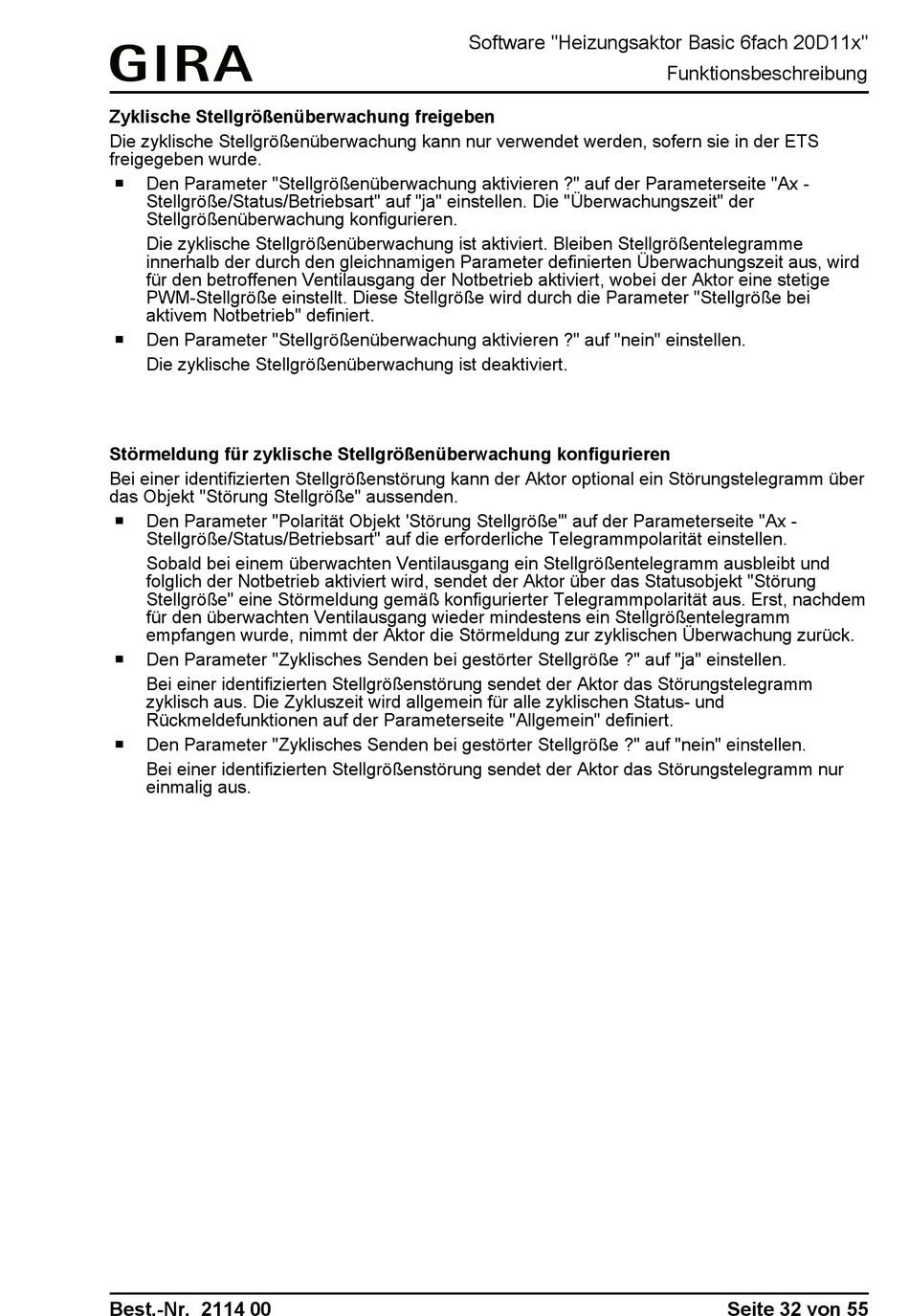

Gira Basic Produktdokumentation Seite 32

Zyklische Stellgrößenüberwachung freigeben
Die zyklische Stellgrößenüberwachung kann nur verwendet werden, sofern sie in der ETS
freigegeben wurde.
o Den Parameter "Stellgrößenüberwachung aktivieren ?" auf der Parameterseite "Ax -
Stellgröße/Status/Betriebsart" auf "ja" einstellen. Die "Überwachungszeit" der
Stellgrößenüberwachung konfigurieren.
Die zyklische Stellgrößenüberwachung ist aktiviert. Bleiben Stellgrößentelegramme
innerhalb der durch den gleichnamigen Parameter definierten Überwachungszeit aus, wird
für den betroffenen Ventilausgang der Notbetrieb aktiviert, wobei der Aktor eine stetige
PWM-Stellgröße einstellt. Diese Stellgröße wird durch die Parameter "Stellgröße bei
aktivem Notbetrieb" definiert.
o Den Parameter "Stellgrößenüberwachung aktivieren ?" auf "nein" einstellen.
Die zyklische Stellgrößenüberwachung ist deaktiviert.
Störmeldung für zyklische Stellgrößenüberwachung konfigurieren
Bei einer identifizierten Stellgrößenstörung kann der Aktor optional ein Störungstelegramm über
das Objekt "Störung Stellgröße" aussenden.
o Den Parameter "Polarität Objekt 'Störung Stellgröße'" auf der Parameterseite "Ax -
Stellgröße/Status/Betriebsart" auf die erforderliche Telegrammpolarität einstellen.
Sobald bei einem überwachten Ventilausgang ein Stellgrößentelegramm ausbleibt und
folglich der Notbetrieb aktiviert wird, sendet der Aktor über das Statusobjekt "Störung
Stellgröße" eine Störmeldung gemäß konfigurierter Telegrammpolarität aus. Erst, nachdem
für den überwachten Ventilausgang wieder mindestens ein Stellgrößentelegramm
empfangen wurde, nimmt der Aktor die Störmeldung zur zyklischen Überwachung zurück.
o Den Parameter "Zyklisches Senden bei gestörter Stellgröße ?" auf "ja" einstellen.
Bei einer identifizierten Stellgrößenstörung sendet der Aktor das Störungstelegramm
zyklisch aus. Die Zykluszeit wird allgemein für alle zyklischen Status- und
Rückmeldefunktionen auf der Parameterseite "Allgemein" definiert.
o Den Parameter "Zyklisches Senden bei gestörter Stellgröße ?" auf "nein" einstellen.
Bei einer identifizierten Stellgrößenstörung sendet der Aktor das Störungstelegramm nur
einmalig aus.
