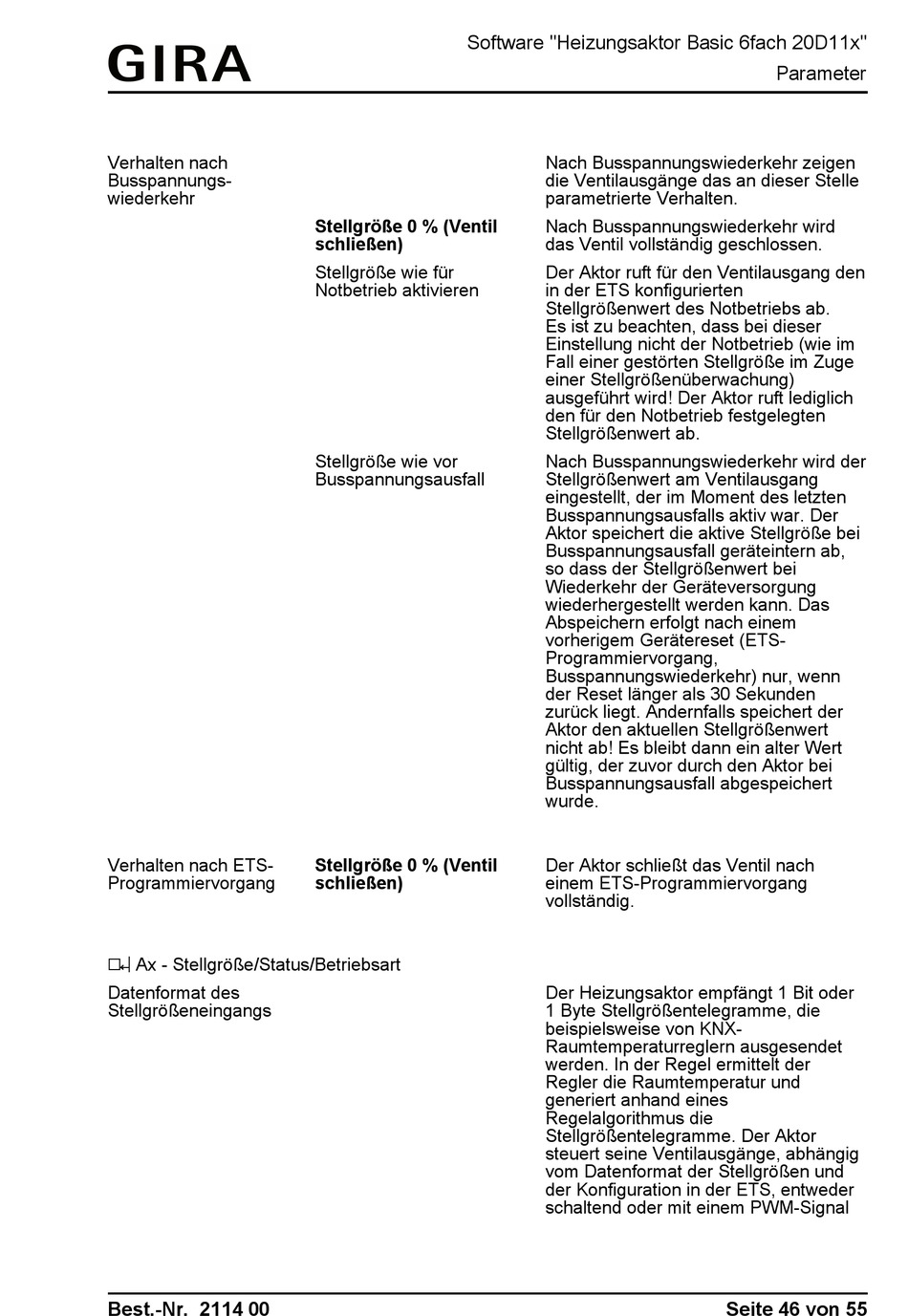

Gira Basic Produktdokumentation Seite 46

Verhalten nach
Busspannungs-
wiederkehr
Verhalten nach ETS-
Programmiervorgang
h Ax - Stellgröße/Status/Betriebsart
Datenformat des
Stellgrößeneingangs
Best.-Nr. 2114 00
Software "Heizungsaktor Basic 6fach 20D11x"
Stellgröße 0 % (Ventil
schließen)
Stellgröße wie für
Notbetrieb aktivieren
Stellgröße wie vor
Busspannungsausfall
Stellgröße 0 % (Ventil
schließen)
Nach Busspannungswiederkehr zeigen
die Ventilausgänge das an dieser Stelle
parametrierte Verhalten.
Nach Busspannungswiederkehr wird
das Ventil vollständig geschlossen.
Der Aktor ruft für den Ventilausgang den
in der ETS konfigurierten
Stellgrößenwert des Notbetriebs ab.
Es ist zu beachten, dass bei dieser
Einstellung nicht der Notbetrieb (wie im
Fall einer gestörten Stellgröße im Zuge
einer Stellgrößenüberwachung)
ausgeführt wird! Der Aktor ruft lediglich
den für den Notbetrieb festgelegten
Stellgrößenwert ab.
Nach Busspannungswiederkehr wird der
Stellgrößenwert am Ventilausgang
eingestellt, der im Moment des letzten
Busspannungsausfalls aktiv war. Der
Aktor speichert die aktive Stellgröße bei
Busspannungsausfall geräteintern ab,
so dass der Stellgrößenwert bei
Wiederkehr der Geräteversorgung
wiederhergestellt werden kann. Das
Abspeichern erfolgt nach einem
vorherigem Gerätereset (ETS-
Programmiervorgang,
Busspannungswiederkehr) nur, wenn
der Reset länger als 30 Sekunden
zurück liegt. Andernfalls speichert der
Aktor den aktuellen Stellgrößenwert
nicht ab! Es bleibt dann ein alter Wert
gültig, der zuvor durch den Aktor bei
Busspannungsausfall abgespeichert
wurde.
Der Aktor schließt das Ventil nach
einem ETS-Programmiervorgang
vollständig.
Der Heizungsaktor empfängt 1 Bit oder
1 Byte Stellgrößentelegramme, die
beispielsweise von KNX-
Raumtemperaturreglern ausgesendet
werden. In der Regel ermittelt der
Regler die Raumtemperatur und
generiert anhand eines
Regelalgorithmus die
Stellgrößentelegramme. Der Aktor
steuert seine Ventilausgänge, abhängig
vom Datenformat der Stellgrößen und
der Konfiguration in der ETS, entweder
schaltend oder mit einem PWM-Signal
Parameter
Seite 46 von 55
