Gira Basic Produktdokumentation Seite 29

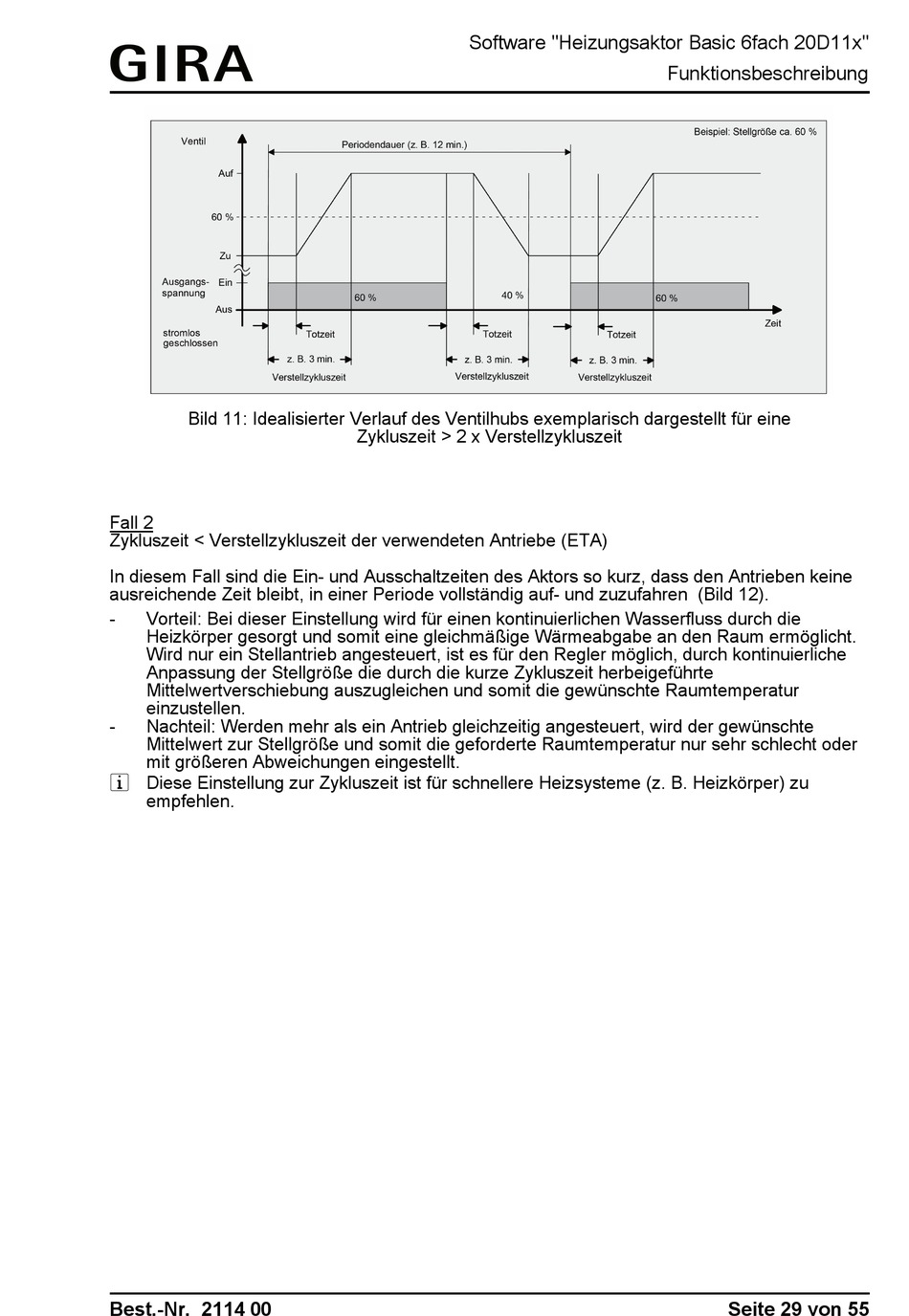

Bild 11: Idealisierter Verlauf des Ventilhubs exemplarisch dargestellt für eine
Fall 2
Zykluszeit < Verstellzykluszeit der verwendeten Antriebe (ETA)
In diesem Fall sind die Ein- und Ausschaltzeiten des Aktors so kurz, dass den Antrieben keine
ausreichende Zeit bleibt, in einer Periode vollständig auf- und zuzufahren (Bild 12).
- Vorteil: Bei dieser Einstellung wird für einen kontinuierlichen Wasserfluss durch die
Heizkörper gesorgt und somit eine gleichmäßige Wärmeabgabe an den Raum ermöglicht.
Wird nur ein Stellantrieb angesteuert, ist es für den Regler möglich, durch kontinuierliche
Anpassung der Stellgröße die durch die kurze Zykluszeit herbeigeführte
Mittelwertverschiebung auszugleichen und somit die gewünschte Raumtemperatur
einzustellen.
- Nachteil: Werden mehr als ein Antrieb gleichzeitig angesteuert, wird der gewünschte
Mittelwert zur Stellgröße und somit die geforderte Raumtemperatur nur sehr schlecht oder
mit größeren Abweichungen eingestellt.
i Diese Einstellung zur Zykluszeit ist für schnellere Heizsysteme (z. B. Heizkörper) zu
empfehlen.
Best.-Nr. 2114 00
Software "Heizungsaktor Basic 6fach 20D11x"
Zykluszeit > 2 x Verstellzykluszeit
Funktionsbeschreibung
Seite 29 von 55
