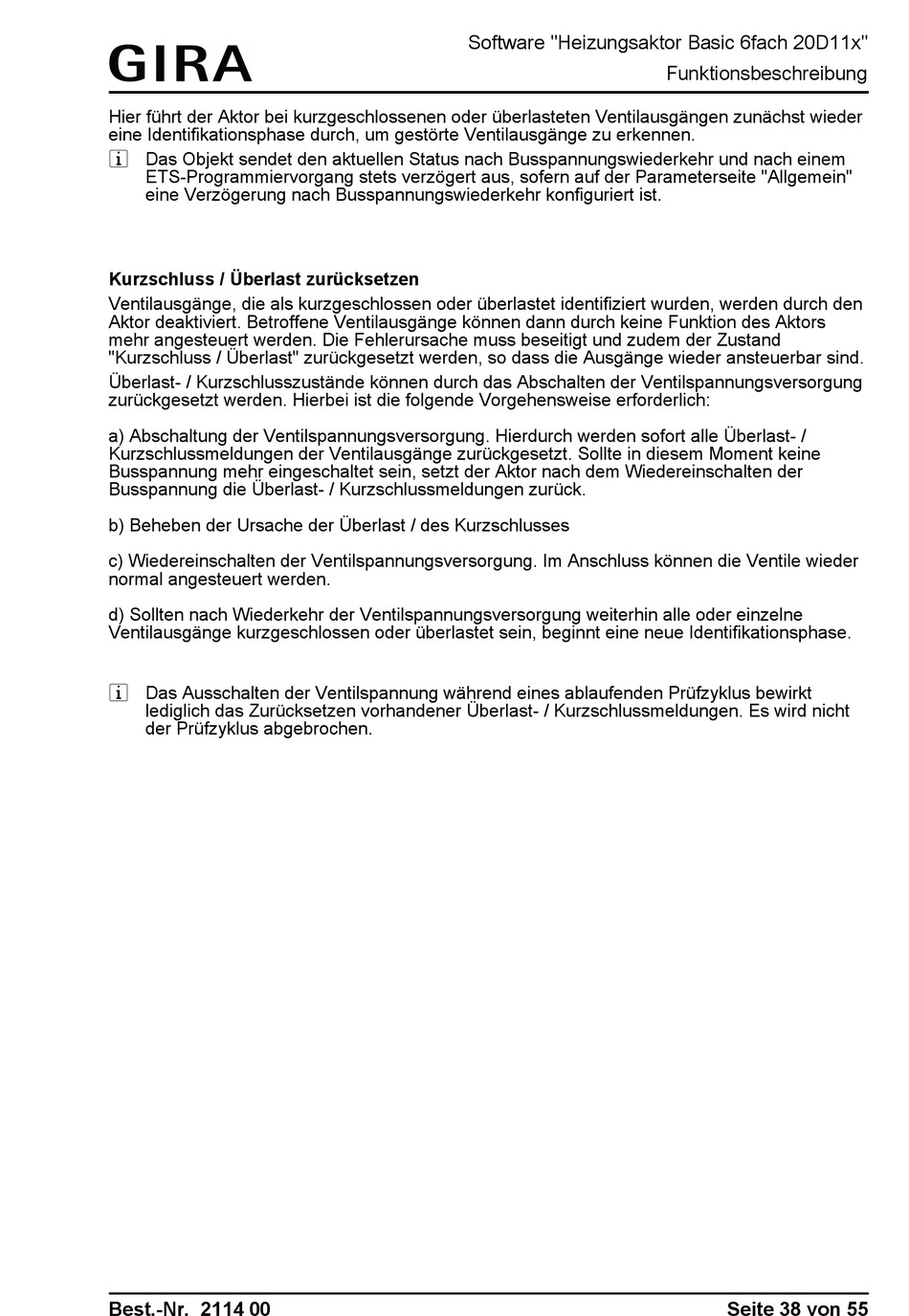

Gira Basic Produktdokumentation Seite 38

Hier führt der Aktor bei kurzgeschlossenen oder überlasteten Ventilausgängen zunächst wieder
eine Identifikationsphase durch, um gestörte Ventilausgänge zu erkennen.
i Das Objekt sendet den aktuellen Status nach Busspannungswiederkehr und nach einem
ETS-Programmiervorgang stets verzögert aus, sofern auf der Parameterseite "Allgemein"
eine Verzögerung nach Busspannungswiederkehr konfiguriert ist.
Kurzschluss / Überlast zurücksetzen
Ventilausgänge, die als kurzgeschlossen oder überlastet identifiziert wurden, werden durch den
Aktor deaktiviert. Betroffene Ventilausgänge können dann durch keine Funktion des Aktors
mehr angesteuert werden. Die Fehlerursache muss beseitigt und zudem der Zustand
"Kurzschluss / Überlast" zurückgesetzt werden, so dass die Ausgänge wieder ansteuerbar sind.
Überlast- / Kurzschlusszustände können durch das Abschalten der Ventilspannungsversorgung
zurückgesetzt werden. Hierbei ist die folgende Vorgehensweise erforderlich:
a) Abschaltung der Ventilspannungsversorgung. Hierdurch werden sofort alle Überlast- /
Kurzschlussmeldungen der Ventilausgänge zurückgesetzt. Sollte in diesem Moment keine
Busspannung mehr eingeschaltet sein, setzt der Aktor nach dem Wiedereinschalten der
Busspannung die Überlast- / Kurzschlussmeldungen zurück.
b) Beheben der Ursache der Überlast / des Kurzschlusses
c) Wiedereinschalten der Ventilspannungsversorgung. Im Anschluss können die Ventile wieder
normal angesteuert werden.
d) Sollten nach Wiederkehr der Ventilspannungsversorgung weiterhin alle oder einzelne
Ventilausgänge kurzgeschlossen oder überlastet sein, beginnt eine neue Identifikationsphase.
i Das Ausschalten der Ventilspannung während eines ablaufenden Prüfzyklus bewirkt
lediglich das Zurücksetzen vorhandener Überlast- / Kurzschlussmeldungen. Es wird nicht
der Prüfzyklus abgebrochen.
