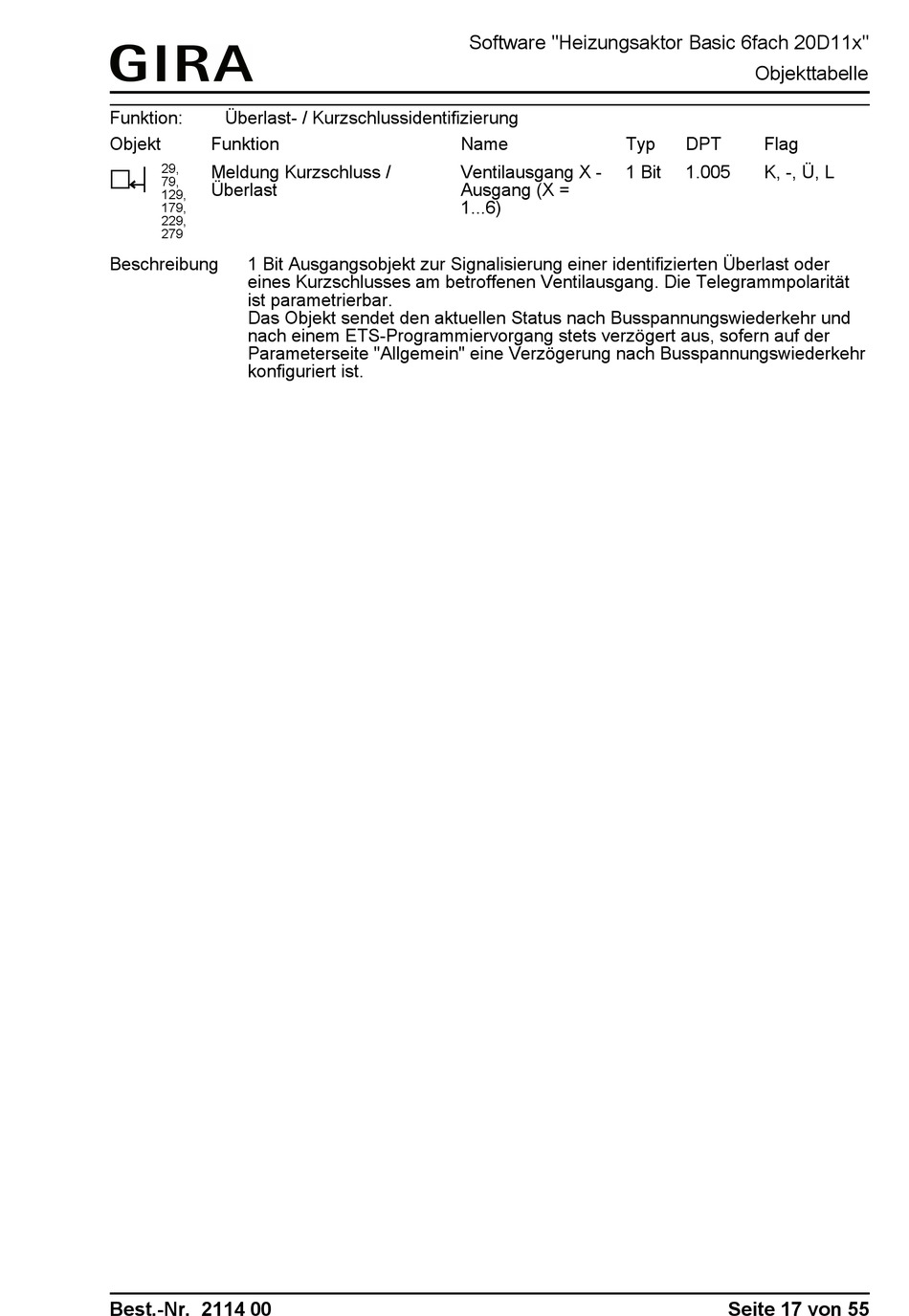

Gira Basic Produktdokumentation Seite 17

Funktion: Überlast- / Kurzschlussidentifizierung
Objekt Funktion
29,
Meldung Kurzschluss /
h
79,
Überlast
129,
179,
229,
279
Beschreibung 1 Bit Ausgangsobjekt zur Signalisierung einer identifizierten Überlast oder
eines Kurzschlusses am betroffenen Ventilausgang. Die Telegrammpolarität
ist parametrierbar.
Das Objekt sendet den aktuellen Status nach Busspannungswiederkehr und
nach einem ETS-Programmiervorgang stets verzögert aus, sofern auf der
Parameterseite "Allgemein" eine Verzögerung nach Busspannungswiederkehr
konfiguriert ist.
Best.-Nr. 2114 00
Software "Heizungsaktor Basic 6fach 20D11x"
Name Typ
Ventilausgang X - 1 Bit
Ausgang (X =
1...6)
Objekttabelle
DPT Flag
1.005 K, -, Ü, L
Seite 17 von 55
