Fall 6
Stellgrößenänderung z. B. von 30 % auf 80 % während Schließphase des Ventils
(Schließphase zu lang) (Bild 10).
Vor dem Empfang der neuen Stellgröße (80 %) war der alte Sollwert (30 %) aktiv. Währen
der Schließphase des Ventils wird nun die neue Stellgröße empfangen. Zu diesem
Zeitpunkt erkennt der Aktor, dass es erforderlich ist, sofort die Schließphase abzubrechen
und das Ventil zu öffnen, damit das Tastverhältnis der neuen Stellgröße (80 %) entspricht.
Die Zykluszeit bleibt unverändert, der Startzeitpunkt der Periode wird jedoch automatisch
verschoben.
Es wurde unmittelbar nach Empfang der neuen Stellgröße das neue Tastverhältnis
eingestellt.

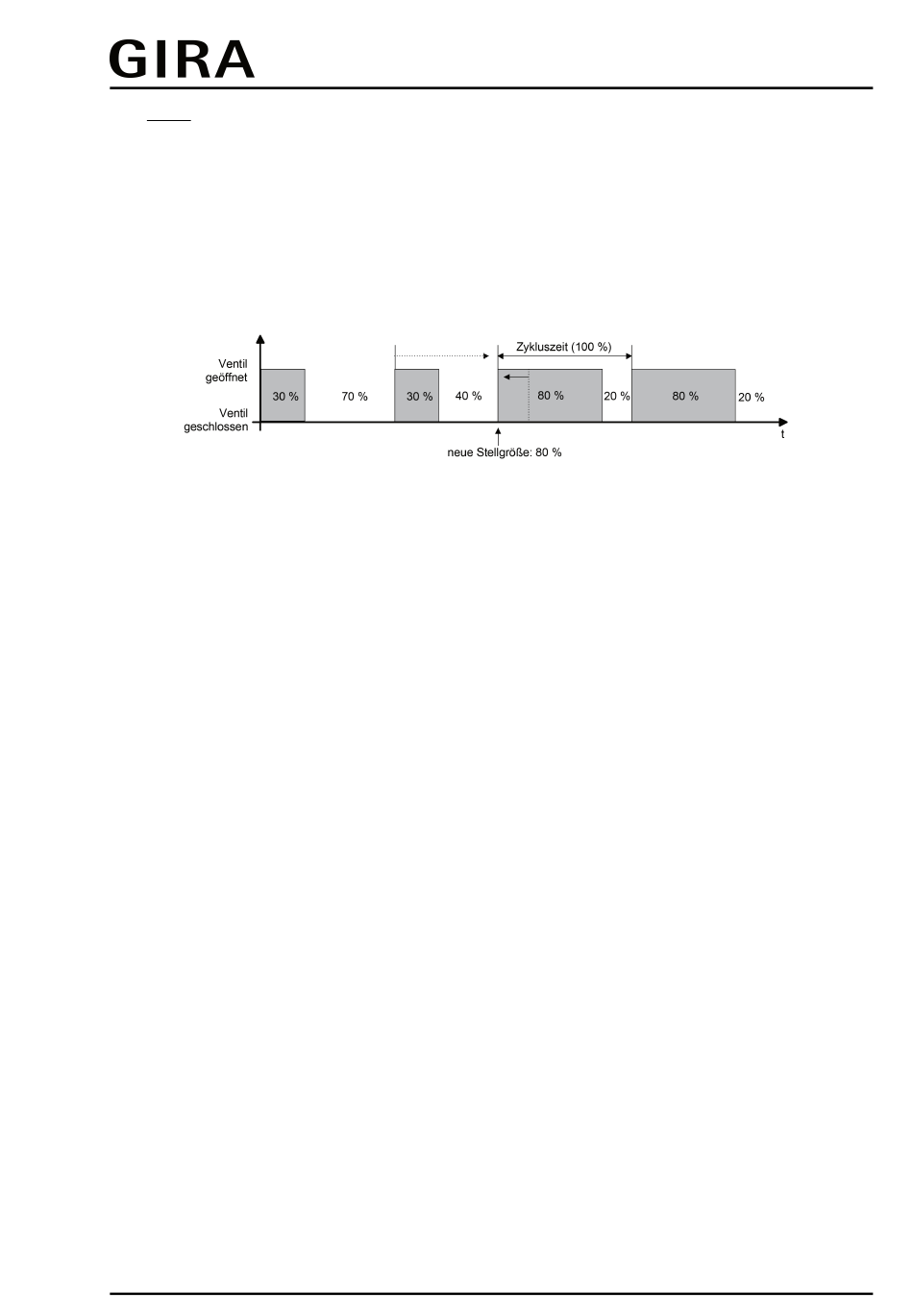

Bild 10: Beispiel einer Stellgrößenänderung 30 % -> 80 % während Öffnungsphase des Ventils
Best.-Nr. 2114 00
Software "Heizungsaktor Basic 6fach 20D11x"
(Öffnungsphase zu lang)
