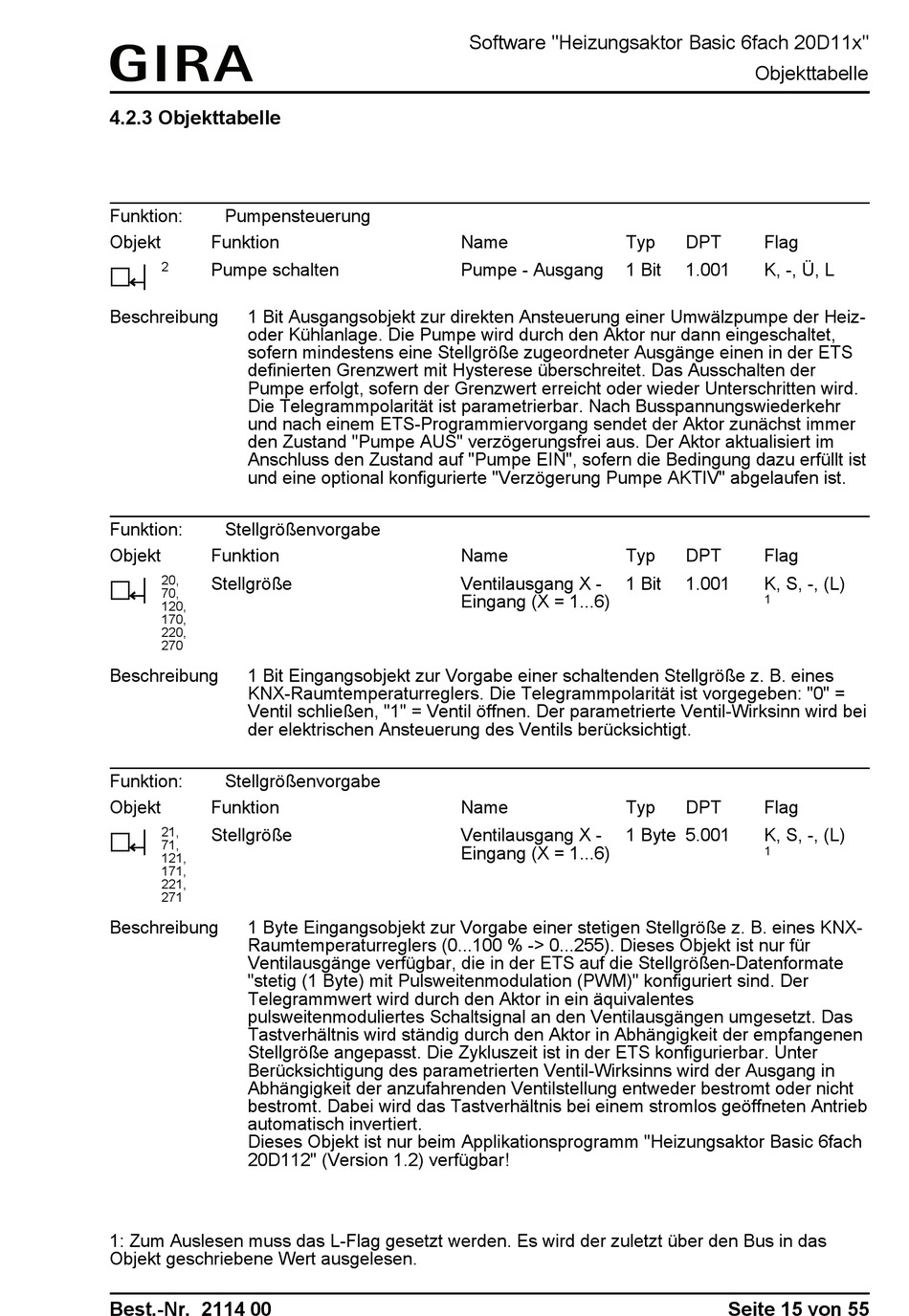

4.2.3 Objekttabelle

Funktion: Pumpensteuerung
Objekt Funktion
2
Pumpe schalten
h
Beschreibung 1 Bit Ausgangsobjekt zur direkten Ansteuerung einer Umwälzpumpe der Heiz-
oder Kühlanlage. Die Pumpe wird durch den Aktor nur dann eingeschaltet,
sofern mindestens eine Stellgröße zugeordneter Ausgänge einen in der ETS
definierten Grenzwert mit Hysterese überschreitet. Das Ausschalten der
Pumpe erfolgt, sofern der Grenzwert erreicht oder wieder Unterschritten wird.
Die Telegrammpolarität ist parametrierbar. Nach Busspannungswiederkehr
und nach einem ETS-Programmiervorgang sendet der Aktor zunächst immer
den Zustand "Pumpe AUS" verzögerungsfrei aus. Der Aktor aktualisiert im
Anschluss den Zustand auf "Pumpe EIN", sofern die Bedingung dazu erfüllt ist
und eine optional konfigurierte "Verzögerung Pumpe AKTIV" abgelaufen ist.
Funktion: Stellgrößenvorgabe
Objekt Funktion
20,
Stellgröße
h
70,
120,
170,
220,
270
Beschreibung 1 Bit Eingangsobjekt zur Vorgabe einer schaltenden Stellgröße z. B. eines
KNX-Raumtemperaturreglers. Die Telegrammpolarität ist vorgegeben: "0" =
Ventil schließen, "1" = Ventil öffnen. Der parametrierte Ventil-Wirksinn wird bei
der elektrischen Ansteuerung des Ventils berücksichtigt.
Funktion: Stellgrößenvorgabe
Objekt Funktion
21,
Stellgröße
h
71,
121,
171,
221,
271
Beschreibung 1 Byte Eingangsobjekt zur Vorgabe einer stetigen Stellgröße z. B. eines KNX-
Raumtemperaturreglers (0...100 % -> 0...255). Dieses Objekt ist nur für
Ventilausgänge verfügbar, die in der ETS auf die Stellgrößen-Datenformate
"stetig (1 Byte) mit Pulsweitenmodulation (PWM)" konfiguriert sind. Der
Telegrammwert wird durch den Aktor in ein äquivalentes
pulsweitenmoduliertes Schaltsignal an den Ventilausgängen umgesetzt. Das
Tastverhältnis wird ständig durch den Aktor in Abhängigkeit der empfangenen
Stellgröße angepasst. Die Zykluszeit ist in der ETS konfigurierbar. Unter
Berücksichtigung des parametrierten Ventil-Wirksinns wird der Ausgang in
Abhängigkeit der anzufahrenden Ventilstellung entweder bestromt oder nicht
bestromt. Dabei wird das Tastverhältnis bei einem stromlos geöffneten Antrieb
automatisch invertiert.
Dieses Objekt ist nur beim Applikationsprogramm "Heizungsaktor Basic 6fach
20D112" (Version 1.2) verfügbar!
1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das
Objekt geschriebene Wert ausgelesen.
Best.-Nr. 2114 00
Software "Heizungsaktor Basic 6fach 20D11x"
Name Typ
Pumpe - Ausgang 1 Bit
Name Typ
Ventilausgang X - 1 Bit
Eingang (X = 1...6)
Name Typ
Ventilausgang X - 1 Byte
Eingang (X = 1...6)
Objekttabelle
DPT Flag
1.001 K, -, Ü, L
DPT Flag
1.001 K, S, -, (L)
1
DPT Flag
5.001 K, S, -, (L)
1
Seite 15 von 55
