- Fall 1

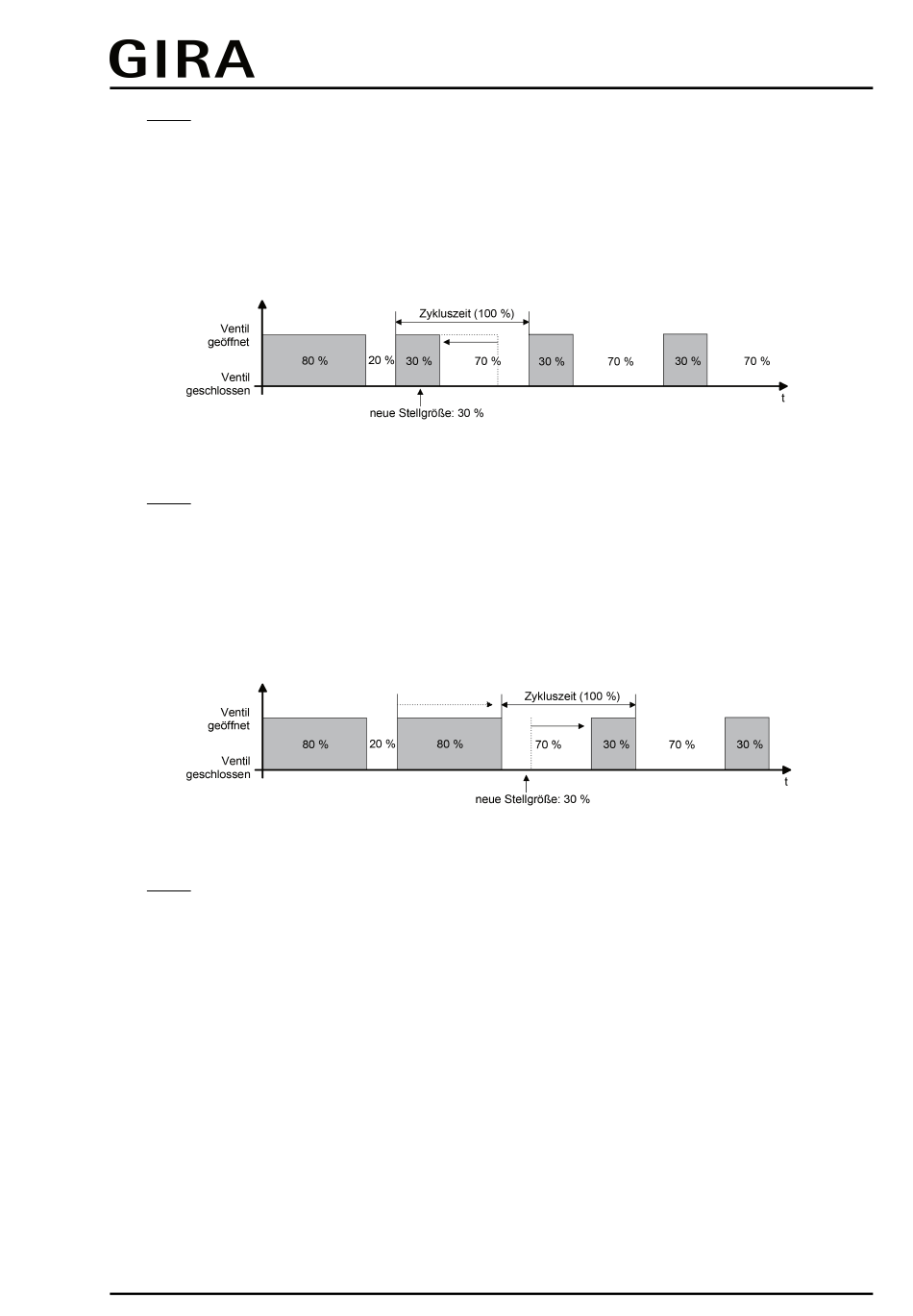

Stellgrößenänderung z. B. von 80 % auf 30 % während Öffnungsphase des Ventils (Bild 5).
Vor dem Empfang der neuen Stellgröße (30 %) war der alte Sollwert (80 %) aktiv. Währen
der Öffnungsphase des Ventils wird nun die neue Stellgröße empfangen. Zu diesem
Zeitpunkt erkennt der Aktor, dass es noch möglich ist, die Öffnungsphase zu verkürzen,
damit sie der neuen Stellgröße (30 %) entspricht. Die Zykluszeit bleibt von diesem Vorgang
unberührt.
Es wurde unmittelbar nach Empfang der neuen Stellgröße das neue Tastverhältnis
eingestellt.
Bild 5: Beispiel einer Stellgrößenänderung 80 % -> 30 % während Öffnungsphase des Ventils
- Fall 2
Stellgrößenänderung z. B. von 80 % auf 30 % während Schließphase des Ventils (Bild 6).
Vor dem Empfang der neuen Stellgröße (30 %) war der alte Sollwert (80 %) aktiv. Währen
der Schließphase des Ventils wird nun die neue Stellgröße empfangen. Zu diesem
Zeitpunkt erkennt der Aktor, dass es noch möglich ist, die Schließphase zu verlängern,
damit sie der neuen Stellgröße (30 %) entspricht. Die Zykluszeit bleibt unverändert, der
Startzeitpunkt der Periode wird jedoch automatisch verschoben.
Es wurde unmittelbar nach Empfang der neuen Stellgröße das neue Tastverhältnis
eingestellt.
Bild 6: Beispiel einer Stellgrößenänderung 80 % -> 30 % während Schließphase des Ventils
- Fall 3
Stellgrößenänderung z. B. von 80 % auf 30 % während Öffnungsphase des Ventils
(Öffnungsphase zu lang) (Bild 7).
Vor dem Empfang der neuen Stellgröße (30 %) war der alte Sollwert (80 %) aktiv. Währen
der Öffnungsphase des Ventils wird nun die neue Stellgröße empfangen. Zu diesem
Zeitpunkt erkennt der Aktor, dass es erforderlich ist, sofort die Öffnungsphase abzubrechen
und das Ventil zu schließen, damit das Tastverhältnis der neuen Stellgröße (30 %)
entspricht. Die Zykluszeit bleibt unverändert, der Startzeitpunkt der Periode wird jedoch
automatisch verschoben.
Es wurde unmittelbar nach Empfang der neuen Stellgröße das neue Tastverhältnis
eingestellt.
