- Seite 1 Produktdokumentation Stand der Dokumentation: 11.04.2017 21143200 Heizungsaktor Basic 6fach REG Best.-Nr. 2114 00...
-
Seite 2: Inhaltsverzeichnis
............Sicherheitshinweise ......................Geräteaufbau ........................Montage und elektrischer Anschluss ................Inbetriebnahme ......................Technische Daten ....................... Software-Beschreibung ..................... Software-Spezifikation ....................Software "Heizungsaktor Basic 6fach 20D11x" ............4.2.1 Funktionsumfang ....................4.2.2 Hinweise zur Software ................... 4.2.3 Objekttabelle ......................4.2.4 Funktionsbeschreibung ..................4.2.4.1 Kanalübergreifende Funktionsbeschreibung... -
Seite 3: Produktdefinition
Das Gerät ist zur Montage auf Hutschiene in geschlossenen Kleingehäusen oder Verteilern in festen Installationen in trockenen Innenräumen vorgesehen. i Es wird empfohlen, elektrothermische Stellantriebe aus dem Hause Gira oder alternativ Modelle der Firmen Möhlenhoff (AA2004, AA4004) oder Sauter (MTX) zu verwenden. Es... -
Seite 4: Montage, Elektrischer Anschluss Und Bedienung
Montage, elektrischer Anschluss und Bedienung 2 Montage, elektrischer Anschluss und Bedienung 2.1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet. Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt. -
Seite 5: Geräteaufbau

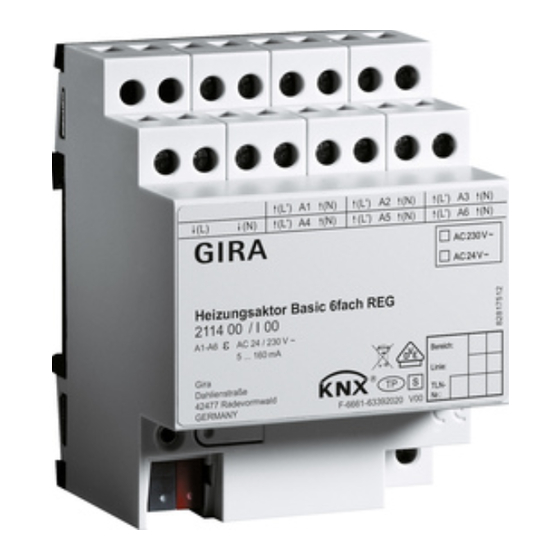

Montage, elektrischer Anschluss und Bedienung 2.2 Geräteaufbau Bild 1: Geräteaufbau (1) Anschluss für Versorgung elektrothermische Stellantriebe (AC 230 V oder AC 24 V) (2) Programmier-Taste und -LED (3) Anschluss KNX (4) Anschlüsse für elektrothermische Stellantriebe Best.-Nr. 2114 00 Seite 5 von 55... -
Seite 6: Montage Und Elektrischer Anschluss
Montage, elektrischer Anschluss und Bedienung 2.3 Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung abdecken! Gerät montieren Aufschnappen auf eine geeignete Hutschiene. Die Schraubklemmen der Ventilausgänge sollten oben liegen. - Seite 7 Montage, elektrischer Anschluss und Bedienung Keine ungeeigneten Lasten (Glühlampen, motorische Stellantriebe, Signalgeräte etc.) anschließen. Stellantriebe für Umgebungen mit höheren Anforderungen an die Ausfallsicherheit vorzugsweise an die Ausgänge A1 und A4 anschließen. Diese werden im Zuge einer Überlasterkennung zuletzt abgeschaltet. Maximale Anzahl "4"...
- Seite 8 Montage, elektrischer Anschluss und Bedienung Gerät anschließen für Stellantriebe AC 24 V Bild 3: Anschluss für Stellantriebe AC 24 V links: Getrennter Anschluss der Stellantriebe separat am Aktor / rechts: Gemeinsamer Leiter für Stellantriebe An alle Ausgänge ausschließlich Stellantriebe AC 24 V anschließen. Je Ausgang nur Stellantriebe mit gleicher Charakteristik (stromlos geschlossen / geöffnet) anschließen.
- Seite 9 Montage, elektrischer Anschluss und Bedienung i Keine Gleichspannung anschließen. Auf dem Geräteetikett die Art der Versorgung "AC 24 V" mit wischfestem Stift vermerken. Busleitung mit Anschlussklemme anschließen. Best.-Nr. 2114 00 Seite 9 von 55...
-
Seite 10: Inbetriebnahme
Montage, elektrischer Anschluss und Bedienung 2.4 Inbetriebnahme Nach der Montage des Aktors und dem Anschluss der Buslinie, der Versorgung der Ventilantriebe und aller elektrischen Verbraucher kann das Gerät in Betrieb genommen werden. Es wird allgemein die folgende Vorgehensweise empfohlen... ETS-Inbetriebnahme ausführen GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. -
Seite 11: Technische Daten
Technische Daten 3 Technische Daten Allgemein Umgebungstemperatur -5 ... +45 °C Lager-/ Transporttemperatur -25 ... +70 °C Einbaubreite 72 mm / 4 TE Prüfzeichen KNX / EIB / VDE Verlustleistung max. 1 W Versorgung KNX KNX Medium TP 256 Inbetriebnahmemodus S-Mode Nennspannung KNX DC 21 ... 32 V SELV Stromaufnahme KNX 4 ... -
Seite 12: Software-Beschreibung
Software-Spezifikation 4 Software-Beschreibung 4.1 Software-Spezifikation ETS-Suchpfade: Heizung, Klima, Lüftung / Ventil / Heizungsaktor Basic 6fach Applikationen: Nr. Kurzbeschreibung Name Version Maskenver- sion Multifunktionale Heizungsaktor- Heizungsaktor Basic SystemB Applikation: 6fach 20D111 für ETS3.0 (07B0) Ansteuerung von bis zu 6 Ventilausgängen für elektrothermische Version d, Stellantriebe durch 1-Bit Stellgrößen. -
Seite 13: Software "Heizungsaktor Basic 6Fach 20D11X
Software "Heizungsaktor Basic 6fach 20D11x" Funktionsumfang 4.2 Software "Heizungsaktor Basic 6fach 20D11x" 4.2.1 Funktionsumfang 6 voneinander unabhängige elektronische Ventilausgänge. Ventilansteuerung (spannungslos geöffnet / geschlossen) je Ausgang parametrierbar. Stellgrößenauswertung wahlweise "schaltend 1 Bit" oder "stetig 1 Byte". Bei 1-Byte großer Stellgröße werden die Ausgänge durch eine Pulsweitenmodulation (PWM) angesteuert. -
Seite 14: Hinweise Zur Software
Applikationsprogramm "Heizungsaktor Basic 6fach 20D111" (Version 1.1) unterstützt ausschließlich das Datenformat "schaltend (1 Bit)" für KNX-Stellgrößeneingänge. Das Applikationsprogramm "Heizungsaktor Basic 6fach 20D112" (Version 1.2) ermöglicht es darüber hinaus, auch stetige 1 Byte Stellgrößen auszuwerten. Andere Funktionen sind im Vergleich beider Applikationsprogramme identisch. -
Seite 15: Objekttabelle
Dabei wird das Tastverhältnis bei einem stromlos geöffneten Antrieb automatisch invertiert. Dieses Objekt ist nur beim Applikationsprogramm "Heizungsaktor Basic 6fach 20D112" (Version 1.2) verfügbar! 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. - Seite 16 Software "Heizungsaktor Basic 6fach 20D11x" Objekttabelle Funktion: Stellgrößenüberwachung Objekt Funktion Name Flag Störung Stellgröße Ventilausgang X - 1 Bit 1.005 K, -, Ü, L Ausgang (X = 125, 1...6) 175, 225, Beschreibung 1 Bit Ausgangsobjekt zur Signalisierung einer gestörten Stellgröße (bei aktiver Stellgrößenüberwachung wurde innerhalb der Überwachungszeit kein...
- Seite 17 Software "Heizungsaktor Basic 6fach 20D11x" Objekttabelle Funktion: Überlast- / Kurzschlussidentifizierung Objekt Funktion Name Flag Meldung Kurzschluss / Ventilausgang X - 1 Bit 1.005 K, -, Ü, L Überlast Ausgang (X = 129, 1...6) 179, 229, Beschreibung 1 Bit Ausgangsobjekt zur Signalisierung einer identifizierten Überlast oder eines Kurzschlusses am betroffenen Ventilausgang.
-
Seite 18: Funktionsbeschreibung
Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung 4.2.4 Funktionsbeschreibung 4.2.4.1 Kanalübergreifende Funktionsbeschreibung 4.2.4.1.1 Prioritäten Der Heizungsaktor unterscheidet verschiedene Funktionen und Ereignisse, die entweder alle oder einige zugeordnete Ventilantriebe global betreffen, oder nur spezifisch für einzelne Ausgänge wirksam sind. Weil diese Funktionen und Ereignisse nicht zeitgleich ausgeführt werden können, muss es eine Prioritätensteuerung geben. -
Seite 19: Pumpensteuerung
Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung 4.2.4.1.2 Pumpensteuerung Der Heizungsaktor ermöglicht es, die Umwälzpumpe des Heiz- oder Kühlkreislaufes über ein 1 Bit KNX-Telegramm schaltend anzusteuern. Bei Verwendung der Pumpensteuerung wird die Pumpe durch den Aktor über das Objekt "Pumpe schalten" nur dann eingeschaltet, sofern mindestens eine Stellgröße der zugeordneten Ausgänge ungleich "0 - AUS"... - Seite 20 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung Die Parameter "Verzögerung Pumpe AKTIV" auf die gewünschte Zeit einstellen. Der Aktor gibt das EIN-Telegramm zur Pumpe nach Feststellung erst dann aus, wenn die definierte Verzögerungszeit abgelaufen ist. Die Pumpe wird nicht eingeschaltet, wenn der Aktor innerhalb der festgelegten Zeit feststellt, dass die Pumpe aufgrund wieder inaktiver Stellgrößen weiterhin ausgeschaltet bleiben muss.
-
Seite 21: Kanalorientierte Funktionsbeschreibung
Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung 4.2.4.2 Kanalorientierte Funktionsbeschreibung 4.2.4.2.1 Ventil-Wirksinn Der Heizungsaktor verfügt über 6 elektronische Ausgänge, die jeweils bis zu 4 (AC 230 V) oder 2 (AC 24 V) Stellantriebe geräuschlos ansteuern können. Es sind sowohl spannungslos geschlossene als auch spannungslos geöffnete Ventilantriebe anschließbar. Der Parameter "Ventil im Spannungslosen Zustand (Ventil-Wirksinn)"... -
Seite 22: Resetverhalten
Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung 4.2.4.2.2 Resetverhalten Die Zustände der Ventilausgänge nach Busspannungsausfall und nach einem ETS- Programmiervorgang sind fest vorgegeben. Das Verhalten nach Busspannungswiederkehr ist in der ETS parametrierbar. Verhalten bei Busspannungsausfall Bei einem Busspannungsausfall schalten die Ventilausgänge, auch bei vorhandener Ventilspannung, stets aus, da die Geräteelektronik nicht mehr mit Energie versorgt und der... -
Seite 23: Datenformate Für Stellgrößen
Ventilausgang auf den Parameterseiten "Ax - Stellgrößen/Status/Betriebsart" vorhanden ist, legt das Eingangsformat der Stellgrößenobjekte fest. i Beim Applikationsprogramm "Heizungsaktor Basic 6fach 20D111" (Version 1.1) ist das Datenformat der KNX-Stellgrößeneingänge fest auf "schalten (1 Bit)" eingestellt. Datenformat des Stellgrößeneingangs "Schaltend (1 Bit)"... - Seite 24 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung im Aktor je Ausgang einstellbaren Zykluszeit ein Maß für die gemittelte Ventilstellung des Stellventils und somit eine Referenz für die eingestellte Raumtemperatur. Eine Verschiebung des Mittelwerts und somit eine Veränderung der Heizleistung wird durch die Veränderung des Tastverhältnisses des Ein- und Ausschaltimpulse des Ausgangssignals erzielt (Bild 4).
- Seite 25 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung Fall 1 Stellgrößenänderung z. B. von 80 % auf 30 % während Öffnungsphase des Ventils (Bild 5). Vor dem Empfang der neuen Stellgröße (30 %) war der alte Sollwert (80 %) aktiv. Währen der Öffnungsphase des Ventils wird nun die neue Stellgröße empfangen. Zu diesem Zeitpunkt erkennt der Aktor, dass es noch möglich ist, die Öffnungsphase zu verkürzen,...
- Seite 26 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung Bild 7: Beispiel einer Stellgrößenänderung 80 % -> 30 % während Öffnungsphase des Ventils (Öffnungsphase zu lang) Fall 4 Stellgrößenänderung z. B. von 30 % auf 80 % während Öffnungsphase des Ventils (Bild 8).
- Seite 27 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung Fall 6 Stellgrößenänderung z. B. von 30 % auf 80 % während Schließphase des Ventils (Schließphase zu lang) (Bild 10). Vor dem Empfang der neuen Stellgröße (80 %) war der alte Sollwert (30 %) aktiv. Währen der Schließphase des Ventils wird nun die neue Stellgröße empfangen.
-
Seite 28: Zykluszeit
Pulsweitenmodulation bei einem Notbetrieb oder nach Busspannungswiederkehr ausgeführt werden, für die folglich die Vorgabe einer Zykluszeit erforderlich ist. Beim Applikationsprogramm "Heizungsaktor Basic 6fach 20D111" (Version 1.1) ist das Datenformat der KNX-Stellgrößeneingänge fest auf "schalten (1 Bit)" eingestellt. Folglich wird eine Pulsweitenmodulation dann nur bei einem Notbetrieb oder nach Busspannungswiederkehr, sofern konfiguriert, ausgeführt. - Seite 29 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung Bild 11: Idealisierter Verlauf des Ventilhubs exemplarisch dargestellt für eine Zykluszeit > 2 x Verstellzykluszeit Fall 2 Zykluszeit < Verstellzykluszeit der verwendeten Antriebe (ETA) In diesem Fall sind die Ein- und Ausschaltzeiten des Aktors so kurz, dass den Antrieben keine ausreichende Zeit bleibt, in einer Periode vollständig auf- und zuzufahren (Bild 12).
- Seite 30 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung Bild 12: Idealisierter Verlauf des Ventilhubs exemplarisch dargestellt für eine Zykluszeit < Verstellzykluszeit Durch den kontinuierlichen Wasserfluss durch das Ventil und somit durch die stetige Erwärmung des Antriebs variieren und verändern sich die Totzeiten der Antriebe bei der Öffnungs- und Schließphase.
-
Seite 31: Zyklische Stellgrößenüberwachung / Notbetrieb
Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung 4.2.4.2.5 Zyklische Stellgrößenüberwachung / Notbetrieb Bedarfsweise kann eine zyklische Überwachung der Stellgrößen durchgeführt werden. Bleiben bei aktiver zyklischer Überwachung Stellgrößentelegramme innerhalb einer spezifizierten Zeit aus, wird für den betroffenen Ventilausgang ein Notbetrieb aktiviert, wobei eine parametrierbare stetige PWM-Stellgröße in der ETS vorgegeben werden kann. - Seite 32 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung Zyklische Stellgrößenüberwachung freigeben Die zyklische Stellgrößenüberwachung kann nur verwendet werden, sofern sie in der ETS freigegeben wurde. Den Parameter "Stellgrößenüberwachung aktivieren ?" auf der Parameterseite "Ax - Stellgröße/Status/Betriebsart" auf "ja" einstellen. Die "Überwachungszeit" der Stellgrößenüberwachung konfigurieren.
-
Seite 33: Kurzschluss- Und Überlasterkennung
Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung 4.2.4.2.6 Kurzschluss- und Überlasterkennung Der Aktor ist in der Lage, eine elektrische Überlast oder einen Kurzschluss an den Ventilausgängen zu erkennen und diese durch Abschaltung gegen Zerstörung zu schützen. Kurzgeschlossene oder dauerhaft überlastete Ausgänge werden nach einer Identifizierungszeit deaktiviert. - Seite 34 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung 2. a Wird innerhalb der Einschaltzeit keine Überlast oder kein Kurzschluss erkannt, weil die Überlast / der Kurzschluss an einem anderen Ausgang ansteht oder zu gering ist (schwache Überlast), wird der Ausgang wieder abgeschaltet. Weiter mit Schritt 3.
- Seite 35 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung i Meldetelegramme werden, sofern in der ETS für einen Ventilausgang konfiguriert, nur für die Ventilausgänge erzeugt, die nach Erkennung eines Fehlers oder nach Summenüberlast prioritätsmäßig im Prüfzyklus zwangsgeführt deaktiviert wurden. i Das Rücksetzen einer Überlast oder eines Kurzschlusses während eines ablaufenden Prüfzyklus wird ignoriert.
- Seite 36 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung Bild 14: Schwache Überlast an Ventilausgang 2 / erster Prüfzyklus Bei der nächsten Fehlererkennung in Gruppe 1...3: Prüfeinschaltzeit: 10 s Es ist zu erwarten, dass im Normalbetrieb erneut in der zuvor betroffenen Ausgangsgruppe eine Überlast erkannt wird...
- Seite 37 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung Bild 17: Summenüberlast in Ausgangsgruppe 1...3 / zweiter Prüfzyklus Bei der nächsten Fehlererkennung in Gruppe 1...3: Prüfeinschaltzeit: 1 min. Es ist zu erwarten, dass im Normalbetrieb erneut in der zuvor betroffenen Ausgangsgruppe eine Überlast erkannt wird...
- Seite 38 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung Hier führt der Aktor bei kurzgeschlossenen oder überlasteten Ventilausgängen zunächst wieder eine Identifikationsphase durch, um gestörte Ventilausgänge zu erkennen. i Das Objekt sendet den aktuellen Status nach Busspannungswiederkehr und nach einem ETS-Programmiervorgang stets verzögert aus, sofern auf der Parameterseite "Allgemein"...
-
Seite 39: Ventilspülung
Aktor im Zuge einer Ventilspülung die Stellgrößen "1" (entspricht "100 %" - vollständig öffnen) und "0" (entspricht "0 %" - vollständig schließen) aus. Beim Applikationsprogramm "Heizungsaktor Basic 6fach 20D111" (Version 1.1) ist das Datenformat der KNX-Stellgrößeneingänge fest auf "schalten (1 Bit)" eingestellt. - Seite 40 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung i Die Dauer der Ventilspülung ist so auf die Verstellzykluszeit der elektrothermischen Stellantriebe einzustellen, dass diese vollständig öffnen und schließen. Dies ist in der Regel sichergestellt, indem die Spüldauer auf das Doppelte der Verstellzykluszeit konfiguriert wird.
- Seite 41 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung Bild 20: Beispiel eines minimalen Stellgrößen-Grenzwerts für die intelligente Ventilspülung Den Parameter "Intelligente Ventilspülung verwenden ?" auf "ja" einstellen. Beim Parameter "Grenzwert minimale Stellgröße (10...100 %)" den Stellgrößengrenzwert definieren. Die intelligente zyklische Ventilspülung ist aktiviert. Eine Ventilspülung wird nur dann ausgeführt, wenn der parametrierte Grenzwert im zurückliegenden Zeitzyklus mindestens...
- Seite 42 Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung Den Parameter "Ventilspülung extern ansteuerbar ?" auf "ja" einstellen. Beim Parameter "Polarität Objekt 'Ventilspülung Start / Stopp'" die Telegrammpolarität parametrieren und hierdurch festlegen, ob das busgesteuerte Starten und Stoppen oder alternativ nur das Starten möglich sein soll.
-
Seite 43: Auslieferungszustand
Software "Heizungsaktor Basic 6fach 20D11x" Funktionsbeschreibung 4.2.4.3 Auslieferungszustand Im Auslieferungszustand des Aktors verhält sich das Gerät passiv, d. h. es werden keine Telegramme auf den Bus ausgesendet. Alle Funktionen des Aktors sind deaktiviert. Das Gerät kann durch die ETS programmiert und in Betrieb genommen werden. Die physikalische Adresse ist auf 15.15.255 voreingestellt. -
Seite 44: Parameter
Software "Heizungsaktor Basic 6fach 20D11x" Parameter 4.2.5 Parameter Beschreibung Werte Kommentar h Allgemein Verzögerung nach 0...59 Zur Reduzierung des Busspannungs- Telegrammverkehrs auf der Busleitung wiederkehr nach dem Einschalten der Busspannung Minuten (0...59) (Busreset), nach dem Anschluss des Geräts an die Buslinie oder nach einem ETS-Programmiervorgang ist es möglich, aktive Rückmeldungen des... - Seite 45 Software "Heizungsaktor Basic 6fach 20D11x" Parameter Polarität Objekt 0 = Pumpe ausschalten / Dieser Parameter definiert die "Pumpensteuerung" 1 = Pumpe einschalten Telegrammpolarität des Objekts "Pumpensteuerung". Er ist nur bei 0 = Pumpe einschalten/ freigeschalteter Pumpensteuerung 1 = Pumpe ausschalten sichtbar.
- Seite 46 Software "Heizungsaktor Basic 6fach 20D11x" Parameter Verhalten nach Nach Busspannungswiederkehr zeigen Busspannungs- die Ventilausgänge das an dieser Stelle wiederkehr parametrierte Verhalten. Stellgröße 0 % (Ventil Nach Busspannungswiederkehr wird schließen) das Ventil vollständig geschlossen. Stellgröße wie für Der Aktor ruft für den Ventilausgang den...
- Seite 47 Software "Heizungsaktor Basic 6fach 20D11x" Parameter Dieser Parameter ist nur im Applikationsprogramm "Heizungsaktor Basic 6fach 20D112" verfügbar! Bei Verwendung des Applikationsprogramms "Heizungsaktor Basic 6fach 20D111" ist das Datenformat fest auf "1 Bit" eingestellt. schaltend (1 Bit) Bei einer 1 Bit großen Stellgröße wird das über das Stellgrößenobjekt...
- Seite 48 Software "Heizungsaktor Basic 6fach 20D11x" Parameter benötigt). Zusätzlich zur Verstellzykluszeit ist die Totzeit (Zeit, in der die Stellantriebe beim Ein- oder. Ausschalten keine Reaktion zeigen) zu berücksichtigen. Werden verschiedene Antriebe mit unterschiedlichen Verstellzykluszeiten an einem Ausgang eingesetzt, so ist die größere der Zeiten zu berücksichtigen.
- Seite 49 Software "Heizungsaktor Basic 6fach 20D11x" Parameter vorgegeben werden kann. Überwachungszeit 0...10...59 Dieser Parameter legt die Minuten (0...59) Überwachungszeit der Stellgrößenüberwachung fest. Innerhalb des hier spezifizierten Zeitfensters muss der Aktor mindestens ein Stellgrößentelegramm empfangen. Bleibt das Stellgrößentelegramm aus, geht der Aktor von einer Störung aus und aktiviert den Notbetrieb für den...
- Seite 50 Software "Heizungsaktor Basic 6fach 20D11x" Parameter Meldung Kurzschluss / nein Der Aktor ist in der Lage, eine Überlast Überlast ? oder einen Kurzschluss an den Ventilausgängen zu erkennen und diese folglich gegen Zerstörung zu schützen. Kurzgeschlossene oder dauerhaft überlastete Ausgänge werden nach einer Identifizierungszeit deaktiviert.
- Seite 51 Software "Heizungsaktor Basic 6fach 20D11x" Parameter Zyklische Ventilspülung Der Aktor kann die Ventilspülung aktivieren ? bedarfsweise zyklisch ausführen. Bei Verwendung der zyklischen Ventilspülung kann wiederkehrend in einer parametrierbaren Zykluszeit (1...26 Wochen) automatisiert ein Spülvorgang gestartet werden. Auch hierbei definiert die in der ETS konfigurierte Dauer der Ventilspülung die Zeit für das einmalige...
- Seite 52 Software "Heizungsaktor Basic 6fach 20D11x" Parameter Stellgrößengrenzwert nicht überschritten wurde. Überschreitet die aktive Stellgröße den Grenzwert, stoppt der Aktor die Zykluszeit. Der Aktor startet die Zykluszeit nur dann neu, sofern im weiteren Verlauf der Stellgrößenänderung eine Stellgröße "0 %" oder "AUS" (vollständig geschlossen) eingestellt wird.
- Seite 53 Software "Heizungsaktor Basic 6fach 20D11x" Parameter Polarität Objekt 0 = Stoppen / 1 = Starten Dieser Parameter legt die "Ventilspülung Start / Telegrammpolarität des Objekts zur Stopp" 0 = Starten / 1 = Stoppen externen Ventilspülung fest. Der Name des Objekts richtet sich nach der 0 = --- / 1 = Starten Einstellung der zulässigen...
-
Seite 54: Anhang
Anhang 5 Anhang 5.1 Stichwortverzeichnis Auslieferungszustand......43 ETS-Suchpfade........12 Intelligente Ventilspülung......41 Kurzschluss..........33 Prüfzyklus..........33 Pumpensteuerung........19 Safe-State-Mode........14 Überlast..........33 Ventilspülung.......... 39 Ventil-Wirksinn........21 Zykluszeit..........28 Best.-Nr. 2114 00 Seite 54 von 55... - Seite 55 Anhang Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-191 www.gira.de info@gira.de Best.-Nr. 2114 00 Seite 55 von 55...
