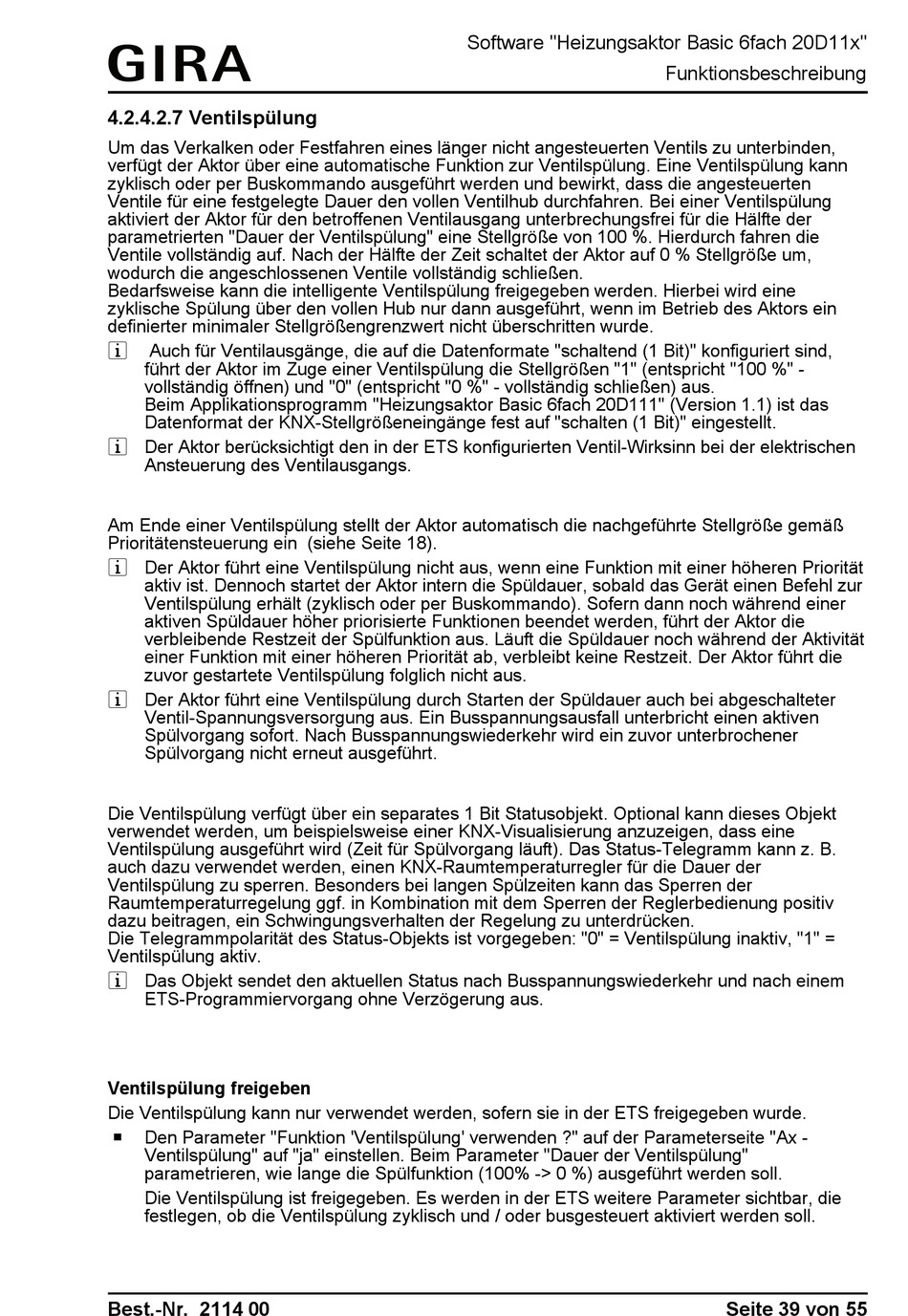

4.2.4.2.7 Ventilspülung
Um das Verkalken oder Festfahren eines länger nicht angesteuerten Ventils zu unterbinden,
verfügt der Aktor über eine automatische Funktion zur Ventilspülung. Eine Ventilspülung kann
zyklisch oder per Buskommando ausgeführt werden und bewirkt, dass die angesteuerten
Ventile für eine festgelegte Dauer den vollen Ventilhub durchfahren. Bei einer Ventilspülung
aktiviert der Aktor für den betroffenen Ventilausgang unterbrechungsfrei für die Hälfte der
parametrierten "Dauer der Ventilspülung" eine Stellgröße von 100 %. Hierdurch fahren die
Ventile vollständig auf. Nach der Hälfte der Zeit schaltet der Aktor auf 0 % Stellgröße um,
wodurch die angeschlossenen Ventile vollständig schließen.
Bedarfsweise kann die intelligente Ventilspülung freigegeben werden. Hierbei wird eine
zyklische Spülung über den vollen Hub nur dann ausgeführt, wenn im Betrieb des Aktors ein
definierter minimaler Stellgrößengrenzwert nicht überschritten wurde.
i Auch für Ventilausgänge, die auf die Datenformate "schaltend (1 Bit)" konfiguriert sind,
führt der Aktor im Zuge einer Ventilspülung die Stellgrößen "1" (entspricht "100 %" -
vollständig öffnen) und "0" (entspricht "0 %" - vollständig schließen) aus.
Beim Applikationsprogramm "Heizungsaktor Basic 6fach 20D111" (Version 1.1) ist das
Datenformat der KNX-Stellgrößeneingänge fest auf "schalten (1 Bit)" eingestellt.
i Der Aktor berücksichtigt den in der ETS konfigurierten Ventil-Wirksinn bei der elektrischen
Ansteuerung des Ventilausgangs.
Am Ende einer Ventilspülung stellt der Aktor automatisch die nachgeführte Stellgröße gemäß
Prioritätensteuerung ein (siehe Seite 18).
i Der Aktor führt eine Ventilspülung nicht aus, wenn eine Funktion mit einer höheren Priorität
aktiv ist. Dennoch startet der Aktor intern die Spüldauer, sobald das Gerät einen Befehl zur
Ventilspülung erhält (zyklisch oder per Buskommando). Sofern dann noch während einer
aktiven Spüldauer höher priorisierte Funktionen beendet werden, führt der Aktor die
verbleibende Restzeit der Spülfunktion aus. Läuft die Spüldauer noch während der Aktivität
einer Funktion mit einer höheren Priorität ab, verbleibt keine Restzeit. Der Aktor führt die
zuvor gestartete Ventilspülung folglich nicht aus.
i Der Aktor führt eine Ventilspülung durch Starten der Spüldauer auch bei abgeschalteter
Ventil-Spannungsversorgung aus. Ein Busspannungsausfall unterbricht einen aktiven
Spülvorgang sofort. Nach Busspannungswiederkehr wird ein zuvor unterbrochener
Spülvorgang nicht erneut ausgeführt.
Die Ventilspülung verfügt über ein separates 1 Bit Statusobjekt. Optional kann dieses Objekt
verwendet werden, um beispielsweise einer KNX-Visualisierung anzuzeigen, dass eine
Ventilspülung ausgeführt wird (Zeit für Spülvorgang läuft). Das Status-Telegramm kann z. B.
auch dazu verwendet werden, einen KNX-Raumtemperaturregler für die Dauer der
Ventilspülung zu sperren. Besonders bei langen Spülzeiten kann das Sperren der
Raumtemperaturregelung ggf. in Kombination mit dem Sperren der Reglerbedienung positiv
dazu beitragen, ein Schwingungsverhalten der Regelung zu unterdrücken.
Die Telegrammpolarität des Status-Objekts ist vorgegeben: "0" = Ventilspülung inaktiv, "1" =
Ventilspülung aktiv.
i Das Objekt sendet den aktuellen Status nach Busspannungswiederkehr und nach einem
ETS-Programmiervorgang ohne Verzögerung aus.
Ventilspülung freigeben
Die Ventilspülung kann nur verwendet werden, sofern sie in der ETS freigegeben wurde.
o Den Parameter "Funktion 'Ventilspülung' verwenden ?" auf der Parameterseite "Ax -
Ventilspülung" auf "ja" einstellen. Beim Parameter "Dauer der Ventilspülung"
parametrieren, wie lange die Spülfunktion (100% -> 0 %) ausgeführt werden soll.
Die Ventilspülung ist freigegeben. Es werden in der ETS weitere Parameter sichtbar, die
festlegen, ob die Ventilspülung zyklisch und / oder busgesteuert aktiviert werden soll.
