Il luogo di utilizzo del gruppo di comando può
i
avvenire in due varianti. O in direzione di salita
davanti a destra o in direzione di salita davanti
a sinistra.
• Riempire l'olio idraulico; il produttore raccoman-
da un olio idraulico pregiato con una viscosità
di 32 cst. La quantità di olio necessaria è di ca.
14 litri. Dopo il riempimento, l'olio idraulico deve
trovarsi fra la tacca superiore e inferiore dell'asta
di misurazione dell'olio oppure circa 2 cm sotto il
bocchettone di riempimento (11).

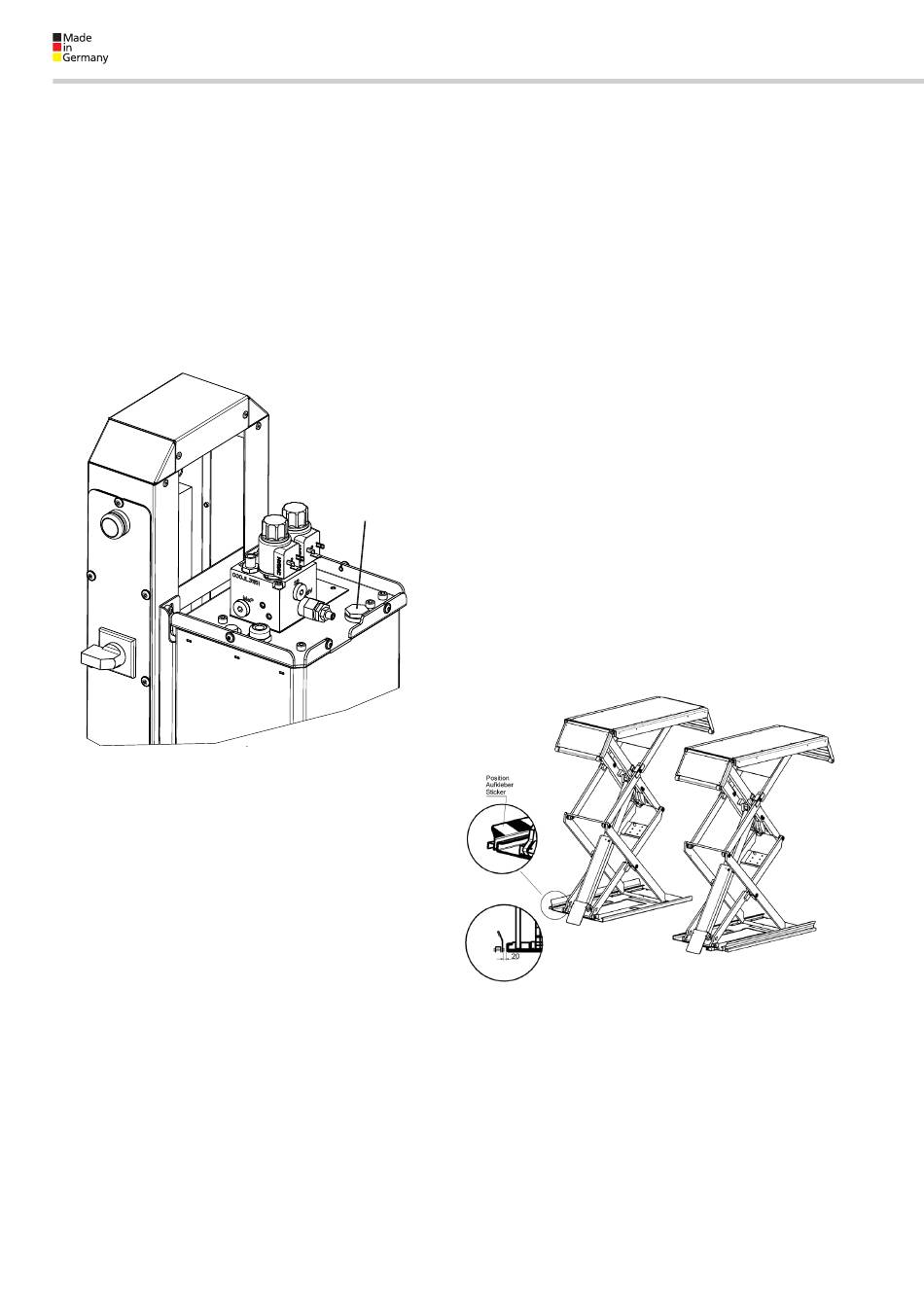

11 Bocchettone di riempimento
• Sollevare il ponte sollevatore a ca. 1.500 mm.
• Controllare nuovamente la direzione delle piastre
di base e intassellare il ponte sollevatore. Pratica-
re i fori per il fissaggio dei tasselli nella piastra di
base.
Pulire i fori soffiandoli con aria compressa. Inserire
i tasselli di sicurezza nei fori.
Il produttore raccomanda i tasselli di sicurezza
solo con omologazione, nel rispetto delle disposi-
zioni del produttore dei tasselli.
Prima di tassellare il ponte sollevatore bisogna
controllare che il calcestruzzo con una qualità
C20/25 sia sufficiente fino a quota pavimento
finito. In questo caso bisogna individuare la lun-
ghezza dei tasselli dalla scheda di sicurezza del
produttore dei tasselli. Se il pavimento ha un ri-
vestimento (piastrelle, massetto) sul calcestruzzo
di fondo, bisogna prima individuare lo spessore di
tale rivestimento.
• Intassellare il gruppo al pavimento.
• Impostazione del ponte sollevatore.
Per evitare cavità bisogna correggere le irregola-
rità del pavimento posizionando un telaio di base
(ad es. sottili strisce di lamierino). Tramite l'utilizzo di
192
un apposito supporto bisogna garantire un con-
tatto continuo fra il pavimento e il telaio di base.
• Successivamente bisogna serrare i tasselli di sicu-
rezza con la coppia di serraggio richiesta dal pro-
duttore.
Ogni tassello deve essere serrato con la coppia
!
di serraggio richiesta. Con una coppia di serrag-
gio ridotta non sarà possibile garantire il sicuro
funzionamento del ponte sollevatore. Rispettare
le disposizioni del produttore dei tasselli.
• Alzare abbassare più volte il ponte sollevatore
con il veicolo, controllare i tasselli con la chiave
dinamometrica ed eventualmente stringere nuo-
vamente. Controllare se le tubazioni idrauliche
sono a tenuta.
• Compensare eventualmente ancora una volta il
ponte sollevatore.
• Montare tutte le coperture dei flessibili.
11
• Intassellare al pavimento il dispositivo salvapiedi
(opzionale) in dotazione accanto al ponte solle-
vatore. A tale scopo, abbassare il ponte solleva-
tore nella posizione più bassa. Posizionare e fissare
il dispositivo salvapiedi. La distanza fra la guida di
salita e il dispositivo salvapiedi e di circa 20 mm (il
dispositivo salvapiedi non può strisciare sulla gui-
da di salita).
002
Posizione del dispositivo salvapiedi (opzionale)
8.3 Riempimento e sfiato del sistema idraulico
Il ponte sollevatore è preinstallato di fabbrica, ossia
i collegamenti dei flessibili e dei tubi sono assegnati
in maniera corretta.
Durante il montaggio del ponte sollevatore biso-
gna controllare solo il collegamento della corrente
elettrica, il corretto olio idraulico nella giusta quan-
tità e la tenuta dei raccordi.
Se i raccordi filettati dei flessibili sono ancora aperti,
ad esempio per prolungare i flessibili, si possono ve-
